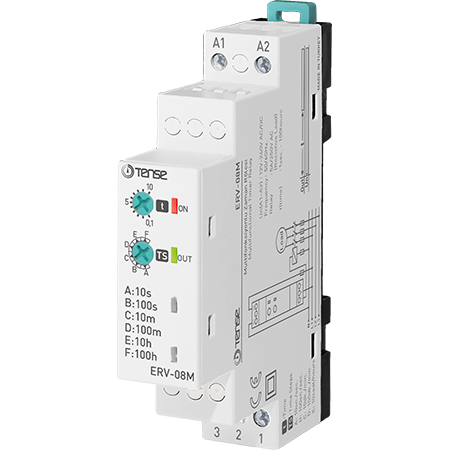

Gedetailleerde beschrijving - Tijdrelais ERV-08M (0,1 s - 100 h), Voeding: 12-230 V AC/DC

Het ERV-08M tijdrelais is een universeel vertragingsrelais ontworpen om vertraagd in te schakelen nadat de voedingsspanning is aangelegd. Het biedt een groot tijdbereik van 0,1 seconde tot 100 uur, universele 12-230 V AC/DC voeding, eenvoudige bediening en DIN rail montage.

Het relais is geschikt voor automatiseringstoepassingen, het regelen van ventilatoren, motoren, verlichting, schakelaars en andere apparaten die vertraagd moeten opstarten.

Belangrijkste kenmerken

• Vertraagde NO-contact opstartfunctie wanneer spanning wordt toegepast

• Breed tijdbereik: 0,1 s - 100 h

• Universele voeding: 12-230 V AC/DC (4 VA)

• 1× SPDT-schakelcontact ( NO/NC), 5A/250VAC

• Twee LED-indicatoren:

  • ON (rood) - voeding aanwezig

  • OUT (groen) - status uitgangsrelais

• Tijdinstelling door twee draaipotentiometers

• Montage op DIN-rail 35 mm

• IP20-bescherming

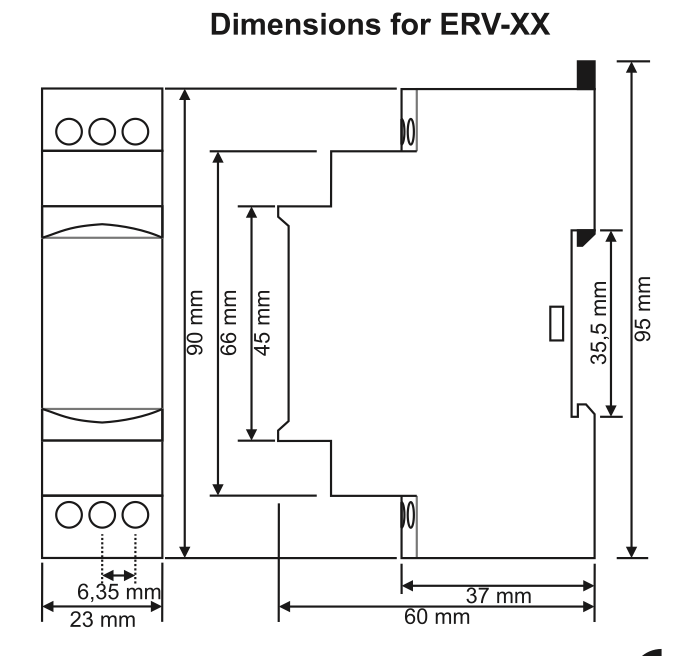

• Compacte afmetingen: 91 × 18 × 65 mm

Bedieningselementen en functies

LED-indicatie

• ON (rood) - relais wordt gevoed

• OUT (groen, brandt constant) - uitgangsrelais is bekrachtigd (contact 2-3 aangesloten)

• OUT (groen, knippert) - aftellen tot schakelen is bezig

Tijdinstelling

Met het tijdrelais kun je een precieze vertraging instellen met behulp van twee potentiometers:

1. Potentiometer "t" (0,1 tot 10)
   - fijnafstelling in % van het totale bereik
   - 0,1 = 1%, 10 = 100%

2. Potentiometer "TS" - bereik selectie:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 u

   • F = 100 u

De tijdsverandering wordt geactiveerd wanneer de stroom de volgende keer wordt aangesloten.

Schakelfunctie

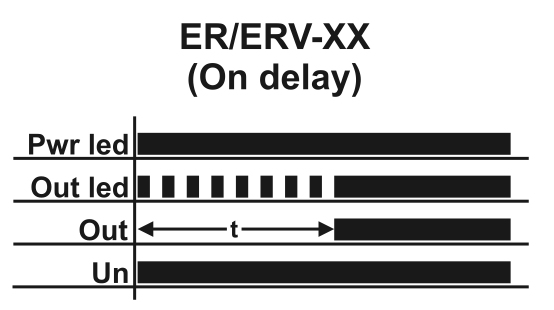

1) ON Delay - vertraagde inschakeling (klemmen 2-3, NO)

• Wanneer de stroom wordt aangesloten , begint het aftellen van de ingestelde tijd.

• Nadat de tijd is verstreken, wordt het Uit-relais (RLY) geactiveerd - contact 2-3 (NO → COM) wordt ingeschakeld.

2) UIT-vertraging via NC-contact (klemmen 2-1)

• Contact 2-1 (NC) wordt geschakeld , zelfs zonder voeding

• Wanneer de stroom wordt aangesloten, begint het aftellen

• Na afloop van de tijd gaan de contacten 1-2 open

Gebruik

Het ERV-08M timerrelais wordt gebruikt voor toepassingen waar een vertraagde inschakeling na een gebeurtenis gewenst is:

• De ventilator gaat pas aan nadat het licht is ingeschakeld (toilet, badkamer)

• Verlichting in garage of gang na openen deur

• Geleidelijk opstarten van motoren

• Vertraagd schakelen van magneetschakelaars

• Sequentieel schakelen van meerdere circuits

• Vertraagde start van apparaten

Het tellen van de tijd begint zodra er stroom op het relais wordt gezet.
