Meetvenster van stroomtransformator TK60 - TENSE

Omschrijving:

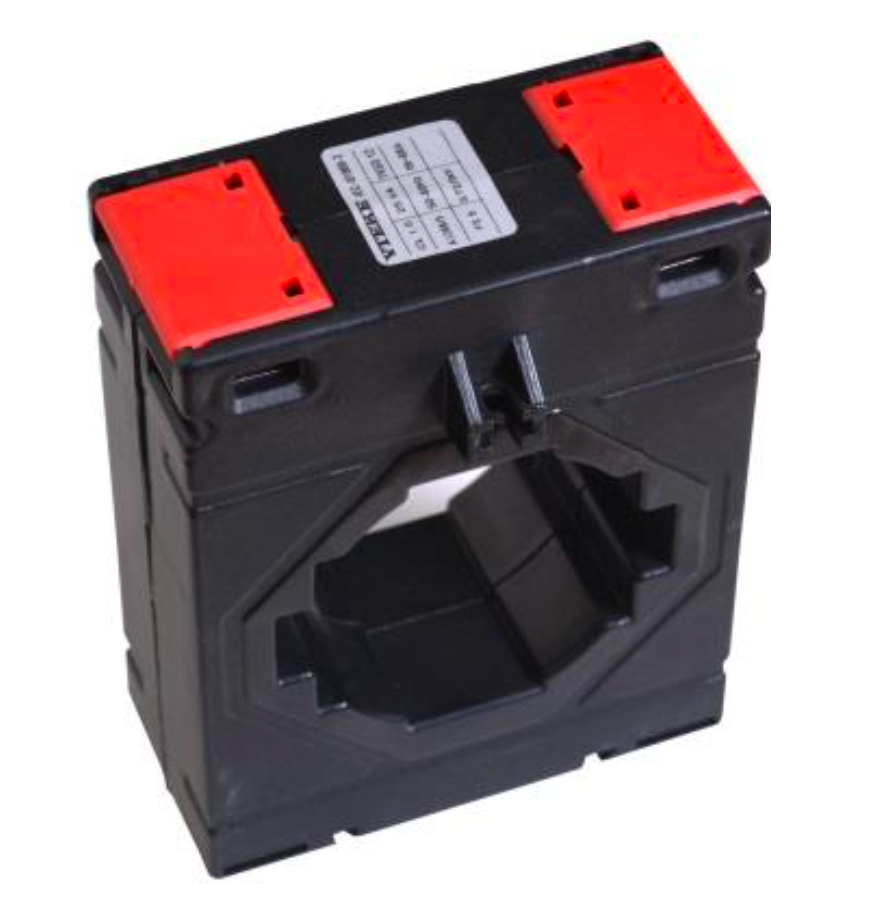

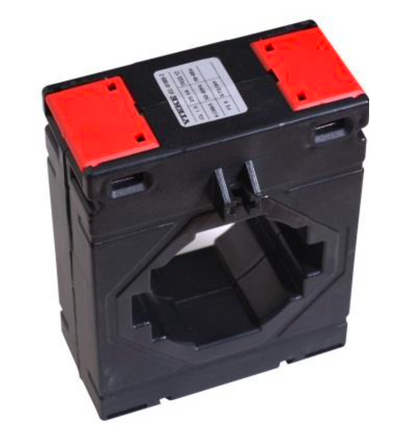

Het TK60 stroomtransformator meetvenster is ontworpen voor nauwkeurige meting van stroom in elektrische circuits.

Voor primaire nominale stromen van 600 tot 1200 A, secundaire stroom 5 A, nominale vermogens 3,75 tot 20 VA, verkrijgbaar in 0,5S nauwkeurigheidsklasse. Geschikt voor aansluiting van ampèremeters, wattmeters en andere meetinstrumenten. Elke transformator wordt in de fabriek getest met een bijbehorend testrapport.

Technische kenmerken

• Belastbaarheid: 3,75 tot 20 VA

• Nauwkeurigheidsklasse: 0,5S

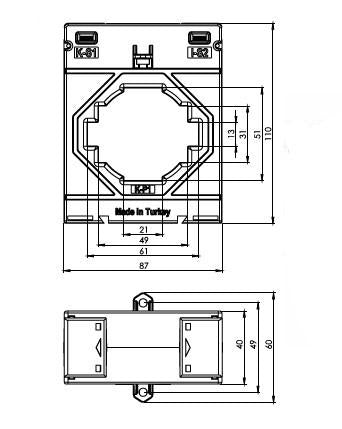

• Primaire wikkeling: 60 × 10 mm

• Geleiderdiameter: Ø 51 mm

• Behuizing: Onbrandbaar, vlamvertragend ABS

• Aansluitblok: Niet-afneembaar deksel voor hoogspanningsgeleiders, messing afwerking voor veiligheid

• Weerstand tegen kortsluitstroom (Ith): 60 × In

• Weerstand tegen continue stroom (Id): 1 × In

• Bedrijfstemperatuur: -25 °C ... +85 °C

• Nominale frequentie: 50-60 Hz

• Grenswaarde botsstroom: FS 5

• Testspanning: 3 kV / 1 min

• Max. systeemspanning: 0,72 kV

Normen: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN57414, BS3938, BS7626, EN 61869-2

Toepassing

• Nauwkeurige stroommeting in elektrische circuits

• Belastingbewaking in industriële en commerciële toepassingen

• Aansluiting op ampèremeters en meetinstrumenten
