Temperatuur- en vochtigheidsregelaar HT-310 TENSE

Productbeschrijving

Relais voor temperatuur- en vochtigheidsregeling. De vochtigheids- en temperatuurregelaar heeft afzonderlijke uitgangen, hysteresisinstelling en is ontworpen voor verzonken montage. Afmetingen van het apparaat: 72 × 36 × 100 mm.

Deze regelaar is geschikt voor het regelen van airconditioning, verwarmingssystemen, ontvochtiging, verwarming en andere processen waarbij temperatuur en vochtigheid moeten worden gemeten en geregeld.

Belangrijkste kenmerken

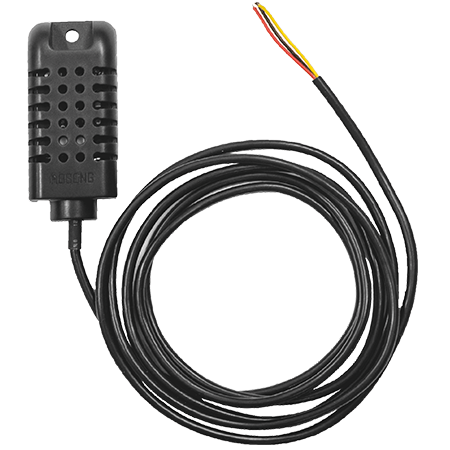

• Sensortype: NT-310 (gemeenschappelijk voor temperatuur en vochtigheid)

• Temperatuurmeetbereik: -19,9 °C ... +80,0 °C; stap van 1 °C

• Meetbereik vochtigheid: 5% ... 95%; stap 1

• Regelprincipe: AAN-UIT

• Uitgangen:

  • °C UIT: schakelend stuurcontact, 2A weerstandsbelasting voor temperatuur

  • %RH OUT: verbreekcontact, 2A weerstandsbelasting voor vochtigheid

• Bedrijfsmodi:

  • Temperatuur: Koelen/Verwarmen

  • Vochtigheid: Ontvochtiging / Bevochtiging

• Hysterese: Afzonderlijk instelbaar voor temperatuur en vochtigheid

• ALARM: Keuze tussen absolute, relatieve temperatuur of sensorfout

• ON/OFF vertraging: voor koelmodus (bijv. compressoren)

• Vaste offset: instelbaar voor temperatuur of vochtigheid bij verandering van de sensordraadlengte

• Wachtwoordbeveiliging: beveiliging van ingestelde parameters

• Geheugen: niet-vluchtig EEPROM-geheugen voor het opslaan van instellingen

• Aansluiting: eenvoudig loskoppelen/aansluiten op het gestuurde apparaat met behulp van snelconnectoren

• Voeding: 100-240 V, 50-60 Hz

Gebruik

De regelaar kan worden gebruikt als:

• Hygrostaat / hygrometer / vochtigheidsmeter / dichtheidsmeter (hygrometer)

• Thermostaat / thermisch relais

• Relais voor het meten van het vochtigheidsniveau en de luchttemperatuur

Veiligheidswaarschuwing

• Let op de polariteit bij het aansluiten van de temperatuursensor, verkeerde aansluitingen kunnen leiden tot beschadiging van de sensor of een onjuiste werking van de regelaar.

• Gebruik bij het aansluiten van de regelaar op de voeding een zekering van 250 mA / 250 V en kabels met de juiste doorsnede.

• Neem de elektrische veiligheidsregels in acht.

• Gebruik afgeschermd getwist aardsnoer voor signaalcontacten. Houd de kabels uit de buurt van elektriciteitskabels, schakelaars en elektromagnetische velden.

• Belangrijk: Het apparaat moet worden geïnstalleerd in een omgeving met een temperatuur van -20...+55 °C, anders kan de kunststof behuizing vervormen en kan de regelaar defect raken.
