Netwerkanalysator paneel stroom, spanning, frequentie, vermogen, energie, RS485

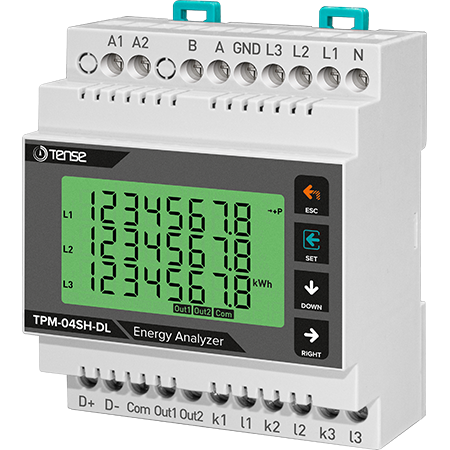

3-fasige netwerkanalysator / Network analyzer / Netwerkanalysator - multifunctionele digitale paneelmeter, stroom-, spannings-, frequentie- en totaalvermogenindicator, met relaisuitgang, RS485 ModBus RTU - TPM-04SHDL fabrikant TENSE (Turkije) paneelmeters.

Power analyzers zijn ontworpen om elektrische waarden te meten en te bewaken. Dankzij de communicatiefunctie kunnen de gemeten energiewaarden onafhankelijk worden bewaakt en gerapporteerd. Analyses zoals stroomkwaliteit, efficiëntie en berekening van eenheidskosten kunnen worden uitgevoerd met de power analyzers.

Belangrijkste voordelen:

• RS485 Modbus RTU (1200-19200b/s)
• Driefasige spanningstransformator en driefasige stroomtransformator.

• Toont de harmonische componenten van spanning en stroom tot en met de 31e harmonische.

• Weergave actief vermogen per fase (P)

• Weergave reactief vermogen per fase (Q, inductief en capacitief)

• Weergave van het schijnbaar vermogen in fase (S)

• Weergave van de Cosφ- en vermogensfactorwaarden van elke fase.

• Toont de spannings- (V) en stroomwaarden (I) tussen fasen en neutrale fasen en meet de frequentie.

• Geeft de totale waarden voor actieve in- en uitvoer van energie weer (ΣkWh).

• Geeft de totale waarden van inductieve en capacitieve reactieve energie weer (ΣkVArh).

• Weergave van minimum- en maximumwaarden, max. vraag

• 2 relaisuitgangen, 1 digitale ingang

• Gebeurtenislogboeken (hoge/lage spanning/stroom, spanning/stroom-asymmetrie, THD-I)

• Menu is beveiligd met wachtwoord.

Gewoonlijk wordt deze netwerkanalyzer gebruikt met stroommeettransformatoren - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 of vergelijkbaar. Als u de analyzer op ModBus gaat aansluiten, sturen we u op verzoek een "Registratietabel" met ModBus-adressen.
