Driefasig bewakingsrelais met PTC-regeling Fase-uitschakeling/asymmetrie/volgorde

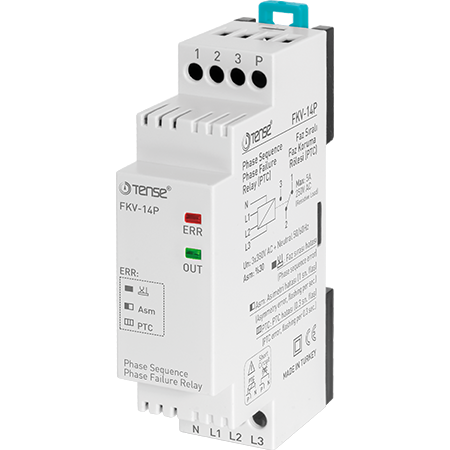

Driefasige relais voor faseregeling met uitschakelbeveiliging en wikkelingstemperatuurregeling, TENSE - FKV-14P

Beschrijving van het product

Het FKV-14P driefasige faseregelrelais is ontworpen om driefasige elektromotoren en apparatuur te beschermen tegen kritieke fouten in het voedingsnetwerk. Het biedt uitgebreide controle over faseaanwezigheid, fase-uitval, faseverstoring, asymmetrie (vast 40%), fasemisverloop en te hoge temperatuur van de motorwikkeling. Uitgerust met een nulgeleider en ontworpen voor DIN-railmontage.

Belangrijkste functies

• Controleert de aanwezigheid van alle drie fasen

• Fase-uitvalbeveiliging

• Detectie van faseverstoring (knikken)

• Vaste spanningsasymmetriecontrole 40%

• Bescherming tegen onjuiste fasevolgorde

• Temperatuurregeling motorwikkeling

• Optische statusindicatie (LED OUT)

• Automatisch herstel van de werking wanneer de parameters terugkeren naar het toegestane bereik

Werkingsprincipe

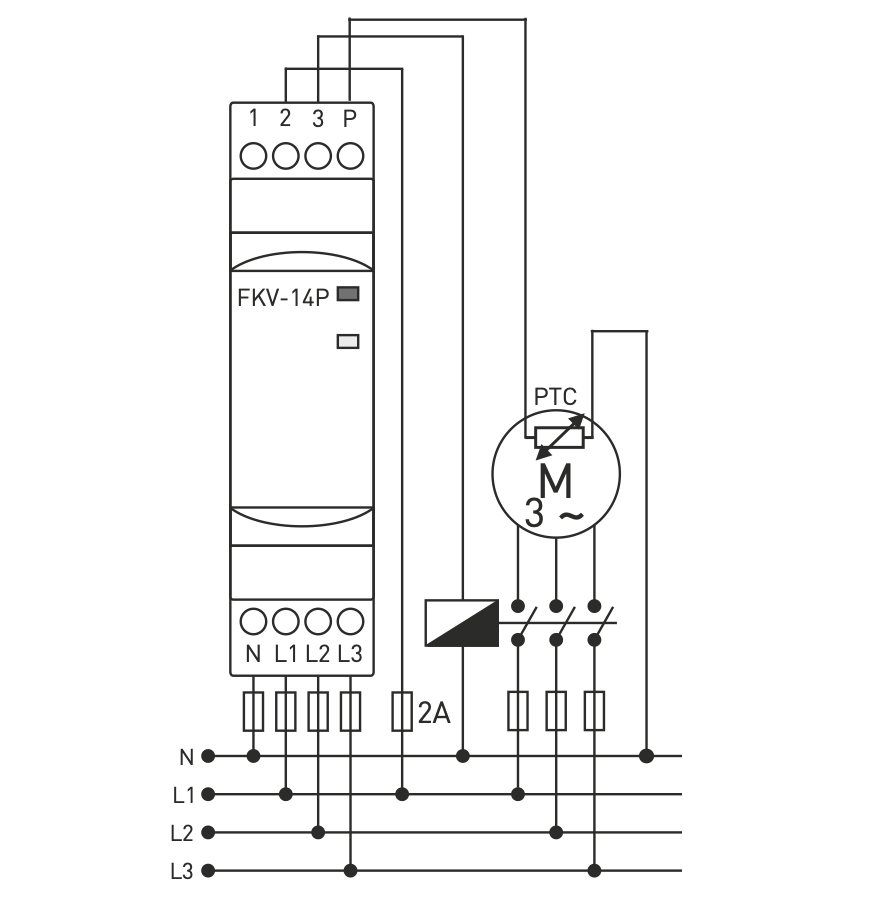

• Normale werking: als alle drie de netspanningen aanwezig zijn, de fasevolgorde correct is en de wikkelingstemperatuur de limieten niet overschrijdt, wordt het relais ingeschakeld (contacten 15-18 zijn gesloten) en gaat de LED OUT branden.

• Spanningsfout of asymmetrie: als de spanning van een fase meer dan 40% afwijkt, gaan de contacten 15-18 open en de contacten 15-16 onder spanning; de OUT LED gaat uit.

• Fasevolgorderisico: het relais reageert door de contacten te openen en de OUT-LED uit te schakelen.

• Wikkelingstemperatuur overschreden: relais schakelt uitgang uit tot temperatuur terugkeert naar toegestane limieten.

• Werking herstellen: Het relais keert automatisch terug naar de bedrijfstoestand nadat de parameters genormaliseerd zijn.

Technische specificaties

• Type apparaat: Fasebewakingsrelais

• Aantal fasen: 3 + N

• Asymmetrie: 40% (vast)

• Temperatuurbeveiliging van wikkeling: Ja

• Uitgangscontacten: 15-18 (gesloten in bedrijf), 15-16 (gesloten in storing)

• Indicatie: LED UIT

• Montage: DIN rail

• Fabrikant: TENSE (Turkije)

Voordelen

• Uitgebreide motor- en bedradingsbeveiliging

• Stabiele werking dankzij vaste asymmetrie van 40%

• Eenvoudige installatie op DIN-rail

• Automatisch functieherstel zonder tussenkomst van operator

• Betrouwbare bescherming onder zware industriële omstandigheden

Typische toepassingen

• Driefasige elektromotoren

• Industriële pompsystemen

• Compressoren

• Ventilatoren

• Machines met gevoeligheid voor spanningsvolgorde en -kwaliteit
