Direct digitaal overstroomrelais met 3×3-cijferig LED-display TRM-25

Direct digitaal lastrelais met 3×3-cijferig LED-display, 3-fasig met timer, bereik 0,1-25 A, fabrikant TENSE (Turkije)

Digitale thermische relais zijn ontworpen om schade aan belastingen door hoge stroom te voorkomen en te beheersen.

- 0,1-25 A (instelbare overstroomwaarde)
- 50% vaste stroomasymmetrie
- Instelbare foutvertragingstijd
- Bedrijfsmodus: instelbaar (automatisch, halfautomatisch, handmatig)
- Interne stroomtransformatoren

Toepassing en werkingsprincipe van het apparaat

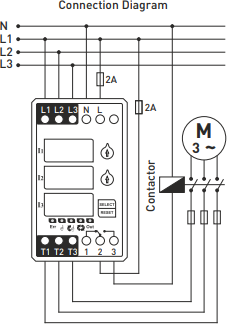

Sluit het apparaat aan volgens het aansluitschema. Sluit het apparaat aan volgens het aansluitschema. Na het inschakelen toont het display gedurende 5 seconden de ingestelde waarden.

- Gebruik de regelaar "A>" om de overstroomwaarde in te stellen . De ingestelde waarde wordt weergegeven op het linker display.
- Gebruik de regelaar "t" om de vertragingstijd in te stellen . De ingestelde waarde wordt ook op het linkerdisplay weergegeven.

Als het apparaat bekrachtigd is, wordt het relais bekrachtigd, schakelt het uitgangscontact naar klem 3 en gaat de OUT-indicator branden. Als de stroom de ingestelde overstroomwaarde (A>) overschrijdt, begint het apparaat de vertragingstijd af te tellen en gaat de ERR-indicator branden. Nadat de tijd verstreken is, wordt het relais uitgeschakeld, schakelt het contact over naar klem 1 en gaat de OUT-indicator uit.

Het TRM-12serie elektronische stroomrelais is ontworpen om apparaten automatisch uit te schakelen wanneer de maximaal toegestane stroom wordt overschreden, met een programmeerbaar uitschakelbereik, uitschakeltijd en terugkeertijdinstellingen.
Er zijn ook 3 modi voor het terugkeren naar de "bedrijfs"-status - HANDMATIG, SEMI-AUTOMATISCH, AUTOMATISCH.

Terugstelmodi:

- Handmatige modus: Na een overstroomfout moet het apparaat worden gereset door op de resetknop te drukken. In deze modus brandt de bijbehorende led.
- Halfautomatische modus: Het apparaat reset het systeem automatisch drie keer wanneer er een overstroomfout optreedt en wacht vervolgens op een handmatige reset wanneer er een andere fout optreedt. In deze modus knippert de bijbehorende led.
- Automatische modus: Het apparaat reset het systeem automatisch elke keer dat er een overstroomfout optreedt. In deze modus knippert de bijbehorende LED.

Opmerking: Houd de selectieknop gedurende 10 seconden ingedrukt om de modus te wijzigen. Wanneer de modus wordt gewijzigd, gaat het bijbehorende LED-lampje branden.

Asymmetrie 50% (vast)

Als het verschil tussen de grootste en kleinste fasestroom groter is dan 50%, schakelt het apparaat binnen 2 seconden over naar de asymmetriefoutmodus.
(Tijdens de werking van de motor voorkomt dit schade aan het systeem in het geval van een enkele fase-uitval).

Tijdens een asymmetriefout:
- De displaygroep van de twee fasen die de fout veroorzaakten knippert en de ERR-indicator licht op.
- Als de stroom minder dan 2 A is, controleert het apparaat niet op asymmetrie.
- Om terug te keren uit de asymmetriefoutmodus moet het apparaat handmatig worden gereset.

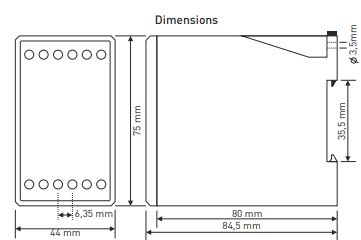

Technische parameters

- Bedrijfsspanning: 150-260 VAC
- Bedrijfsfrequentie: 50/60 Hz
- Stroomverbruik: < 6 VA
- Bedrijfstemperatuur: -20 °C tot +55 °C
- Display: 3×3 cijfers, 5 LED's
- Instelling overstroom (A>): 0,1-25 A
- Vertragingstijd: 0,1-20 s
- Type aansluiting: klemaansluiting
- Contacten: 5 A / 250 V AC (actieve belasting)
- Draaddiameter: 2,5 mm²
- Gewicht: max. 250 g
- Montage: op DIN-rail
- Hoogte bij gebruik: < 2000 m

Opmerking: De TRM-50, TRM-100, TRM-200 en TRM-300 kunnen alleen worden gebruikt met de meegeleverde stroomtransformatoren.

De TRM-400 kan worden gebruikt met de 400/5 stroomtransformator die bij de TRM-400 wordt geleverd.
