Digitaal overstroomrelais met overspanningsbeveiliging TRM-30M

Stroom- en spanningsbewakingsrelais TRM-30M met display, 1-fase tot 30 A

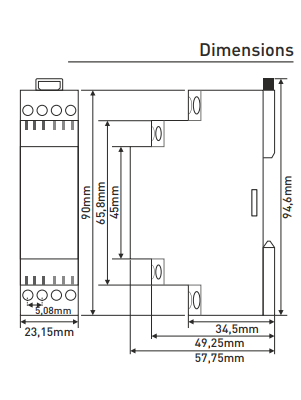

Eenfasig digitaal relais ontworpen om gevoelige apparatuur te beschermen tegen overstroom, overspanning en onderspanning. De stroomlimiet en tijdvertraging kunnen nauwkeurig worden ingesteld en de gemeten spannings- en stroomwaarden worden weergegeven op een tweeregelig display.

De TRM-30M is ontworpen om 1-fase apparatuur te beschermen die gevoelig is voor bedrijfsstroom- en spanningswaarden. Het relais bevat een stroomtransformator in het pakket en heeft de volgende functies:

• Overstroombeveiliging (instelbare stroomwaarde 0,5 ... 30 A)
• Overspanningsbeveiliging, spanning hoger dan 250 VAC (vaste waarde)
• Onderspanningsbeveiliging, spanning lager dan 150 VAC (vaste waarde)
• Spanningshysterese: 5 V (vaste waarde)
• Spanningsfoutvertraging: 2 s (vaste waarde)
• Spanningsfoutreset: 2 s (vaste waarde)

Toepassing en werkingsprincipe

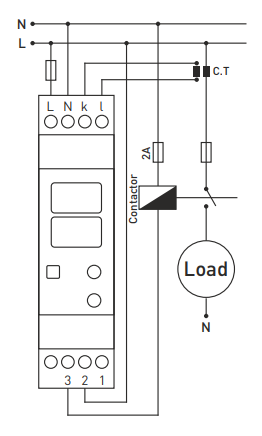

Sluit het apparaat aan volgens het bijgevoegde aansluitschema. Een onjuiste aansluiting kan schade aan het apparaat veroorzaken. Stel de overstroomwaarde in volgens de bedrijfsstroomwaarden van de apparatuur die u gaat gebruiken.

Nadat u de voeding hebt aangesloten:

• De ingestelde overstroomwaarde verschijnt binnen de eerste seconde op het bovenste display.
• Op het onderste display verschijnt de foutvertragingstijd.
• De spanning tussen fase L en nulleider N wordt weergegeven op het bovenste display.
• De stroom die van het lichtnet wordt afgenomen, wordt na één seconde weergegeven op het onderste display.

Instellingen

• A> - instellen van de overstroomwaarde; de waarde wordt weergegeven op het bovenste display.
• sec. - Instellen van de wachttijd voordat de overstroomfouttoestand wordt geactiveerd; de waarde wordt weergegeven op het onderste display.

Wanneer de stroom is aangesloten, is het NO-contact gesloten en brandt de indicator "OUT".

Wanneer het apparaat in een fouttoestand komt:

• Het bijbehorende display knippert
• De led "OUT" gaat uit.
• NO-contact gaat open
• NC-contact schakelt in

Beveiligingsfuncties

1. Beveiliging tegen hoge stroom - overgang naar foutstatus:

• Als de opgenomen stroom van het lichtnet de ingestelde overstroomwaarde overschrijdt, wacht het apparaat gedurende de ingestelde vertragingstijd en gaat dan over in de foutstatus.
• Foutstatus: NO-contact open, onderste display knippert, led "OUT" uit, NC-contact gesloten.

Foutstatus verlaten:

• Als de stroom onder de ingestelde waarde zakt, verlaat het apparaat de foutstatus nadat de resetknop 3 seconden is ingedrukt.
• In normale werking: NO-contact gesloten, onderste display constant, LED "OUT" aan, NC-contact open.

2. Overspanningsbeveiliging (U > 250 V) - ingang:

• Wanneer de spanning hoger is dan 250 V, wacht het apparaat 2 seconden en gaat het over in een foutstatus.
• Foutstatus: NO-contact open, bovenste display knippert, LED "OUT" uit, NC-contact gesloten.

Uitgang:

• Apparaat verlaat automatisch de foutstatus 2 seconden nadat de spanning onder 245 V is gedaald.
• Normale werking: NO gesloten, bovenste display blijft branden, LED "OUT" brandt, NC-contact open.

3. Onderspanningsbeveiliging (U < 150 V) - ingang:

• Wanneer de spanning lager is dan 150 V, wacht het apparaat 2 seconden en gaat het over in een foutstatus.
• Foutstatus: NO open, bovenste display knippert, led "OUT" uit, NC gesloten.

Uitgang:

• Automatische beëindiging van de fouttoestand 2 seconden nadat de spanning stijgt tot boven 155 V.
• Normale werking: NO gesloten, bovenste display constant, LED "OUT" aan, NC open.

Foutindicatie

• Bovenste display knippert: bij hoge of lage spanningsfout.
• Onderste display knippert: bij hoge stroomfout.
• LED "OUT": brandt wanneer het apparaat in normale toestand is. NO-contact gesloten.

Apparaatstatus
