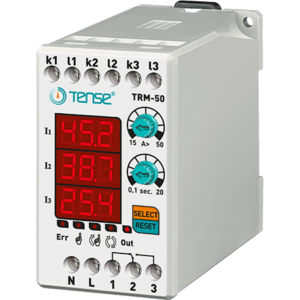

Digitaal overstroomrelais met LED-display 3×3 cijfers TRM-50

Belastingbewakings-/begrenzingsrelais, 3-fasig, bereik 15-50 A, fabrikant TENSE (Turkije)

Het TRM-50 digitale overbelastingsrelais is ontworpen om belastingen te beschermen tegen schade veroorzaakt door hoge stromen en tegelijkertijd de werking te regelen.

• 15-50 A (instelbare overbelastingswaarde)
• 50% vaste stroomasymmetrie
• Instelbare foutvertragingstijd
• Instelbare bedrijfsmodus (automatisch, halfautomatisch, handmatig)
• Als je een TENSE-stroomrelais koopt, krijg je een bedrijfsklaar apparaat - stroomtransformatoren zijn inbegrepen.

Gebruik van het apparaat en werkingsprincipe

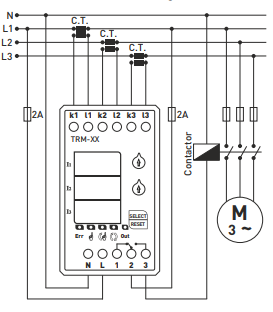

1. Sluit het apparaat aan volgens het bijgevoegde aansluitschema.
2. Zodra de bedrading klaar is, sluit je de voeding aan. Na het inschakelen toont het display gedurende 5 seconden de ingestelde waarden.
3. Gebruik de regelaar "A>" om de overbelastingswaarde in te stellen. De ingestelde waarde wordt op het linker display weergegeven.
4. Gebruik de regelaar "t" om de vertragingstijd in te stellen. De ingestelde waarde wordt ook op het linker display weergegeven.

Wanneer het apparaat wordt ingeschakeld:

• Het relais schakelt in, het uitgangscontact schakelt naar klem 3 en de OUT-indicator licht op.
• Als de stroom de ingestelde overbelastingswaarde (A>) overschrijdt, telt het apparaat de vertragingstijd af en gaat de ERR-indicator branden.
• Wanneer de tijd verstreken is, schakelt het relais uit, schakelt het contact naar klem 1 en gaat de OUT-indicator uit.

Het elektronische stroomrelais van de TRM-50 serie is ontworpen om consumenten automatisch af te sluiten wanneer de maximaal toegestane stroom wordt overschreden. Het heeft een programmeerbaar uitschakelbereik, uitschakeltijd en instellingen voor omgekeerde uitschakeling. Er zijn 3 modi om terug te keren naar de "bedrijfs"-status - HANDMATIG, SEMI-AUTO, AUTO.

Terugstelmodi

• Handmatige modus: Druk op de resetknop om het apparaat te resetten na overbelasting. De bijbehorende LED gaat branden.
• Halfautomatische modus: Hiermee kan het apparaat het systeem drie keer automatisch resetten bij overbelasting en vervolgens wachten op een handmatige reset bij de volgende fout. De bijbehorende LED gaat branden.
• Automatische modus: Het apparaat laat het systeem automatisch resetten telkens als er een overbelastingsfout optreedt. De bijbehorende led gaat branden.

Opmerking: Houd de selectieknop 10 seconden ingedrukt om de modus te wijzigen. Als de modus wordt gewijzigd, gaat de bijbehorende led branden.

Stroomasymmetrie 50% (vast)

Als het verschil tussen de hoogste en laagste stroom in de fasen groter is dan 50%, schakelt het apparaat binnen 2 seconden over naar de asymmetriefoutmodus (voorkomt schade aan het systeem wanneer één fase uitvalt).

Wanneer een asymmetriefout optreedt:

• De groep displays van de twee fasen die de fout veroorzaakten knippert en de ERR-indicator licht op.
• Er is een handmatige reset nodig om de asymmetriefoutmodus te verlaten.

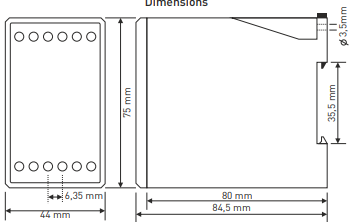

Technische parameters

• Bedrijfsspanning: 150-260 VAC
• Werkfrequentie: 50/60 Hz
• Stroomverbruik: <6 VA
• Bedrijfstemperatuur: -20 °C ... +55 °C
• Display: 3 × 3 cijfers, 5 LED's
• Overbelastingswaarde (A>): 15-50 A
• Vertragingstijd: 0,1-20 s
• Type aansluiting: klemaansluiting
• Contacten: 5 A / 250 V AC (actieve belasting)
• Kabeldoorsnede: 2,5 mm²
• Gewicht: max. 250 g
• Montage: op DIN-rail
• Maximale hoogte: <2000 m

Opmerking: De TRM-50, TRM-100, TRM-200 en TRM-300 kunnen alleen worden gebruikt met de meegeleverde stroomtransformatoren.
De TRM-400 kan worden gebruikt met een 400/5 stroomtransformator.
