Leverancier: TENSE

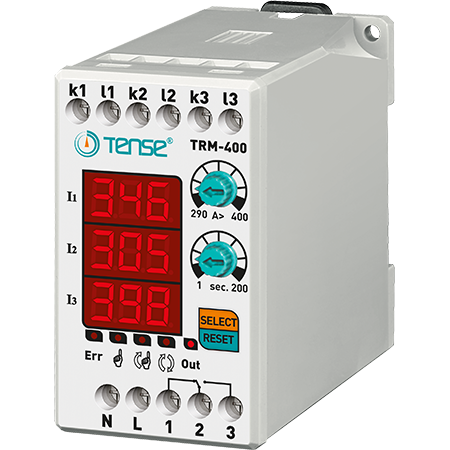

Digitaal overstroomrelais met LED-display 3×3 cijfers TRM-400

Artikelnummer: TRM-400
Normale prijs
€213,80
Normale prijs
Aanbiedingsprijs
€213,80
Lage voorraad: 5 over
  • Beschrijving
  • Betaalmethoden
  • Garantie

Belastingbewakings-/begrenzingsrelais, 3-fasig, bereik 290-400 A, fabrikant TENSE (Turkije)

Het TRM-400 digitale overbelastingsrelais is ontworpen om belastingen te beschermen tegen schade veroorzaakt door hoge stromen en tegelijkertijd de werking te regelen.

  • 290-400 A (instelbare overbelastingswaarde)
  • Instelbare foutvertragingstijd
  • Instelbare bedrijfsmodus (automatisch, halfautomatisch, handmatig)

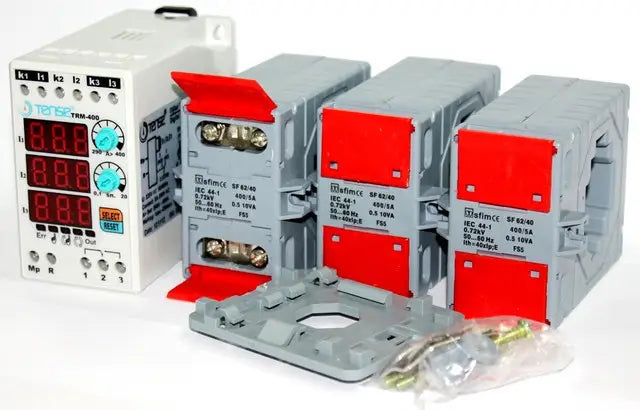

  • Als je een TENSE-stroomrelais koopt, krijg je een gebruiksklaar apparaat - stroomtransformatoren zijn inbegrepen.

Gebruik van het apparaat en werkingsprincipe

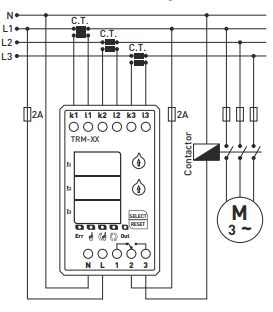

  1. Sluit het apparaat aan volgens het bijgevoegde aansluitschema.
  2. Zodra de bedrading klaar is, sluit je de voeding aan. Na het inschakelen toont het display gedurende 5 seconden de ingestelde waarden.
  3. Gebruik de regelaar "A>" om de overbelastingswaarde in te stellen. De ingestelde waarde wordt op het linker display weergegeven.
  4. Gebruik de regelaar "t" om de vertragingstijd in te stellen. De ingestelde waarde wordt ook op het linker display weergegeven.

Wanneer het apparaat wordt ingeschakeld:

  • Het relais schakelt in, het uitgangscontact schakelt naar klem 3 en de OUT-indicator licht op.
  • Als de stroom de ingestelde overbelastingswaarde (A>) overschrijdt, telt het apparaat de vertragingstijd af en gaat de ERR-indicator branden.
  • Nadat de ingestelde tijd is verstreken, schakelt het relais het contact uit, schakelt het over naar klem 1 en gaat de OUT-indicator uit.

Het TRM-400 serie elektronische stroomrelais is ontworpen om consumenten automatisch af te sluiten wanneer de maximaal toegestane stroom wordt overschreden. Het heeft een programmeerbaar uitschakelbereik en de mogelijkheid om de uitschakeltijd en omgekeerde uitschakeltijd in te stellen. Er zijn 3 modi om terug te keren naar de "werkende" toestand - HANDMATIG, SEMI-AUTO, AUTO.


Terugstelmodi

  • Handmatige modus: Om het apparaat te resetten na een overbelasting, moet de resetknop worden ingedrukt. In deze modus gaat de bijbehorende LED branden.
  • Halfautomatische modus: Hiermee kan het apparaat het systeem drie keer automatisch resetten bij overbelasting en vervolgens wachten op een handmatige reset bij de volgende fout. De bijbehorende LED gaat branden.
  • Automatische modus: Het apparaat laat het systeem automatisch resetten telkens als er een overbelastingsfout optreedt. De bijbehorende LED gaat branden.

Opmerking: Houd de selectieknop 10 seconden ingedrukt om de modus te wijzigen. Wanneer de modus wordt gewijzigd, gaat het bijbehorende lampje branden.


Technische parameters

  • Bedrijfsspanning: 150-260 VAC
  • Werkfrequentie: 50/60 Hz
  • Stroomverbruik: <6 VA
  • Bedrijfstemperatuur: -20 °C ... +55 °C
  • Display: 3 × 3 cijfers, 5 LED's
  • Overbelastingswaarde (A>): 290-400 A
  • Vertragingstijd: 1-200 s
  • Type aansluiting: klemaansluiting
  • Contacten: 5 A / 250 V AC (actieve belasting)
  • Kabeldoorsnede: 2,5 mm²
  • Gewicht: max. 250 g
  • Montage: op DIN-rail
  • Maximale hoogte: <2000 m

Opmerking: De TRM-50, TRM-100, TRM-200 en TRM-300 kunnen alleen worden gebruikt met de meegeleverde stroomtransformatoren.

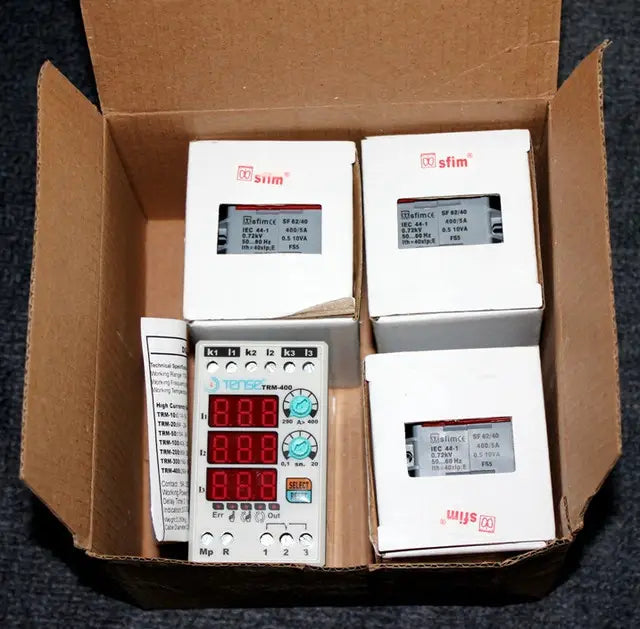

De TRM-400 kan worden gebruikt met de 400/5 stroomtransformator die bij de TRM-400 wordt geleverd.


Basis

Fabrikant

Tense

Land van fabricage

Turkije

Type installatie

DIN rail montage

Aantal uitbreidingscontacten

1 stuks

Aantal schakelcontacten

1 stuks

Doorsnede van aangesloten draden

2,5 mm²

Materiaal behuizing

Kunststof

Aanzicht

Ja

Massa

250 g

Aan/Uit LED

Ja

"LED "Overbelasting

Ja

Minimale opslagtemperatuur

-5 graden

Maximale opslagtemperatuur

55 graden.

Beschermingsniveau IP

30

Levensduur

10 jaar

Technische specificaties

Aantal fasen

3

Nominale AC bedrijfsspanning

220V

Nominale stroom

5A

Huidige frequentie

50 Hz

Nominale stroom

3W

Minimale bedrijfstemperatuur

-5 graden

Maximale bedrijfstemperatuur

55 graden.

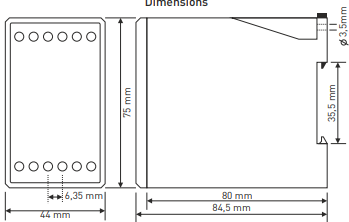

Totale afmetingen

Lengte

85 mm

Hoogte

75 mm

Breedte

44 mm

Kenmerken gebruiker

Vertragingstijd

1 s -200 (s)

Installatie

DIN+schroeven

Bereik

290-400A
