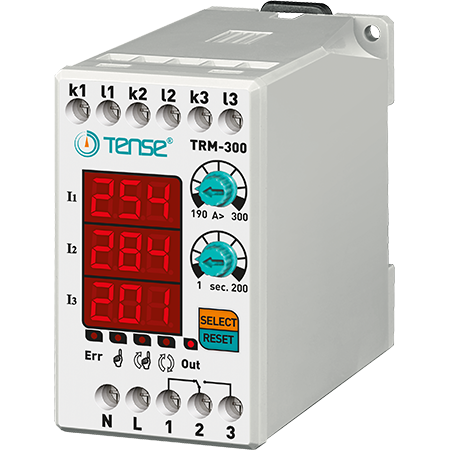

Digitaal overstroomrelais met 3×3-cijferig LED-scherm TRM-300

Driefasig stroomrelais voor belastingsstroomregeling/-begrenzing in het bereik 190-300 A, fabrikant TENSE (Turkije)

De TRM-300 digitale overstroomrelais zijn ontworpen om belastingen te beschermen tegen schade veroorzaakt door hoge stromen en tegelijkertijd de werking te bewaken.

- 190-300 A (instelbare overstroomwaarde)
- 50% vaste stroomasymmetrie
- Instelbare foutvertragingstijd
- Instelbare bedrijfsmodus (automatisch, halfautomatisch, handmatig)
- Wanneer u een stroomrelais van het merk TENSE koopt, krijgt u een gebruiksklaar apparaat - inclusief stroomtransformatoren.

Gebruik van het apparaat en werkingsprincipe

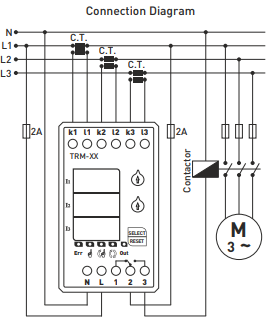

1. Sluit het apparaat aan volgens het bedradingsschema.
2. Wanneer de bedrading klaar is, schakel dan de voeding in. Na het inschakelen toont het display gedurende 5 seconden de ingestelde waarden.
3. Gebruik de regelaar "A>" om de overstroomwaarde in te stellen. De ingestelde waarde wordt weergegeven op het linker display.
4. Gebruik de regelaar "t" om de vertragingstijd in te stellen. De ingestelde waarde wordt ook op het linkerdisplay weergegeven.

Wanneer het apparaat wordt ingeschakeld:
- Het relais wordt ingeschakeld, het uitgangscontact wordt geschakeld naar klem 3 en de OUT-indicator licht op.
- Als de stroom de ingestelde waarde voor overstroom (A>) overschrijdt, begint het apparaat de vertragingstijd af te tellen en de ERR-indicator licht op.
- Wanneer de tijd is verstreken, wordt het relais uitgeschakeld, het contact wordt geschakeld naar klem 1 en de OUT-indicator dooft.

Het TRM-300 serie elektronische stroomrelais is ontworpen om apparaten automatisch uit te schakelen wanneer de maximaal toegestane stroom wordt overschreden.
Het heeft een programmeerbaar uitschakelbereik, de mogelijkheid om de uitschakeltijd en de terugkeertijd in te stellen.
Er zijn 3 programma's om terug te keren naar de "bedrijfsmodus" - HANDMATIG, SEMI-AUTOMATISCH, AUTOMATISCH.

Resetmodi:

- Handmatige modus: Na een overstroomfout moet het apparaat worden gereset door op de resetknop te drukken.
- Semi-automatische modus: het systeem reset automatisch drie keer na een overstroomfout en wacht dan op een handmatige reset bij de volgende fout. In deze modus brandt de LED.
- Automatische modus: het systeem reset automatisch na elke overstroomfout. In deze modus brandt de LED.

Opmerking: Om van modus te veranderen, moet je de selectieknop 10 seconden ingedrukt houden. Wanneer de modus wordt gewijzigd, gaat het bijbehorende LED-lampje branden.

Asymmetrie 50% (vast)

Als het verschil tussen de grootste en kleinste fasestroom groter is dan 50%, schakelt het apparaat binnen 2 seconden over naar de asymmetriefoutmodus.
(Dit voorkomt schade aan het systeem in het geval van een enkele fasestoring tijdens de werking van de motor).

Als er een asymmetriefout optreedt:
- De groep displays van de twee fasen die de fout veroorzaakten knippert en de ERR-indicator gaat branden.
- Om terug te keren uit de asymmetriefoutmodus moet het apparaat handmatig worden gereset.

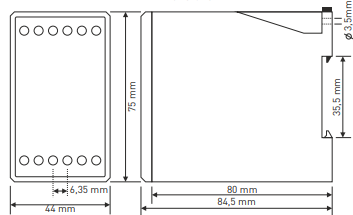

Technische parameters:

- Bedrijfsspanning: 150-260 V AC
- Bedrijfsfrequentie: 50/60 Hz
- Stroomverbruik: < 6 VA
- Bedrijfstemperatuur: -20 °C tot +55 °C
- Display: 3×3 cijfers, 5 LED's
- Instelling overstroom (A>): 190-300 A
- Vertragingstijd: 1-200 s
- Type aansluiting: terminalaansluiting
- Contacten: 5 A / 250 V AC (actieve belasting)
- Draaddiameter: 2,5 mm²
- Gewicht: max. 250 g
- Montage: op DIN-rail
- Hoogte bij gebruik: < 2000 m

Opmerking: De modellen TRM-50, TRM-100, TRM-200 en TRM-300 kunnen alleen worden gebruikt met de stroomtransformatoren die bij het apparaat worden geleverd.
