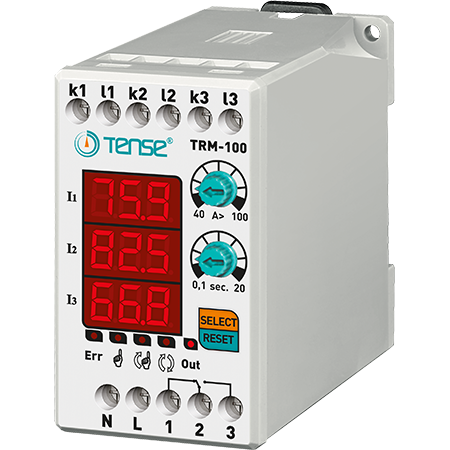

Digitaal overstroomrelais met 3×3-cijferig LED-scherm TRM-100

Driefasig stroomrelais voor belastingsstroomregeling/-begrenzing in het bereik van 40-100 A, fabrikant TENSE (Turkije)

De TRM-100 digitale overstroomrelais zijn ontworpen om belastingen te beschermen tegen schade veroorzaakt door hoge stromen en tegelijkertijd de werking te regelen.

- 40-100 A (instelbare overstroomwaarde)
- 50% vaste stroomasymmetrie
- Instelbare foutvertragingstijd
- Instelbare bedrijfsmodus (automatisch, halfautomatisch, handmatig)

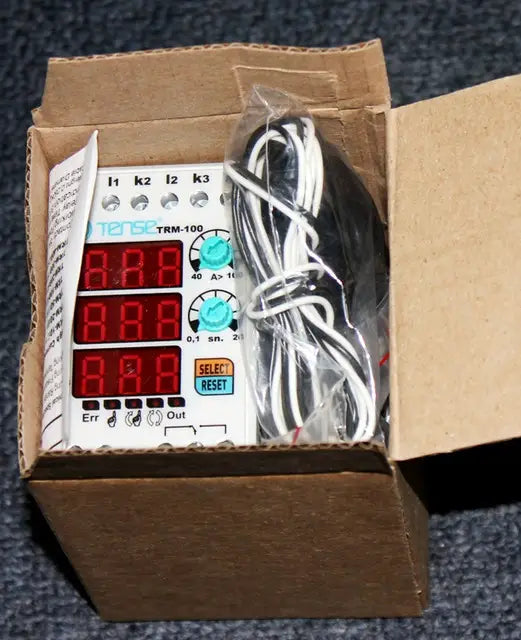

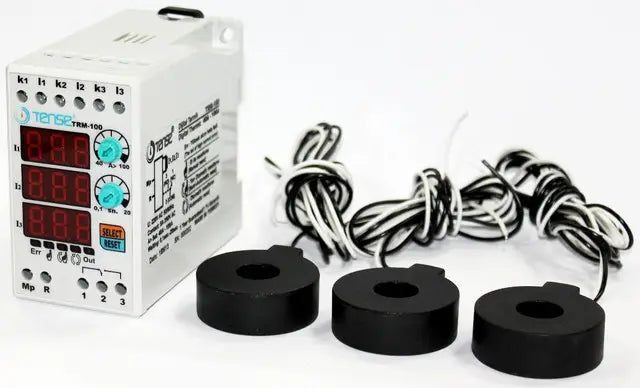

- Als u een TENSE-stroomrelais koopt, krijgt u een compleet apparaat dat klaar is voor gebruik - inclusief stroomtransformatoren.

Gebruik van het apparaat en werkingsprincipe

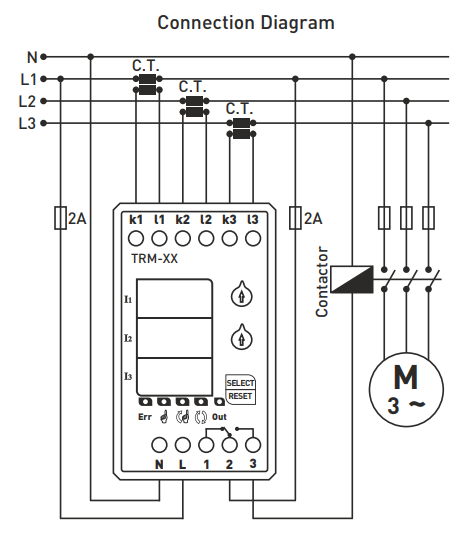

1. Sluit het apparaat aan volgens het bedradingsschema.
2. Wanneer de bedrading klaar is, schakel je het apparaat in. Na het inschakelen toont het display gedurende 5 seconden de ingestelde waarden.
3. Gebruik de regelaar "A>" om de overstroomwaarde in te stellen. De ingestelde waarde wordt weergegeven op het linker display.
4. Gebruik de regelaar "t" om de vertragingstijd in te stellen. De ingestelde waarde wordt ook op het linker display weergegeven.

Wanneer het apparaat wordt ingeschakeld:
- Het relais wordt geactiveerd, het uitgangscontact schakelt over naar klem 3 en de OUT-indicator licht op.
- Als de stroom de ingestelde waarde voor overstroom (A>) overschrijdt, begint het apparaat de vertragingstijd af te tellen en de ERR-indicator licht op.
- Na afloop van de tijd schakelt het relais uit, het contact schakelt over naar klem 1 en de OUT-indicator dooft.

Beschrijving

Het TRM-100 serie elektronische stroomrelais is ontworpen om apparaten automatisch uit te schakelen wanneer de maximaal toegestane stroom wordt overschreden.
De schakelstroom, vertragingstijd en inschakeltijd kunnen worden ingesteld.
Er zijn drie programma's beschikbaar om terug te keren naar de "werkmodus" - HANDMATIG, SEMI-AUTOMATISCH en AUTOMATISCH.

Terugstelmodi:

- Handmatige modus: Na een overstroomfout moet het apparaat worden gereset door op de resetknop te drukken. In deze modus brandt de betreffende led.
- Semi-automatische modus: het systeem reset automatisch drie keer na een overstroomfout en wacht dan op een handmatige reset bij de volgende fout. In deze modus brandt de betreffende led.
- Automatische modus: het systeem reset automatisch na elke overstroomfout. In deze modus brandt de bijbehorende led.

Opmerking: Om van modus te veranderen, moet je de selectieknop 10 seconden ingedrukt houden. Wanneer de modus wordt gewijzigd, gaat de bijbehorende LED-indicator branden.

Asymmetrie 50% (vast)

Als het verschil tussen de grootste en kleinste fasestroom groter is dan 50%, schakelt het apparaat binnen 2 seconden over naar de asymmetriefoutmodus.
(Dit voorkomt schade aan het systeem als één fase wegvalt tijdens de werking van de motor).

Tijdens een asymmetriefout:
- De displaygroep van de twee fasen die de fout veroorzaakten knippert en de ERR-indicator licht op.
- Om de foutmodus te verlaten, moet het apparaat handmatig worden gereset.

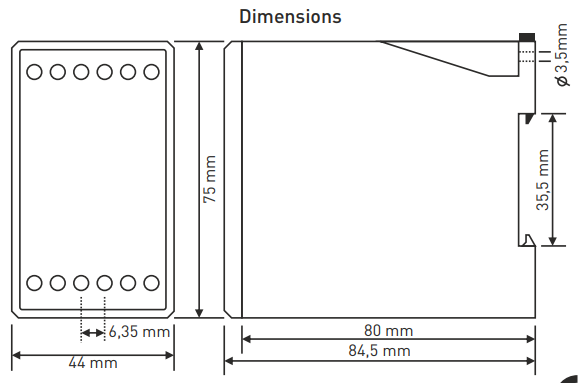

Technische parameters:

- Bedrijfsspanning: 150-260 VAC.
- Werkfrequentie: 50/60 Hz
- Stroomverbruik: < 6 VA
- Bedrijfstemperatuur: -20 °C tot +55 °C
- Display: 3x3 cijfers, 5 LED's
- Instelling overstroom (A>): 40-100 A
- Vertragingstijd: 0,1 s - 20 s
- Type aansluiting: terminal
- Contacten: 5 A / 250 V AC (actieve belasting)
- Draaddiameter: 2,5 mm²
- Gewicht: max. 250 g
- Montage: op DIN-rail
- Hoogte bij gebruik: < 2000 m

Opmerking: De TRM-50, TRM-100, TRM-200 en TRM-300 kunnen alleen worden gebruikt met de meegeleverde stroomtransformatoren.
De TRM-400 kan worden gebruikt met de 400/5 stroomtransformator die bij de TRM-400 wordt geleverd.

Basis
