Digitale paneelmultimeter 72x72 mm - TENSE (DAV-72D)

Productomschrijving:

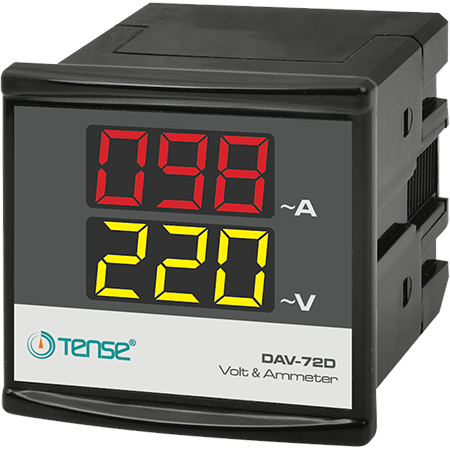

De DAV-72D is een 1-fase digitale gecombineerde voltmeter-ammeter, ontworpen voor continue bewaking van de AC spanning tussen fase en nulleider en de opgenomen belastingsstroom, gemeten door een externe stroomtransformator (CT-120, meegeleverd). Het instrument is geschikt voor elektrische schakelborden, fabrieken en stroomverdelings- of bewakingssystemen.

Werkings- en gebruiksprincipe:

• Aansluiting op de te meten fase- en nulgeleider via de spanningsmeetklemmen.

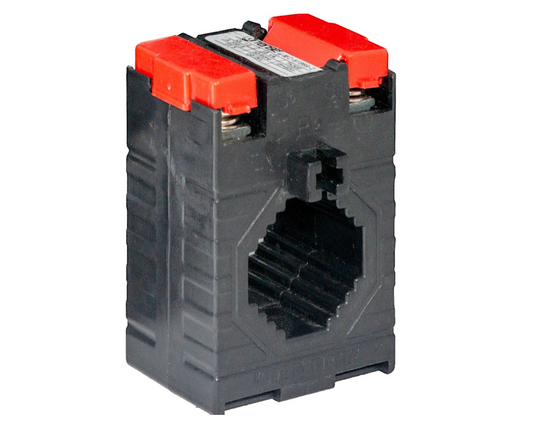

• Stroom gemeten via een externe CT-120 stroomtransformator, waarvan de secundaire geleiders worden aangesloten op de K- en L-klemmen aan de achterkant van het instrument.

• Wanneer de voeding wordt aangesloten, wordt het volgende weergegeven:

  • Werkelijke fasespanning (V)

  • belastingsstroom (A)

Installatie en instelling:

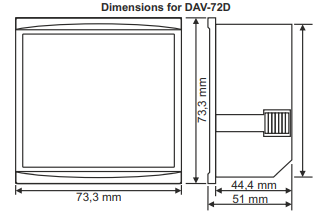

• Montage op voorpaneel (uitsparing 68 × 68 mm)

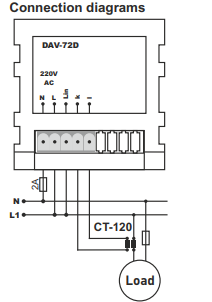

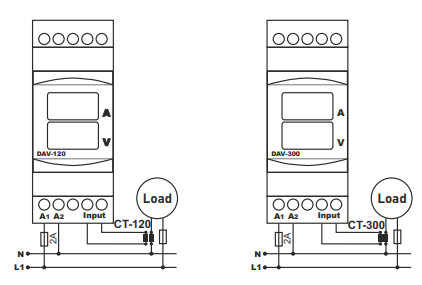

• Bedrading CT-120 volgens schema, belastingdraad door de transformator geleid.

• Gebruik geen andere stroomtransformatoren - het instrument is specifiek gekalibreerd voor de CT-120.

Technische specificaties:

• Bedrijfsspanning: 140-270 VAC.

• Netfrequentie: 50/60 Hz

• Weergegeven spanningsbereik: 5-300 V AC

• Gemeten stroombereik: 1-100 A (via CT-120)

• Nauwkeurigheid:

  • Spanning: ±1%

  • Stroomsterkte: ±3 %

• Display: 2 regels, 3 cijfers, tekenhoogte 14 mm

• Vermogen instrument: <6 VA

• Bedrijfstemperatuur: -20 °C tot +55 °C

• Hoogte: tot 2000 m

• Aansluiting: steekklemmen, kabeldoorsnede tot 1,5 mm²

• Montage: paneel, voorzijde

• Gewicht: tot 220 g
