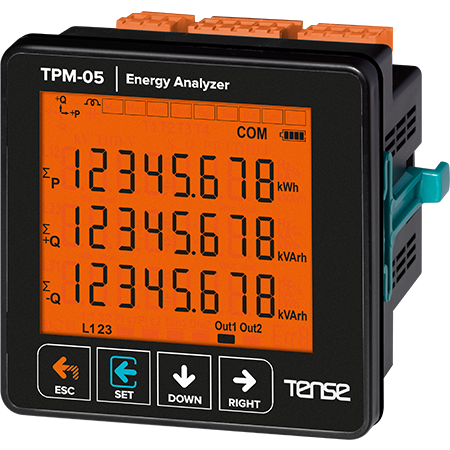

Driefasige netwerkparameteranalyzer TPM-05 - TENSE

Beschrijving

De TPM-05 driefasige multifunctionele digitale paneelmeter is ontworpen voor het meten en bewaken van elektrische parameters in driefasige systemen. Met het apparaat kunnen spanning, stroom, frequentie, vermogen en andere geavanceerde analyses van de stroomkwaliteit worden bewaakt. Met RS485 ModBus RTU kan de analyzer worden aangesloten op SCADA of andere bewakingssystemen en de gemeten gegevens op afstand controleren.

Met de TPM-05 analyzers kunnen uitgebreide energieanalyses worden uitgevoerd, inclusief berekeningen van efficiëntie, stroomkwaliteit en kosten per eenheid.

Belangrijkste voordelen

• RS485 Modbus RTU communicatiepoort (1200-115200 bps)

• Weergave van spannings- en stroomharmonischen tot 55e orde

• Fase-voor-fase weergave van actief vermogen (P) en blind vermogen (Q, inductief en capacitief)

• Weergave van schijnbaar vermogen (S) en vermogensfactor (Cosφ) van elke fase

• Bewaking van L-N en L-L spanning, stroom en frequentie van elke fase

• Weergave van totale energie: import/export van actieve energie (ΣkWh) en reactieve energie (ΣkVArh)

• Registratie van minimum- en maximumwaarden en maximumverbruik

• 2 relaisuitgangen en 1 digitale ingang

• Registratie van gebeurtenissen: overspanning/onderspanning, overbelasting, onbalans spanning/stroom, THD-I, stroomstoringen

• Reële tijd en datum (RTC)

• Wachtwoordbeveiligd menu

Technische specificaties

• Voeding: afhankelijk van installatietype (meestal 3×230/400 VAC)

• Aansluiting: aansluitblok

• Afmetingen paneel: standaard 72×72 mm of volgens model

• Meetnauwkeurigheid: volgens harmonischen en parameters fabrikant

• Meetstroomtransformatoren: 60/5 tot 1500/5 A, of gelijkwaardig, aanbevolen

• Gegevensregistratie en integratie in SCADA-systemen via ModBus RTU

Toepassing

De TPM-05-analyzer is geschikt voor:

• Industriële distributie- en productielijnen

• Commerciële gebouwen, scholen, ziekenhuizen

• Bewaking van energiekwaliteit en -verbruik

• Bewaking van de efficiëntie van elektrische apparatuur
