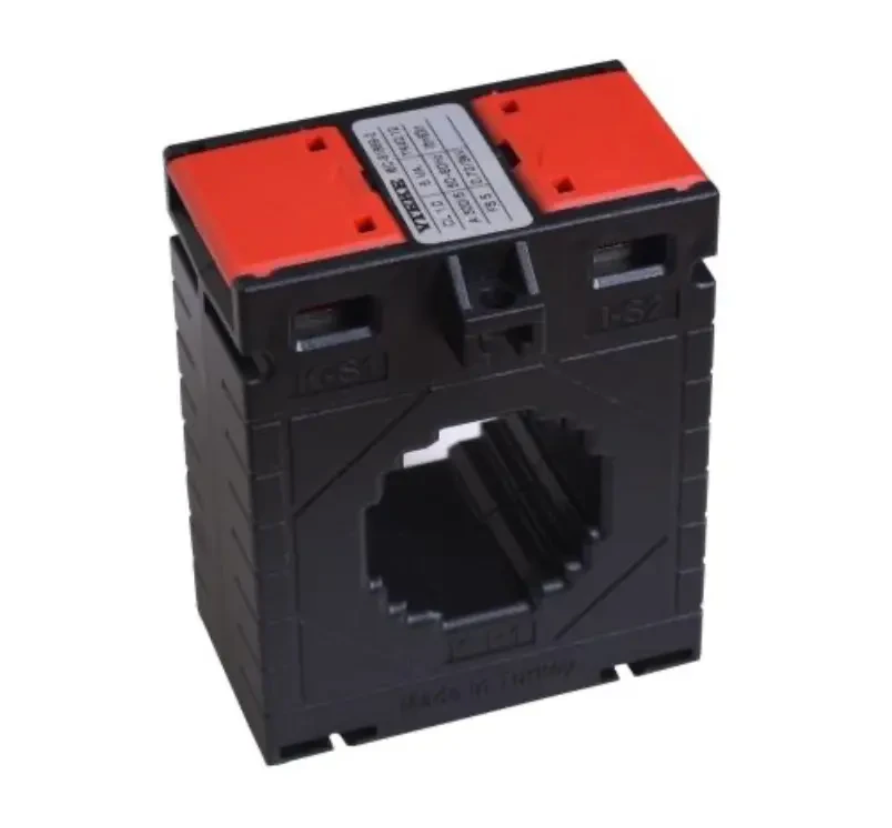

TK30 - Current transformer 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Stroom meettransformator 300/5 A - nauwkeurigheidsklasse 0,5S

Productbeschrijving

De verschuifbare stroommeettransformator is ontworpen voor indirecte meting van sinusvormige wisselstromen in elektrische systemen.
Geschikt voor professioneel gebruik in de industrie, meterkasten, meet- en regelsystemen.
Montage is mogelijk met montagevoetjes KK0001 of KK0002 (meegeleverd).

Technische specificaties

Elektrische parameters

• Coëfficiënt (conversie): 300/5 A

• Belasting: 1,5 VA

• Nauwkeurigheidsklasse: 0,5S

• Nominale frequentie: 50-60 Hz

• Schokstroombegrenzing (FS): 5

• Testspanning: 3 kV / 1 minuut

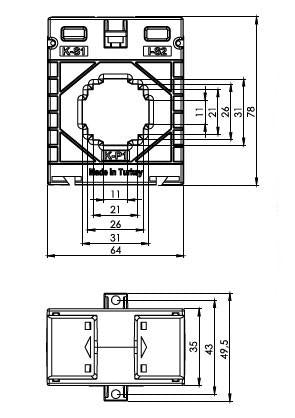

Mechanische parameters

• Primaire wikkeling (gatendoorsnede): 30 × 10 mm

• Ronde geleider: Ø 26 mm

• Behuizing: onbrandbaar vlamvertragend ABS

• Aansluitblok:

  • Niet afneembaar deksel

  • Geschikt voor geleiders met hoge doorsnede

  • Messing klemmen voor meer veiligheid

Installatie

• Type montage: KK0001 of KK0002

• Gemakkelijk op de geleider te schuiven

Thermische en operationele eigenschappen

• Bedrijfstemperatuur: -25 °C tot +85 °C

• Kortstondige ongevoeligheid voor kortsluitstroom (Ith): 60 × In

• Weerstand tegen continue stroom (Id): 1,2 × In

Normen

Vervaardigd in overeenstemming met:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
