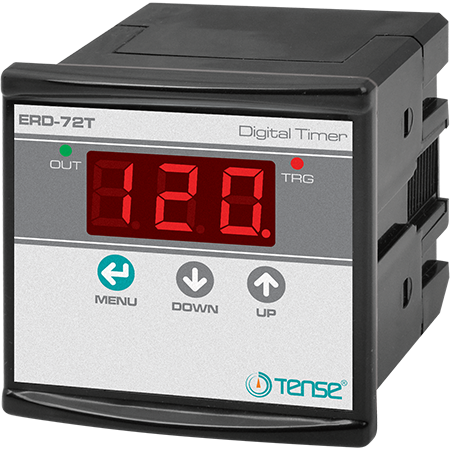

Tijdrelais voor ERD-72T paneel met display - AAN/UIT vertraging

Omschrijving:
Het ERD-72T tijdrelais voor paneelmontage maakt een AAN/UIT vertraging mogelijk met een instelbare tijd tot 999 minuten. Dankzij het display en de eenvoudige bediening van de knoppen (pijlen) is het instellen van de tijd snel en eenvoudig.

Belangrijkste kenmerken

• Tijdinstelling: 0,1 s - 999 min (16 h 39 min)

• Statusindicatie:

  • Groene LED OUT - relais gesloten (COM-NO)

  • Rode LED TRG - signaal aanwezig op TRG-klem

• Uitgangsrelais: schakelen, COM-, NO-, NC-klemmen

• Universele voeding: 24 V AC/DC (A2(-), A3(+)) of 230 V AC (A1-A2)

• Stroomverbruik: <6 VA

• Montage: in paneel / op kastdeur

• Afmetingen: 72 × 72 × 51 mm

Kenmerken

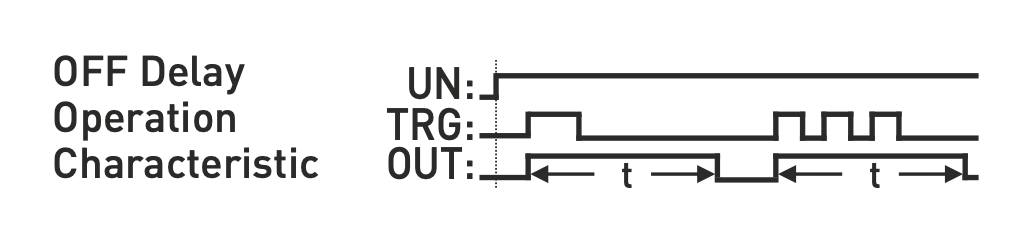

Vertraging UIT:

• Onmiddellijke uitschakeling van het relais bij de opgaande flank van het TRG-signaal

• Het relais blijft AAN gedurende een ingestelde tijd

• Display telt af hoe lang het duurt voordat het relais uitschakelt

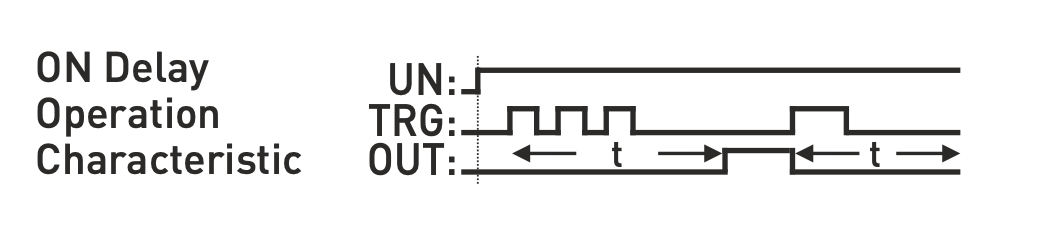

AAN Vertraging:

• Vertraagd inschakelen van het relais nadat de ingestelde tijd vanaf de voorrand van het TRG-signaal is verstreken.

• Afteltijd tot AAN op display

• Het relais blijft AAN tot de volgende opgaande flank van het TRG-signaal.

• Als het signaal op TRG blijft, blijft het relais ingeschakeld.

Met

• Onmiddellijk inschakelen wanneer signaal op TRG wordt gezet

• Vertraagde inschakeling van belasting (alarm, verlichting, schakelaar)
