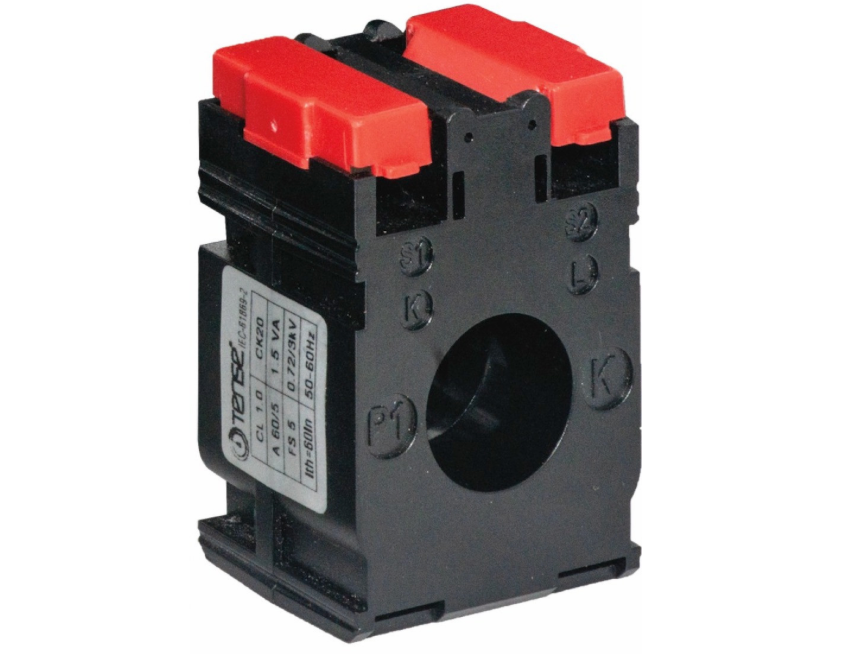

Meetstroomtransformator CK20 - TENSE

Productomschrijving:
De stroomtransformator van de CK20-serie is ontworpen voor indirecte wisselstroommeting in elektrische circuits met lage spanning. Hij wordt gebruikt om ampèremeters, vermogensmeters en multimeters van stroom te voorzien, of als ingang voor beveiligingsrelais en bewakingsapparatuur.

De transformator maakt een veilige en nauwkeurige meting van hoge stromen mogelijk via een gestandaardiseerde secundaire stroom van 5 A.

Technische specificaties

• Conversiefactor: 60/5 A

• Belasting: 1 VA

• Nauwkeurigheidsklasse: 1

• Aansluitblok: niet-afneembaar deksel, geschikt voor hoogspanningsgeleiders, gemaakt van messing

• Behuizing: vlamvertragend, zelfdovend ABS

• Bevestiging: DIN-rail (KK0003)

• Primaire geleider: ronde draad Ø 20 mm

• Weerstand tegen kortsluitstroom (Ith): 60 × In

• Weerstand tegen constante stroom (Id): 1,2 × In

• Bedrijfstemperatuur: -25 °C tot +85 °C

• Nominale frequentie: 50-60 Hz

• Schokstroombegrenzing (FS): 5

• Spanning isolatietest: 3 kV gedurende 1 minuut

• Normen: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Verdere informatie

• Elke stroomtransformator wordt individueel getest in de fabriek van de fabrikant.

• De resultaten van de metingen worden vastgelegd in het testrapport dat bij de transformator wordt geleverd.

• De transformator is geschikt voor industriële toepassingen, schakelapparatuur, meet- en beveiligingssystemen.
