Minuterie / Relais retardé marche/arrêt / Relais One Shot

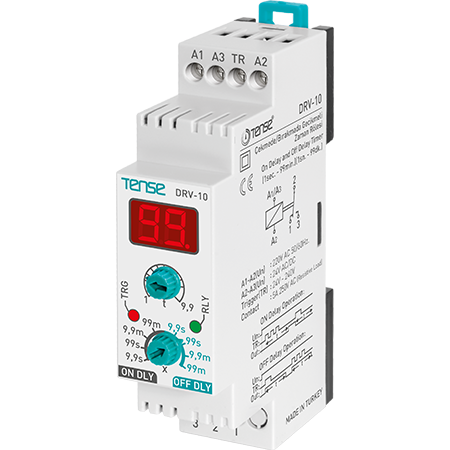

Relais temporisé numérique DRV-10 avec retard marche/arrêt, affichage et signal de commande

Le DRV-10 relais temporisé numérique est un appareil universel pour le contrôle temporel d'équipements électriques. Vous pouvez régler un retard à la MISE EN MARCHE ou un retard à l'ARRÊT jusqu'à 99 minutes. Le relais est activé par un signal de commande sur l'entrée TR et convient aux applications domestiques, commerciales et industrielles nécessitant une temporisation précise.

Le relais dispose d'un affichage numérique clair, d'une indication d'état par LED et d'une alimentation universelle de 230 V AC/DC ou 24 V AC/VDC. Grâce à sa conception étroite, il occupe un minimum d'espace dans le rack.

Fonctions et caractéristiques

Affichage numérique
Cela permet de régler et de contrôler facilement le compte à rebours. Affiche le temps en secondes ou en minutes, selon le mode sélectionné.

Deux modes de fonctionnement - Retard à la MISE EN MARCHE et Retard à l'ARRÊT
Le relais peut être utilisé pour retarder la MISE EN MARCHE ou l'ARRÊT de l'appareil en fonction d'un signal de commande.

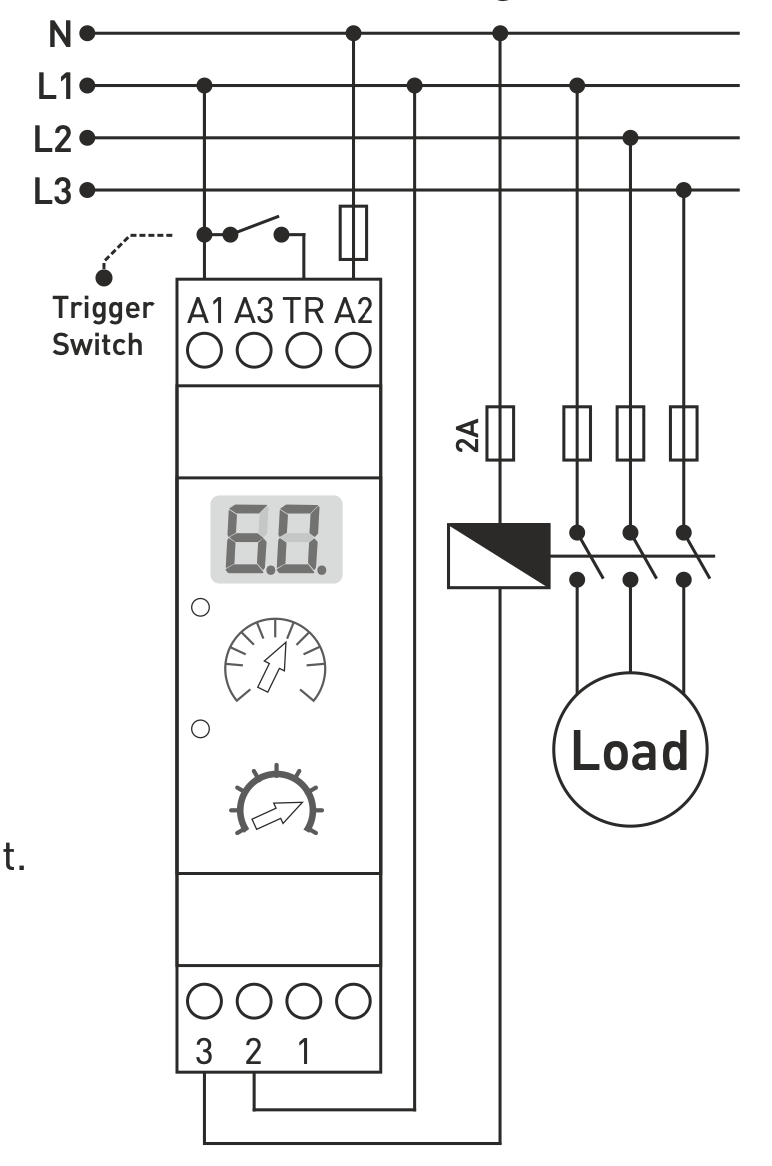

Commutation via l'entrée TR
Les fonctions de temporisation sont activées par le front montant du signal sur l'entrée TR (TRG).

Indication LED
Deux LED indiquent l'état de l'alimentation et l'état de la bobine du relais.

Alimentation universelle
- 230 V AC/DC (bornes A1-A2)
- 24 V AC/VDC (bornes A2-A3)

Montage facile sur rail DIN
Conception compacte (23 mm de large) permettant même l'installation dans de petits coffrets. Protection IP20.

Paramètres techniques

• Plage de temps : 1 s - 99 min

• Contact : 1× commutateur NO/NC, 5 A / 250 V AC

• Indication LED : alimentation, bobine de relais

• Alimentation :
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Montage : rail DIN 35 mm

• Protection : IP20

• Dimensions : 90 × 23 × 58 mm

Application

Le relais est adapté pour :

• commutation retardée des ventilateurs (toilettes, salle de bain), éclairage

• régulation de démarrage des moteurs

• commutation retardée des contacteurs

• processus temporisés dans les applications domestiques et industrielles

Lorsqu'un signal est appliqué, la temporisation est activée selon le mode sélectionné. Le compte à rebours est visible sur l'affichage.

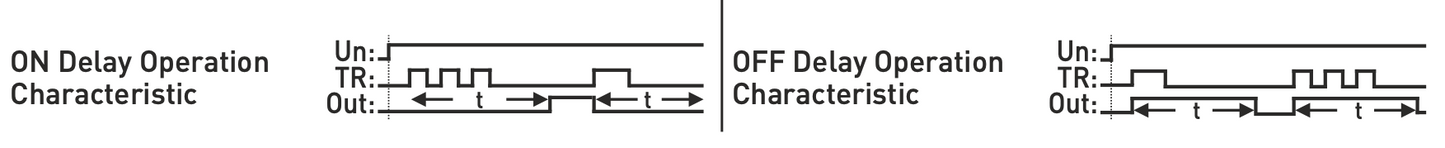

Description du fonctionnement

Délai d'ALLUMAGE - mise en marche retardée

• Après le front montant du signal à l'entrée TR, le compte à rebours du temps réglé commence.

• Une fois le temps écoulé, le contact NO du relais est activé.

• Le relais reste activé jusqu'au prochain front montant du signal à l'entrée TRG.

• L'affichage montre le compte à rebours jusqu'à l'activation.

Délai d'ARRÊT

• Après le front montant du signal, le relais est immédiatement activé.

• Le relais reste activé pendant la durée réglée par la minuterie.

• L'affichage montre le compte à rebours jusqu'à l'arrêt.
