Relais de contrôle de niveau d'eau pour un réservoir avec protection chauffage - Tense SSR-09

Description du produit

Le relais SSR-09 de Tense est un appareil moderne conçu pour le contrôle automatique du niveau d'eau dans les chaudières, réservoirs de stockage et chauffe-eau.
Il assure une alimentation en eau fiable, l'arrêt ponctuel de la pompe et, surtout, une protection efficace de l'élément chauffant électrique contre la marche à sec.

L'appareil utilise des électrodes capacitives pour contrôler le niveau d'eau et régule automatiquement la pompe et l'élément chauffant en fonction de la situation actuelle dans le réservoir.

Principaux avantages

• Protection contre la marche à sec pour la chaudière et l'élément chauffant - prolonge la durée de vie de l'équipement.

• Régulation automatique du niveau d'eau : la pompe s'enclenche lorsque le niveau d'eau est bas et s'arrête lorsque le niveau supérieur est atteint.

• Protection chauffage : en cas d'absence d'eau au niveau du chauffage, l'appareil bloque immédiatement l'alimentation électrique.

• Indication LED de la fonction pompe et chauffage pour un contrôle facile du statut.

• Installation simple - montage sur rail DIN, bornes à vis claires.

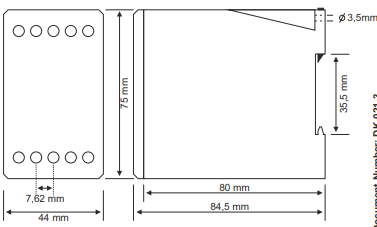

• Dimensions compactes, faible consommation.

• Large plage de tension de fonctionnement de 170-260 VAC - fonctionnement stable, même en cas de fluctuations de courant.

Principe de fonctionnement

Le SSR-09 fonctionne avec deux électrodes dans le réservoir :

1. Électrode inférieure (niveau min.)

   • Si le niveau d'eau descend en dessous de cette électrode, le relais active la pompe et commence à pomper l'eau.

2. L'électrode supérieure (niveau max.)

   • Lorsque le niveau supérieur est atteint, le relais arrête automatiquement la pompe.

3. Électrode de protection au niveau de l'élément chauffant

   • S'il n'y a pas d'eau au niveau de l'élément chauffant, le relais coupe l'alimentation de l'élément chauffant pour éviter la surchauffe.

Cette logique intelligente assure un fonctionnement sûr et économique de l'ensemble du système.

Utilisation

• Chauffe-eau électriques et chaudières

• Systèmes de chauffage avec réservoir de stockage

• Réservoirs de stockage pour eau domestique et industrielle

• Compagnies des eaux et systèmes de pompage

• Réservoirs pour eau potable ou eau domestique

Installation et connexion

• Montage sur rail DIN standard dans l'armoire.

• Connexion via bornes à vis.

• Les électrodes doivent être installées aux niveaux requis dans le réservoir.

• Pour un fonctionnement stable, le fabricant recommande l'utilisation de conducteurs de minimum 2,5 mm².

Remarque : Les électrodes (sondes de niveau) ne sont pas incluses et doivent être commandées séparément.
