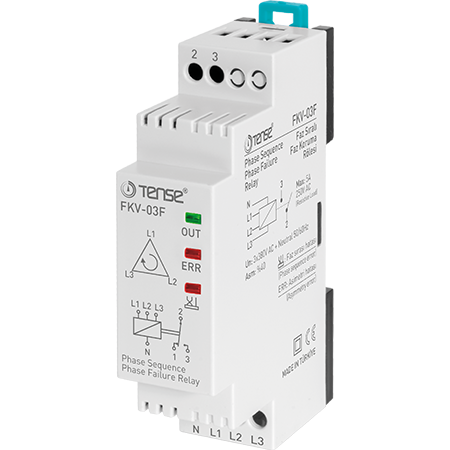

Relais de contrôle de phase FKV-03F

FKV-03F - Relais de surveillance de phase, TENSE

Description du produit

Le relais FKV-03F est conçu pour protéger les moteurs électriques triphasés contre un ordre de phase incorrect, une perte de phase et une asymétrie de tension (fixée à 40%). L'appareil comprend un conducteur neutre et une indication LED claire pour le statut et les erreurs.

Fonction et fonctionnement

• Fonctionnement normal : LED OUT allumée, relais activé.

• Erreur d'asymétrie : LED ERR éteinte, relais désactivé.

• Ordre des phases incorrect : témoin d'erreur allumé, LED OUT éteinte, relais désactivé.

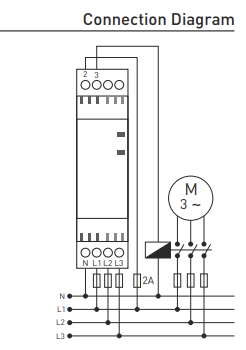

• Contacts :

  • Relais activé : 2 (COM) et 3 (NO) connectés.

  • Relais désactivé : 2 (COM) et 3 (NO) connectés.

Données techniques

• Tension de fonctionnement : 3×380 V AC + fil neutre

• Fréquence : 50/60 Hz

• Consommation électrique : <6 VA

• Asymétrie : fixe 40%

• Contact : 5 A / 250 V AC (charge résistive)

• Indication LED : 3 diodes

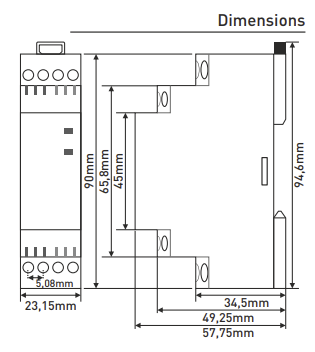

• Montage : rail DIN

• Température de fonctionnement : -20 °C à +55 °C

• Diamètre du câble : jusqu'à 2,5 mm²

• Poids : <150 g

Application

• Moteurs électriques triphasés

• Machines industrielles et pompes

• Équipements sensibles à la qualité du réseau d'alimentation
