Relais de surveillance/sécurité triphasé pour surtension, sous-tension, ordre/contrôle d'erreur

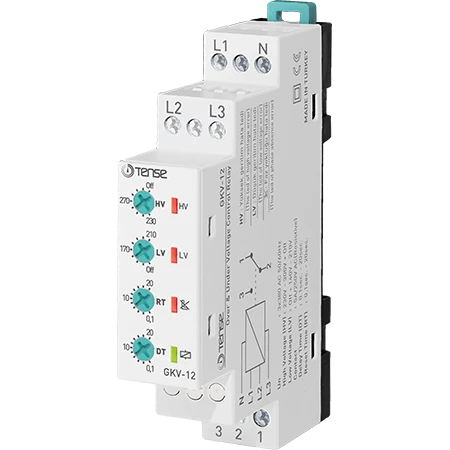

Spanningsbewakingsrelais met vertragingstimer voor terugkeer naar de bedrijfstoestand, bewaking van verhoogde en verlaagde spanning, instelling van minimale en maximale spanningswaarde, met fasevolgorderegeling GKV-12F, TENSE

Het werkingsalgoritme van het spanningsbewakingsrelais is als volgt:

Wanneer het relais is aangesloten op de voedingsspanning en de spanningswaarden overeenkomen met de ingestelde waarden, wordt het relais geactiveerd en gaat de relais-LED () branden. Wanneer de spanningswaarden de ingestelde waarden overschrijden, gaat de bijbehorende storings-LED branden, wacht een vertragingstijd (DT), waarna het relais wordt gedeactiveerd en de relais-LED dooft. Wanneer de spanning terugkeert naar normale waarden, wacht het apparaat op een reset-tijd (RT) waarna het relais wordt geactiveerd en de relais-LED gaat branden.

Vereiste instellingen en foutmeldingen

• HV: hoogspanningsinstelling, wanneer de spanning boven deze waarde stijgt, gaat de HV-LED branden.

• LV: instelling lage spanning, wanneer de spanning onder deze waarde zakt, gaat de LV-LED branden.

• DT: vertragingstijd, wachttijd voordat de fout wordt ingevoerd.

• RT: reset-tijd, de tijd die moet worden gewacht voordat het relais reageert wanneer de spanning weer normaal is.

Relais geactiveerd: contacten 2 en 3 gesloten, 1 en 2 open.
Relais gedeactiveerd: contacten 2 en 1 gesloten, 3 en 2 open.

Technische specificaties

• Bedrijfsspanning: 3×380 VAC, 50/60 Hz

• Nominale bedrijfsspanning: 220 VAC, 50/60 Hz

• Hoogspanning: 230 V-300 V

• Laagspanning: 140 V-210 V

• Vertragingstijd: 0,1 s - 20 s

• Reset-tijd: 0,1 s - 20 s

• Bedrijfsvermogen: < 6 VA

• Bedrijfstemperatuur: -20 °C tot +55 °C

• Weergave: 4 LED's

• Gewicht: 0,210 kg

• Contact: 5 A / 250 VAC (ohmse belasting)

• Hoogte bij gebruik: < 2000 m

• Kabeldiameter: 1,5 mm²
