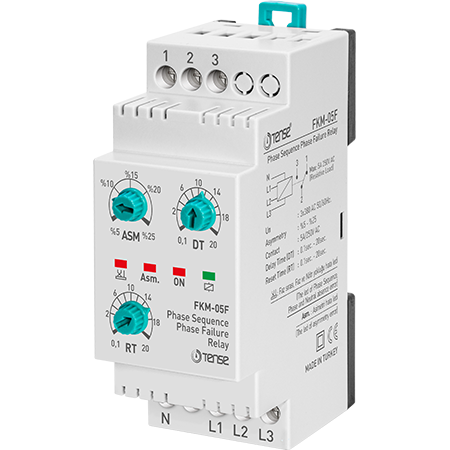

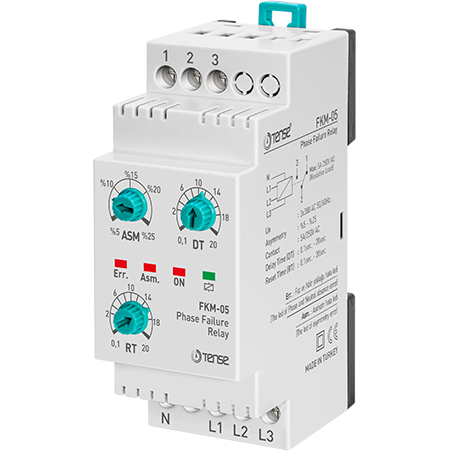

Microprocessorrelais FKM-05/05F voor regeling en fasevolgorde, voor bescherming van driefasen elektromotor, 5 A, 140-300 V AC, 5-25 % asymmetrie, zonder nulleider - TENSE

Het fasebeschermingsrelais met asymmetrieaanpassing is ontworpen om driefasige motoren te beschermen die gevoelig zijn voor veranderingen in de asymmetrie van de lijnspanning.
Interfasespanningsbereik van het apparaat: 140-300 V.

Werkingsprincipe en instelling

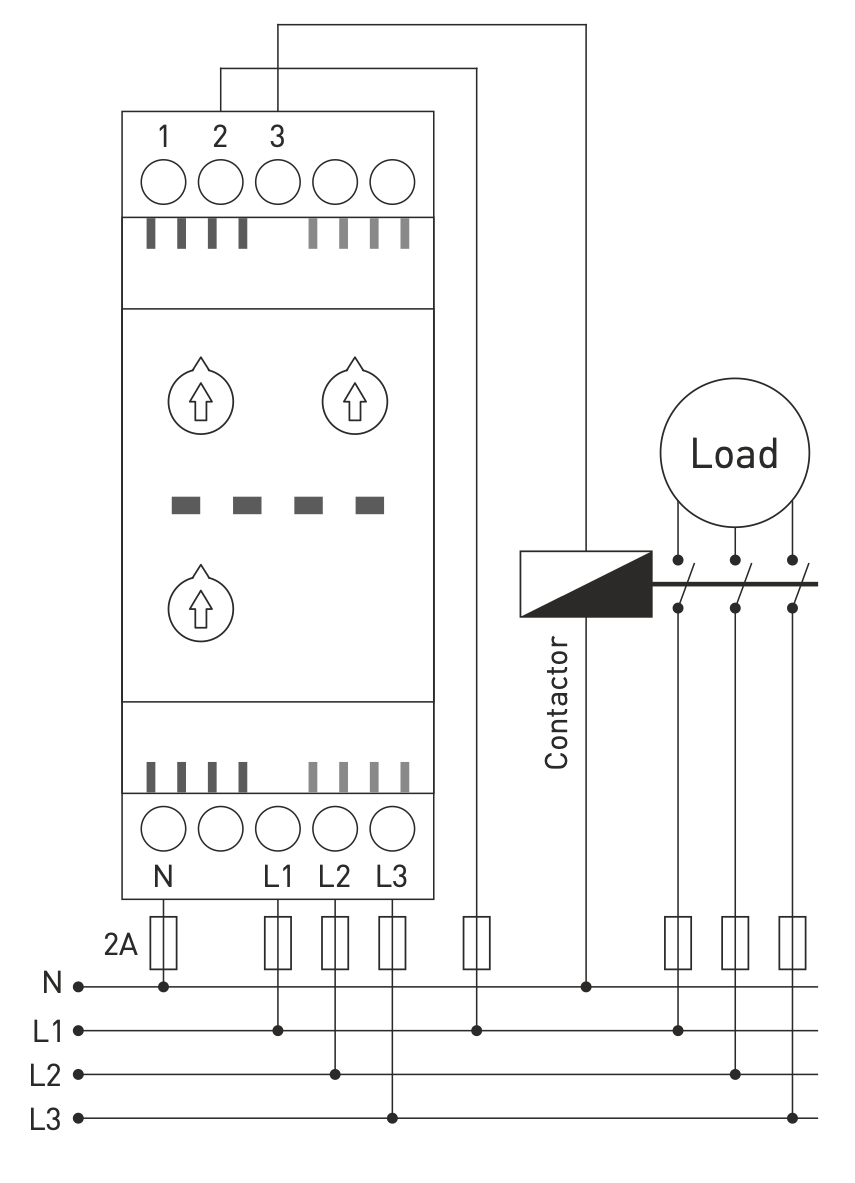

Sluit het relais aan volgens het schema en stel de asymmetrieparameters, foutvertraging en resettijd in overeenkomstig de bedrijfswaarden van de belastingsspanning.
In de bedrijfstoestand, bij normale spanningswaarden die overeenkomen met de ingestelde asymmetrie, is het relais actief en gaat de indicatie-LED branden.

Bij modellen met fasevolgorde moet de juiste fasevolgorde worden gecontroleerd.

Als de asymmetrie de ingestelde waarde overschrijdt, gaat de asymmetriefoutindicator (Asm.) branden en schakelt het relais uit na de ingestelde vertraging (DT).
Wanneer de spanning terugkeert naar normale waarden, wacht het relais op de resettijd (RT) en hervat de werking.

Formule voor het berekenen van de asymmetrie

Asymmetrie = ((Maximale spanning - Minimale spanning) / Maximale spanning) × 100

Voorbeeld:
((245 - 200) / 245) × 100 = 18,3%

Technische parameters

• Bedrijfsspanning: 3×380 V AC, 50/60 Hz

• Nominale hulpspanning: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Asymmetriebereik: 5-25

• Vertragingstijd (DT): 0,1-20 s

• Reset-tijd (RT): 0,1-20 s

• Stroomverbruik: < 6 VA

• Bedrijfstemperatuur: -20 °C tot +55 °C

• Indicatie: 4 LED's

• Montage: op DIN-rail

• Gewicht: 0,210 kg

• Schakelcontact: 5 A / 250 V AC (ohmse belasting)

• Werkhoogte: tot 2000 m

• Draaddoorsnede: 2,5 mm²
