Relais de surveillance triphasé avec régulation PTC Coupure de phase/asymétrie/ordre

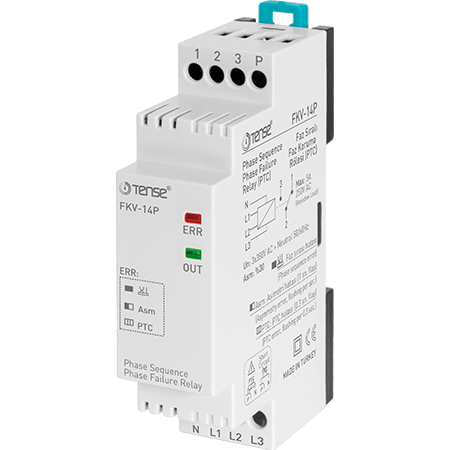

Relais triphasés pour contrôle de phase avec protection de coupure et régulation de la température de l'enroulement, TENSE - FKV-14P

Description du produit

Le relais de contrôle de phase triphasé FKV-14P est conçu pour protéger les moteurs électriques triphasés et les équipements contre les défauts critiques du réseau d'alimentation. Il offre un contrôle complet de la présence de phase, de la perte de phase, des perturbations de phase, de l'asymétrie (fixe à 40 %), de l'inversion de phase et de la surchauffe de l'enroulement moteur. Équipé d'un conducteur neutre et conçu pour un montage sur rail DIN.

Fonctions principales

• Contrôle de la présence des trois phases

• Protection contre la perte de phase

• Détection de perturbation de phase (pliage)

• Contrôle fixe de l'asymétrie de tension 40 %

• Protection contre un ordre de phase incorrect

• Contrôle de la température de l'enroulement du moteur

• Indication d'état optique (LED OUT)

• Rétablissement automatique du fonctionnement lorsque les paramètres reviennent dans la plage autorisée

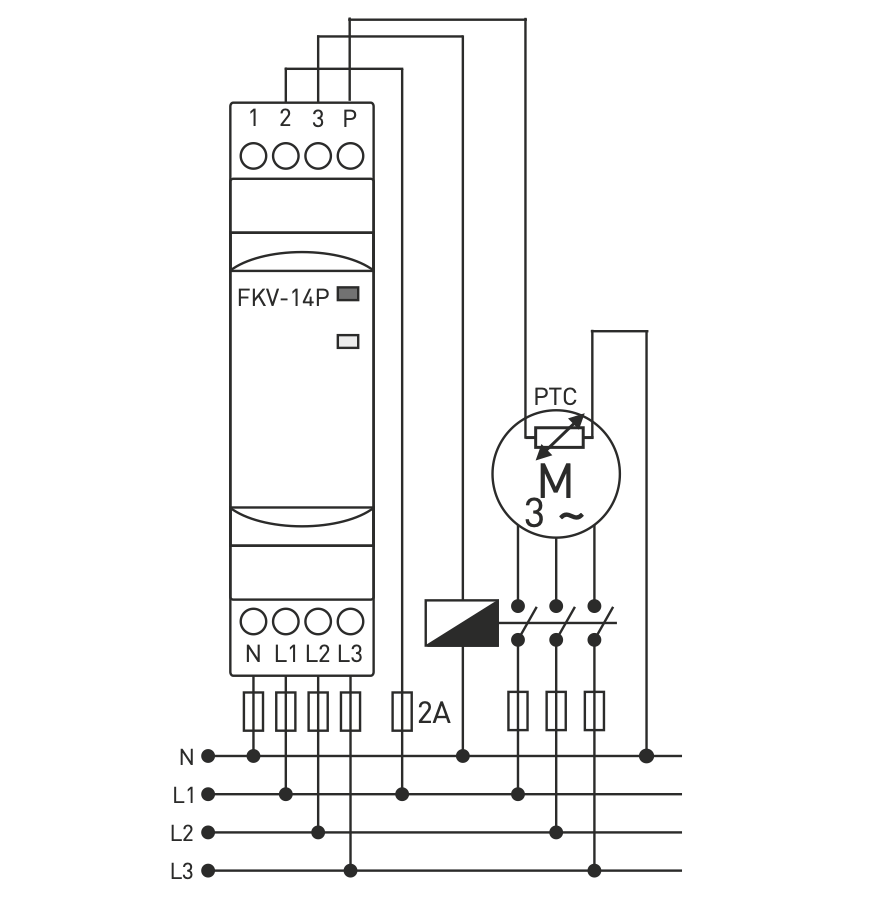

Principe de fonctionnement

• Fonctionnement normal : si les trois tensions réseau sont présentes, que l'ordre des phases est correct et que la température de l'enroulement ne dépasse pas les limites, le relais s'enclenche (contacts 15-18 fermés) et la LED OUT s'allume.

• Erreur de tension ou asymétrie : si la tension d'une phase diffère de plus de 40 %, les contacts 15-18 s'ouvrent et les contacts 15-16 sont sous tension ; la LED OUT s'éteint.

• Risque d'ordre de phase : le relais réagit en ouvrant les contacts et en éteignant la LED OUT.

• Température de l'enroulement dépassée : le relais coupe la sortie jusqu'à ce que la température revienne dans les limites autorisées.

• Rétablissement du fonctionnement : Le relais revient automatiquement à l'état de fonctionnement après normalisation des paramètres.

Spécifications techniques

• Type d'appareil : Relais de surveillance de phase

• Nombre de phases : 3 + N

• Asymétrie : 40 % (fixe)

• Protection thermique de l'enroulement : Oui

• Contacts de sortie : 15-18 (fermé en fonctionnement), 15-16 (fermé en défaut)

• Indication : LED ÉTEINTE

• Montage : Rail DIN

• Fabricant : TENSE (Turquie)

Avantages

• Protection étendue du moteur et du câblage

• Fonctionnement stable grâce à une asymétrie fixe de 40%

• Installation facile sur rail DIN

• Rétablissement automatique de la fonction sans intervention de l'opérateur

• Protection fiable dans des conditions industrielles sévères

Applications typiques

• Moteurs électriques triphasés

• Systèmes de pompage industriels

• Compresseurs

• Ventilateurs

• Machines sensibles à la séquence et à la qualité de la tension
