Relais de surveillance/de sécurité triphasé pour la régulation de la perte de phase/asymétrie/surtension

Les relais de protection de phase sont conçus pour protéger les équipements avec des valeurs précises de tension de fonctionnement et des fonctions d'inversion de phase contre les défauts pouvant survenir en raison de la tension de ligne et de la température du moteur.

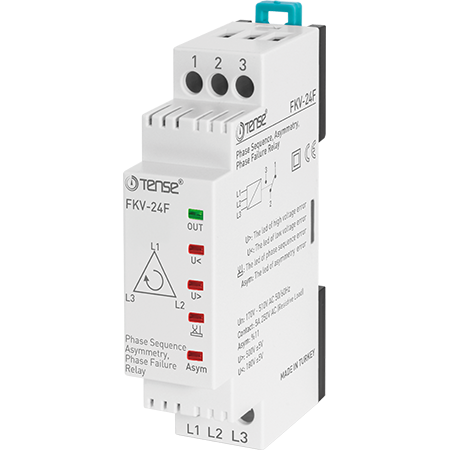

Le FKV-24F a une asymétrie constante de 11 %. Il peut fonctionner avec des tensions de 180 à 500 VAC.

L'asymétrie signifie la différence entre les valeurs de tension. Surtout avec des charges triphasées comme les moteurs, la bobine haute tension consomme un courant élevé et la bobine basse tension une faible tension. C'est pourquoi elles fonctionnent de manière déséquilibrée et les bobines s'endommagent avec le temps.

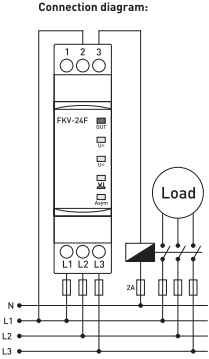

Lorsque l'appareil est allumé, les contacts 1 (NC) et 2 (COM) sont fermés et les contacts 2 (COM) et 3 (NO) sont ouverts. Si les valeurs de tension sont dans la plage normale, la LED (OUT) du relais s'allume ; les bornes du contacteur 1 (NC) et 2 (COM) sont ouvertes, les bornes du contacteur 2 (COM) et 3 (NO) sont fermées.

Si la différence entre les valeurs de tension est supérieure à 11 %, la LED du relais s'éteint après environ 1 seconde et les contacts du contacteur 1 (NC) et 2 (COM) se ferment tandis que les contacts du contacteur 2 (COM) et 3 (NO) s'ouvrent. Si la différence entre les valeurs de tension diminue de 5 V, la LED du relais s'allume et les contacts du contacteur 1 (NC) et 2 (COM) s'ouvrent tandis que les contacts du contacteur 2 (COM) et 3 (NO) se ferment.

Si la séquence des phases est correcte, la LED du relais s'allume ; les contacts du contacteur 1 (NC) et 2 (COM) s'ouvrent et les contacts du contacteur 2 (COM) et 3 (NO) se ferment. Si la séquence des phases est incorrecte, la LED du relais s'allume, puis s'éteint, les contacts du contacteur 1 (NC) et 2 (COM) sont activés et les contacts du contacteur 2 (COM) et 3 (NO) sont hors tension.

Si la valeur de tension dépasse le point de réglage haute tension, la LED d'erreur haute tension (U>) s'allume. Si la valeur de tension ne redescend pas sous la valeur normale dans les 2 secondes, l'appareil détecte une erreur haute tension. Dans cette position, la LED du relais est éteinte, les contacts du contacteur 1 (NC) et 2 (COM) sont fermés et les contacts du contacteur 2 (COM) et 3 (NO) sont ouverts. Si la valeur de tension descend 5 V en dessous du point de réglage haute tension, la LED indiquant l'erreur haute tension s'éteint et l'appareil commence à décompter le temps de retard de défaut (t). Après ce temps, la LED du relais s'allume, les contacts du contacteur 1 (NC) et 2 (COM) s'ouvrent et les contacts du contacteur 2 (COM) et 3 (NO) se ferment.

Si les valeurs de tension descendent en dessous du point de réglage basse tension, la LED d'erreur basse tension (U<) s'allume. Si les valeurs de tension ne remontent pas à la normale pendant le temps de retard de défaut, l'appareil détecte une erreur basse tension. Dans cet état, la LED du relais est éteinte, les contacts du contacteur 1 (NC) et 2 (COM) sont fermés et les contacts du contacteur 2 (COM) et 3 (NO) sont ouverts. Si la valeur de tension dépasse le point de réglage basse tension de 5 V, la LED indiquant l'erreur basse tension s'éteint et l'appareil commence à décompter le temps de retard de défaut (t). Une fois ce temps écoulé, la LED du relais s'allume et les contacts du contacteur 1 (NC) et 2 (COM) s'ouvrent tandis que les contacts du contacteur 2 (COM) et 3 (NO) se ferment.

Caractéristiques principales :

Tension de fonctionnement (Un) : 3x380 VAC

Fréquence de fonctionnement : 50/60 Hz.

Puissance de fonctionnement : <4 VA

Température de fonctionnement : -20 °C à 55 °C.

Basse tension : 180 VAC (fixe)

Haute tension : 500 VAC (fixe)

Asymétrie : ~%11 (fixe)

Pas de conducteur neutre : oui

Indication : 5 LED

Contact : 5A / 250 VAC charge active

Diamètre du câble : 2,5 mm2

Poids : <110 g.

Montage sur rail DIN.
