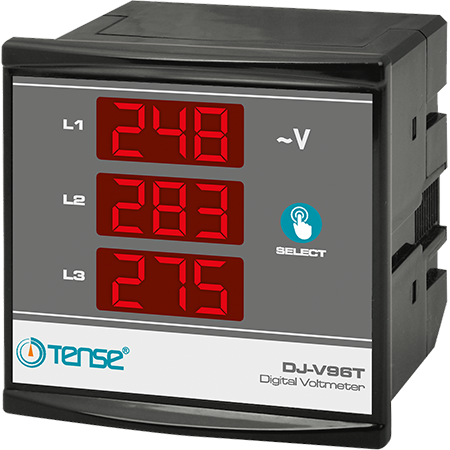

DJ-V96T Panneau monté voltmètre numérique triphasé pour CA

Voltmètre numérique triphasé pour panneau (voltmètre électronique pour 3 phases) avec filetage pour AC TENSE, DJ-V96T

Appareil pour la mesure simultanée de la tension de phase/neutre sur trois phases avec affichage des valeurs de tension actuelles sur trois écrans. Le mode d'affichage est sélectionné via un bouton sur le panneau avant du voltmètre.

Utilisation de l'appareil et principe de fonctionnement

L'appareil est conçu pour contrôler la tension entre la phase et le neutre ainsi qu'entre les phases. Il affiche également la séquence des phases.

Lorsque l'alimentation est connectée, les valeurs de tension aux entrées L1, L2 et L3 sont affichées.

Lorsque l'affichage montre les valeurs de tension des phases L1, L2 et L3, en appuyant sur le bouton SELECT, il affiche les valeurs de tension des phases L12, L23 et L31. Si le bouton SELECT est pressé à nouveau, l'affichage montre la séquence des phases.

Si la séquence des phases est correcte, l'affichage montre L1, L2, L3 de haut en bas.

Si la séquence des phases est incorrecte, l'affichage montre L1, L3, L2 de haut en bas.

Spécifications techniques

Tension de fonctionnement (un) : 140V - 300V AC

Fréquence de fonctionnement : 50/60 Hz

Consommation électrique : <4VA

Température de fonctionnement : -20°C.....+55°C

Précision de mesure : ±1%

Plage de mesure (L-N) : 5V - 300V AC (la tension sur L1 doit être au moins de 140V)

Plage de mesure (L-L) : 5V - 500V AC

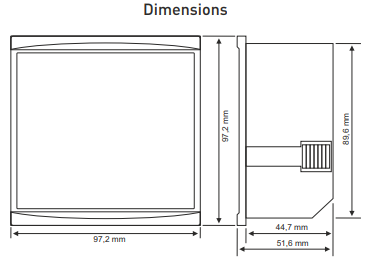

Dimensions des trous de montage : 91x91 mm

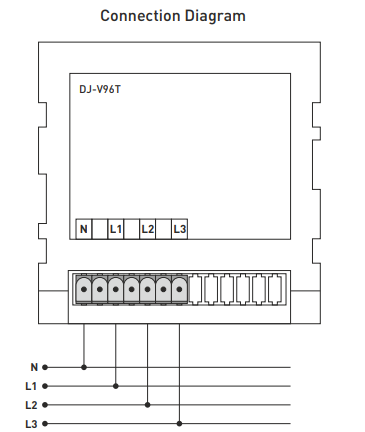

Type de connexion : connecteur enfichable

Affichage : 3x3 chiffres, 14 mm

Poids : maximum 300 g

Hauteur d'utilisation : <2000 mètres

Diamètre du câble : 1,5 mm²
