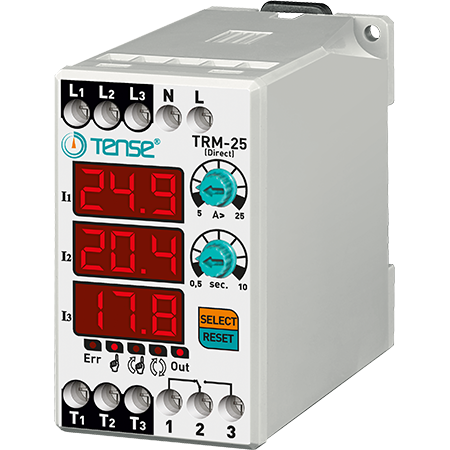

Relais de surcharge direct numérique avec affichage LED 3×3 chiffres TRM-25

Relais de charge numérique direct avec affichage LED 3×3 chiffres, triphasé avec minuterie, plage 0,1-25 A, fabricant TENSE (Turquie)

Les relais thermiques numériques sont conçus pour prévenir et contrôler les dommages aux charges causés par un courant élevé.

- 0,1-25 A (valeur de surcharge réglable)
- 50 % d'asymétrie de courant fixe
- Temps de retard de défaut réglable
- Mode de fonctionnement : réglable (automatique, semi-automatique, manuel)
- Transformateurs de courant internes

Application et principe de fonctionnement de l'appareil

Connectez l'appareil selon le schéma de câblage. Connectez l'appareil selon le schéma de câblage. Après mise sous tension, l'écran affiche les valeurs réglées pendant 5 secondes.

- Utilisez le réglage "A>" pour définir la valeur de surcharge . La valeur réglée s'affiche sur l'écran gauche.
- Utilisez le réglage "t" pour définir le temps de retard . La valeur réglée s'affiche également sur l'écran gauche.

Lorsque l'appareil est alimenté, le relais est activé, le contact de sortie commute sur la borne 3 et le voyant OUT s'allume. Si le courant dépasse la valeur de surcharge réglée (A>), l'appareil commence à décompter le temps de retard et le voyant ERR s'allume. Une fois le temps écoulé, le relais se désactive, le contact commute sur la borne 1 et le voyant OUT s'éteint.

La série TRM-12 de relais électroniques de courant est conçue pour couper automatiquement les appareils lorsque le courant maximal autorisé est dépassé, avec une plage de coupure programmable, un temps de coupure et un temps de retour réglables.
Il existe également 3 modes pour revenir à l'état "fonctionnement" - MANUEL, SEMI-AUTOMATIQUE, AUTOMATIQUE.

Modes de réinitialisation :

- Mode manuel : Après une surcharge, l'appareil doit être réinitialisé en appuyant sur le bouton de réinitialisation. En mode manuel, la LED correspondante reste allumée.
- Mode semi-automatique : L'appareil réinitialise automatiquement le système trois fois en cas de surcharge, puis attend une réinitialisation manuelle en cas d'autre défaut. En mode semi-automatique, la LED correspondante clignote.
- Mode automatique : L'appareil réinitialise automatiquement le système à chaque fois qu'une surcharge se produit. En mode automatique, la LED correspondante clignote.

Remarque : Maintenez le bouton de sélection enfoncé pendant 10 secondes pour changer de mode. Lorsque le mode est modifié, la LED correspondante s'allume.

Asymétrie 50 % (fixe)

Si la différence entre le courant de phase le plus élevé et le plus bas est supérieure à 50 %, l'appareil passe en mode défaut d'asymétrie en moins de 2 secondes.
(Pendant le fonctionnement du moteur, cela évite d'endommager le système en cas de perte d'une phase).

En cas de défaut d'asymétrie :
- Le groupe d'affichage des deux phases ayant causé la faute clignote et l'indicateur ERR s'allume.
- Si le courant est inférieur à 2 A, l'appareil ne contrôle pas l'asymétrie.
- Pour sortir du mode d'erreur d'asymétrie, l'appareil doit être réinitialisé manuellement.

Paramètres techniques

- Tension de fonctionnement : 150-260 VAC
- Fréquence de fonctionnement : 50/60 Hz
- Consommation de courant : < 6 VA
- Température de fonctionnement : -20 °C à +55 °C
- Affichage : 3×3 chiffres, 5 LED
- Réglage du surcourant (A>) : 0,1-25 A
- Temps de retard : 0,1-20 s
- Type de connexion : connexion à vis
- Contacts : 5 A / 250 V AC (charge active)
- Diamètre du fil : 2,5 mm²
- Poids : max. 250 g
- Montage : sur rail DIN
- Altitude d'utilisation : < 2000 m

Remarque : Les TRM-50, TRM-100, TRM-200 et TRM-300 ne peuvent être utilisés qu'avec les transformateurs de courant fournis.

Le TRM-400 peut être utilisé avec le transformateur de courant 400/5 fourni avec le TRM-400.
