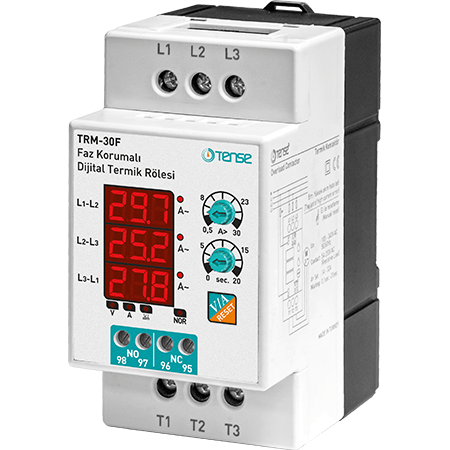

Relais de surcharge numérique avec protection de tension et écran LED 3×3 chiffres TRM-30F

Relais de surveillance de surintensité TRM-30F avec affichage, 3 phases jusqu'à 25A

Il est conçu pour protéger les équipements sensibles aux valeurs de courant et de tension de fonctionnement contre les défauts pouvant survenir en raison de :

• surcharge de courant (valeur de courant réglable 0,5 ... 30 A)
• asymétrie de courant (50 %, valeur fixe)
• asymétrie de tension (30 %, valeur fixe)
• surtension et sous-tension (Umin : 265 V, Umax : 440 V, valeur fixe)

Avec le relais de surintensité numérique TRM-30F avec affichage, vous pouvez visualiser le courant dans chaque phase et protéger le moteur ou l'appareil contre la surintensité, la surtension, la sous-tension, la perte de phase et l'inversion de phase. Ces relais de surcharge numériques sont conçus pour éviter les dommages au moteur/charge causés par des courants élevés, tout en permettant de contrôler le courant dans chaque phase sur l'affichage. Ils peuvent également vérifier les valeurs cumulatives de tension entre les phases.

Grâce aux deux relais de sortie (1x NO, 1x NC), il est également possible de contrôler ou d'éteindre la charge lorsqu'un point de consigne de surintensité est atteint, ou d'activer un contact de signalisation vers le système de contrôle. Les relais numériques TRM-xx ont des transformateurs de courant intégrés et un affichage 3x3 chiffres pour l'affichage du courant.

Application et principe de fonctionnement

1. Connectez l'appareil selon le schéma de connexion. Des connexions incorrectes peuvent endommager l'appareil.
2. Réglez la surintensité de l'appareil avec le régulateur ">A" conformément au courant de fonctionnement de la charge que vous allez contrôler.
3. Lorsque le courant est connecté, la valeur de surintensité réglée apparaît sur l'affichage supérieur dans la première seconde et le temps d'attente pour la faute sur l'affichage du milieu.
4. Les valeurs réelles des courants des phases sont affichées après une seconde et la LED d'indication s'allume.
5. Lorsque le bouton "V/A/RESET" est enfoncé, les valeurs de la tension combinée entre les phases sont affichées.

Pilotes

• "A>" - réglage de la surcharge admissible ; la valeur est affichée sur l'écran supérieur.
• "sec." - réglage du temps d'attente pour la faute de surintensité ; la valeur est affichée sur l'écran central.

État du contact

• NO 95-96, NC 97-98 :

• Appareil hors tension ou en défaut : NO ouvert, NC fermé.
• Appareil sous tension et sans défaut : NO ouvert, NC ouvert.

Indication LED

• LED "V" - s'allume en cas de surtension/sous-tension ou d'erreur de tension asymétrique.
• LED "A" - s'allume en cas de courant élevé ou d'asymétrie de courant.
• LED "XI" - s'allume en cas d'erreur d'ordre des phases.
• LED "NOR" - s'allume lorsque l'appareil est sous tension et que le système est sans défaut.

Fonction du bouton "V/A/RESET

• Réinitialiser : Appuyez pendant 3 secondes pour annuler la faute, la LED "A" s'éteint, le contact NO s'active, le contact NC s'ouvre.
• V/A : Une pression courte bascule l'affichage entre les valeurs de courant et de tension.

Protection et principe de fonctionnement

1. Protection contre la surcharge (0,5-30 A) :

• Entrée en état de défaut : lorsque le courant de surcharge réglé est dépassé, le temps réglé est attendu. L'affichage de phase clignote, la LED "A" est allumée, NO ouvert, NC fermé, LED NOR éteinte.
• Sortie de l'état de défaut : courant en dessous du seuil, maintenir le reset appuyé pendant 3 secondes.

2. Protection contre l'asymétrie de courant :

• Entrée : différence de courant entre phases >50%, attendre 3 secondes, l'affichage clignote, la LED "A" est allumée.
• Sortie : différence <50%, appuyez sur reset pendant 3 secondes.

3. Protection contre la surtension (U>440 V) :

• Entrée : tension >440 V, attendre 3 secondes, l'affichage clignote, la LED "V" est allumée.
• Sortie : tension <435 V pendant 3 secondes.

4. Protection contre la sous-tension (U<265 V) :

• Entrée : tension <265 V, attendre 3 secondes, l'affichage clignote, la LED "V" est allumée.
• Sortie : tension >270 V pendant 3 secondes.

5. Protection contre l'asymétrie de tension :

• Entrée : différence de tension >30%, attendre 3 secondes, l'affichage clignote, la LED "V" est allumée.
• Sortie : différence <30% pendant 3 secondes.

6. Protection de séquence de phase :

• Une mauvaise connexion de phase fait s'allumer la LED "XI".

Calcul de l'asymétrie actuelle

L'instrument calcule l'asymétrie selon la formule :

Exemple : ((25 - 15) / 25) × 100 = 40% d'asymétrie de courant.

Spécification technique

• Tension d'alimentation : tension mesurée 3f 3x400 VAC
• Tension de service (Un) : 3x380 VAC 50/60 Hz, puissance propre <10 VA
• Surcharge réglable (Overload) : 0,5-30 A
• Temps d'attente en cas de défaut (t) : 0-20 s
• Affichage : 3x3 chiffres, 9 mm de haut, 7 LED d'indication
• Surtension : 440 V (L-L)
• Sous-tension : 265 V (L-L)
• Asymétrie de tension : 30%
• Asymétrie de courant : 50%
• Temps d'attente pour défaut d'asymétrie : 3 s
• 2x relais de sortie (1x NO, 1x NC) : 3 A / 250 V AC (charge ohmique)
• Type de connexion : bornes à vis
• Section de câble : 2,5 mm² (contacts relais) / 6 mm² (charges d'entrée et de sortie pour mesure)
• Poids : max. 380 g
• Montage : sur rail DIN
• Température de fonctionnement : -20°C ... +55°C
• Altitude d'utilisation : <2000 m
