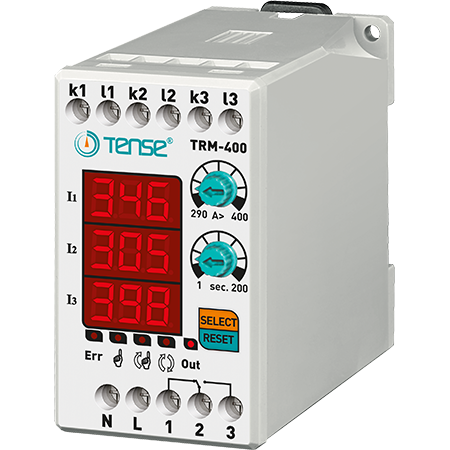

Relais de surcharge numérique avec affichage LED 3×3 chiffres TRM-400

Relais de surveillance/limitation de charge, triphasé, plage 290-400 A, fabricant TENSE (Turquie)

Le relais de surcharge numérique TRM-400 est conçu pour protéger les charges contre les dommages causés par des courants élevés tout en régulant leur fonctionnement.

• 290-400 A (valeur de surcharge réglable)
• Temps de retard de défaut réglable
• Mode de fonctionnement réglable (automatique, semi-automatique, manuel)
• Lorsque vous achetez un relais de courant TENSE, vous obtenez un appareil prêt à l'emploi - les transformateurs de courant sont inclus.

Utilisation de l'appareil et principe de fonctionnement

1. Connectez l'appareil selon le schéma de câblage joint.
2. Une fois le câblage terminé, connectez l'alimentation. Après la mise sous tension, l'écran affiche les valeurs réglées pendant 5 secondes.
3. Utilisez le réglage "A>" pour définir la valeur de surcharge. La valeur réglée s'affiche sur l'écran de gauche.
4. Utilisez le réglage "t" pour définir le temps de retard. La valeur réglée est également affichée sur l'écran gauche.

Lors de la mise sous tension de l'appareil :

• Le relais s'enclenche, le contact de sortie commute vers la borne 3 et l'indicateur OUT s'allume.
• Si le courant dépasse la valeur de surcharge réglée (A>), l'appareil compte le temps de retard et l'indicateur ERR s'allume.
• Une fois le temps réglé écoulé, le relais ouvre le contact, commute vers la borne 1 et l'indicateur OUT s'éteint.

La série TRM-400 de relais électroniques de courant est conçue pour couper automatiquement les consommateurs lorsque le courant maximal autorisé est dépassé. Elle dispose d'une plage de coupure programmable et de la possibilité de régler le temps de coupure et le temps de coupure inversé. Il existe 3 modes pour revenir à l'état "fonctionnel" - MANUEL, SEMI-AUTO, AUTO.

Modes de réinitialisation

• Mode manuel : Pour réinitialiser l'appareil après une surcharge, le bouton de réinitialisation doit être enfoncé. Dans ce mode, la LED correspondante s'allume.
• Mode semi-automatique : Cela permet à l'appareil de réinitialiser automatiquement le système trois fois en cas de surcharge, puis d'attendre une réinitialisation manuelle lors de la prochaine erreur. La LED correspondante s'allume.
• Mode automatique : L'appareil réinitialise automatiquement le système chaque fois qu'une erreur de surcharge se produit. La LED correspondante s'allume.

Remarque : Maintenez le bouton de sélection enfoncé pendant 10 secondes pour changer de mode. Lorsque le mode est modifié, la LED correspondante s'allume.

Paramètres techniques

• Tension de fonctionnement : 150-260 VAC
• Fréquence de fonctionnement : 50/60 Hz
• Consommation électrique : <6 VA
• Température de fonctionnement : -20 °C ... +55 °C
• Affichage : 3 × 3 chiffres, 5 LED
• Valeur de surcharge (A>) : 290-400 A
• Temps de retard : 1-200 s
• Type de connexion : connexion à vis
• Contacts : 5 A / 250 V AC (charge active)
• Section de câble : 2,5 mm²
• Poids : max. 250 g
• Montage : sur rail DIN
• Hauteur maximale : <2000 m

Remarque : Les TRM-50, TRM-100, TRM-200 et TRM-300 ne peuvent être utilisés qu'avec les transformateurs de courant fournis.

Le TRM-400 peut être utilisé avec le transformateur de courant 400/5 fourni avec le TRM-400.
