Jauge de niveau pour forage de puits / Régulateur pour pompe monophasée DIN 30A

Unité de commande pour pompe submersible monophasée jusqu'à 4 kW, 150 V-270 V AC, 30 A, Tense

Réf. : MDK-03

Électrodes (capteurs de niveau de liquide) non incluses

La nouvelle unité de commande MDK-03 de Tense est conçue pour protéger les pompes submersibles monophasées contre tous les problèmes possibles pouvant survenir lors de l'utilisation, tels que les surtensions et pics, le manque d'eau dans le puits ou le forage, et la surcharge de la pompe. Avec les fonctions intégrées, vous pouvez également surveiller le niveau de remplissage du réservoir, régler des délais pour les situations d'urgence, surveiller les courants de pointe et activer ou désactiver le système à distance.

Informations techniques :

Tension de fonctionnement : 150-270 VAC.

Fréquence : 50 Hz

Plage de courant : 1-30 A

Consommation électrique : <6 W

Sensibilité du liquide : <50 kOhm

Indice de protection : IP20

Plage de température de fonctionnement : -20 °C à +55 °C

Section de câble : max. 10 mm², électrodes jusqu'à 2,5 mm²

Poids : 0,25 kg

Altitude d'installation : moins de 2000 m

Utilisation du régulateur

Lisez le chapitre "Important !" avant de connecter l'appareil. Connectez les capteurs et le fil de phase de la pompe à l'appareil selon le schéma de connexion sur la fiche technique, puis branchez l'alimentation. Vérifiez que les réglages d'usine de l'appareil correspondent aux paramètres de fonctionnement de votre pompe. Si nécessaire, les paramètres suivants peuvent être modifiés :

(P1) - Tension maximale admissible (230...270 V, réglage d'usine 245 V)

(P2) - Courant maximal admissible (1...20 A, réglage usine 5 A)

(P3) - Tension minimale admissible (150...210 V, réglage usine 160 V)

(P4) - Courant minimal admissible (1...20 A, réglage usine 0 A)

(P5) - Délai de réaction en cas d'erreur (0...850 s, réglage usine 2 s)

(P6) - Temps de réinitialisation automatique après une coupure de courant (OFF...850 s, réglage usine OFF)

(P7) - Multiplicateur de courant pour l'intervalle de démarrage (1...10, réglage usine 3) (P8) - Durée de l'intervalle de démarrage (0...850 s, réglage usine 10 s)

(P9) - Nombre de réinitialisations automatiques de l'erreur actuelle après lesquelles l'appareil passe en mode d'urgence et nécessite l'intervention de l'opérateur (VYP....200, réglage usine VYP)

(P10) - Temps de retard de la réaction du capteur supérieur (un retard plus long signifie que la pompe s'enclenche moins souvent, prolongeant ainsi sa durée de vie) (0....850 min, réglage usine 0 s min)

(P11) - Indique si les électrodes sont sous l'eau : si la valeur est inférieure à 230, il y a de l'eau (affichage rouge indique l'électrode supérieure, affichage jaune indique l'électrode inférieure)

(P12) - Programme la mémoire du dernier état du régulateur pour l'arrêt (0...1, réglage usine 1)

Après la première connexion à l'alimentation, l'appareil attend 4 secondes, analyse ensuite les paramètres du réseau et leur conformité avec les paramètres réglés, vérifie s'il y a de l'eau dans le puits, s'il y a de la place dans le réservoir de stockage et si le contrôleur est en mode "START" (l'indicateur vert "START" est allumé), il active les contacts de commande et allume l'indicateur vert supérieur "pompe". Les affichages indiquent les valeurs actuelles de tension et de courant.

Appuyez sur le bouton START pour passer en mode.

Appuyez sur le bouton STOP pour passer en mode. En mode, l'appareil n'effectue aucun contrôle et ne démarre pas la pompe.

Notez également que si vous prévoyez d'utiliser le relais de niveau sans le capteur à flotteur et l'interrupteur externe, vous devez placer des cavaliers sur les bornes "ON-OFF" et "FLATOR" ; sinon, la commande ne fonctionnera pas ou pas correctement.

Important!!! Lisez ce chapitre avant de connecter l'appareil :

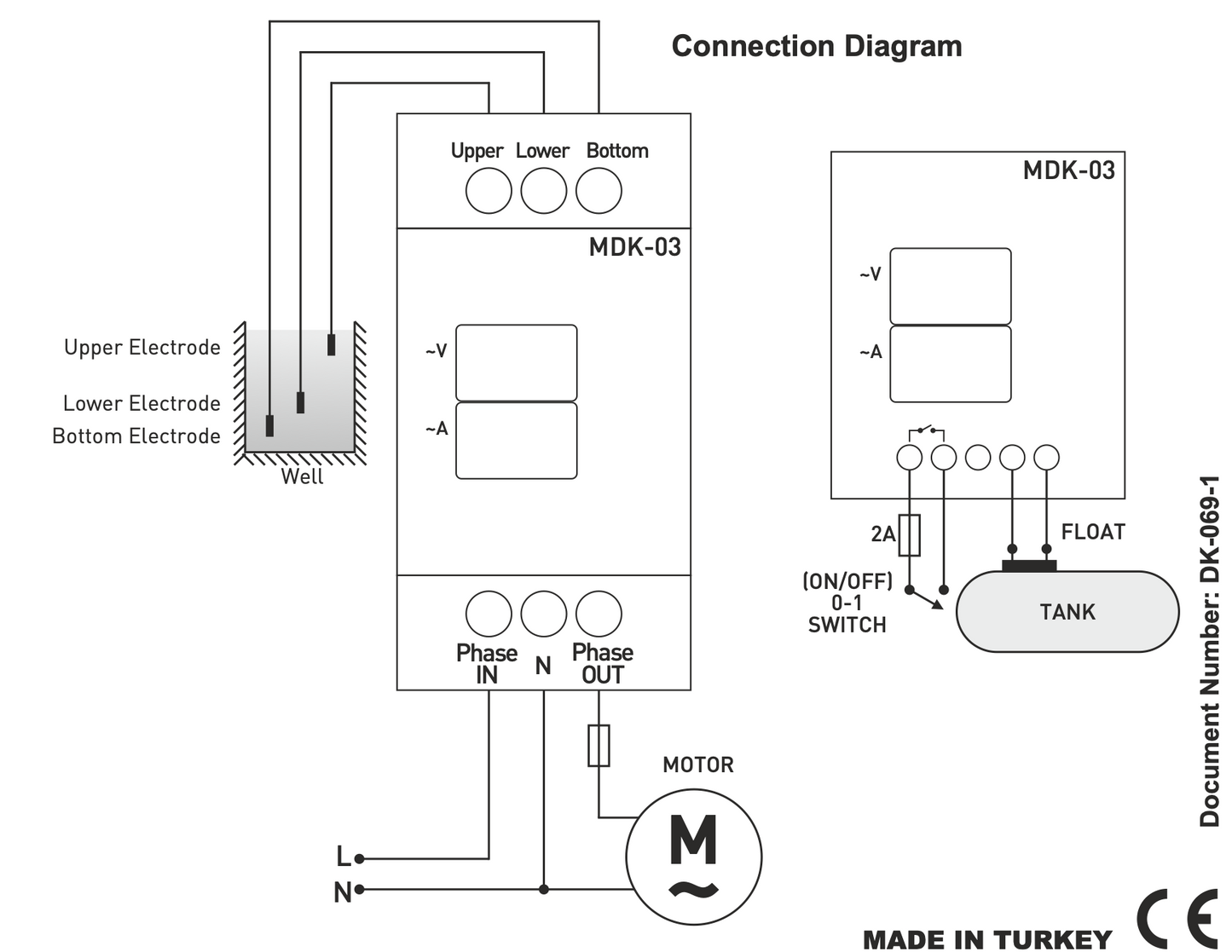

- Le régulateur de pompe submersible doit être connecté selon le schéma de câblage dans la fiche technique du produit.

- Assurez-vous que le liquide pompé par la pompe n'est ni inflammable ni explosif.

- La température au point d'installation du contrôleur doit être supérieure à 0 °C.

- Ne jamais appliquer de tension aux entrées du contrôleur pour connecter le capteur à flotteur.
