Relais mémoire bistable / Relais marche-arrêt, impulsion impulsion / Interrupteur à impulsion

Relais à impulsions électronique bistable TENSE (start-stop/relais mémoire), 150-260 V AC

Relais à impulsions électronique bistable de TENSE (Turquie) permettant de commander l’éclairage ou d’autres appareils depuis un nombre quelconque d’emplacements à l’aide de boutons-poussoirs connectés en parallèle. Il est idéal pour les installations domestiques, les bâtiments commerciaux et les systèmes industriels nécessitant un contrôle par impulsion simple sans utiliser les interrupteurs d’escalier ou va-et-vient conventionnels.

Description et fonctions

Avec le relais, l’appareil peut être activé ou désactivé sur la base d’une courte impulsion d’un bouton temporaire (sonnette). Un mécanisme bistable interne fait changer l’état du relais après l’appui sur le bouton et le maintient dans cet état jusqu’à la prochaine impulsion. Cela permet une commande simple et fiable par un ou plusieurs régulateurs en parallèle.

Un grand avantage de ce modèle est la sécurité accrue - il n’est pas nécessaire d’alimenter l’entrée du bouton-poussoir en 220/230 V secteur. Un simple court-circuit des contacts du bouton suffit, ce qui ne met pas l’utilisateur en danger et évite la présence de fils sous tension au point de commande.

Avantages et fonctions

Fonctionnement sûr sans haute tension sur les boutons
Les entrées de commande fonctionnent uniquement selon le principe du circuit fermé, éliminant ainsi tout risque de choc électrique.

Commande depuis un nombre quelconque d’emplacements
En raccordant un nombre quelconque de boutons en parallèle, vous pouvez remplacer les systèmes de croisement et de commutation et simplifier considérablement le câblage.

Économise le câblage
Grâce au câblage parallèle à deux fils des boutons, il n’est plus nécessaire d’avoir des combinaisons complexes d’interrupteurs.

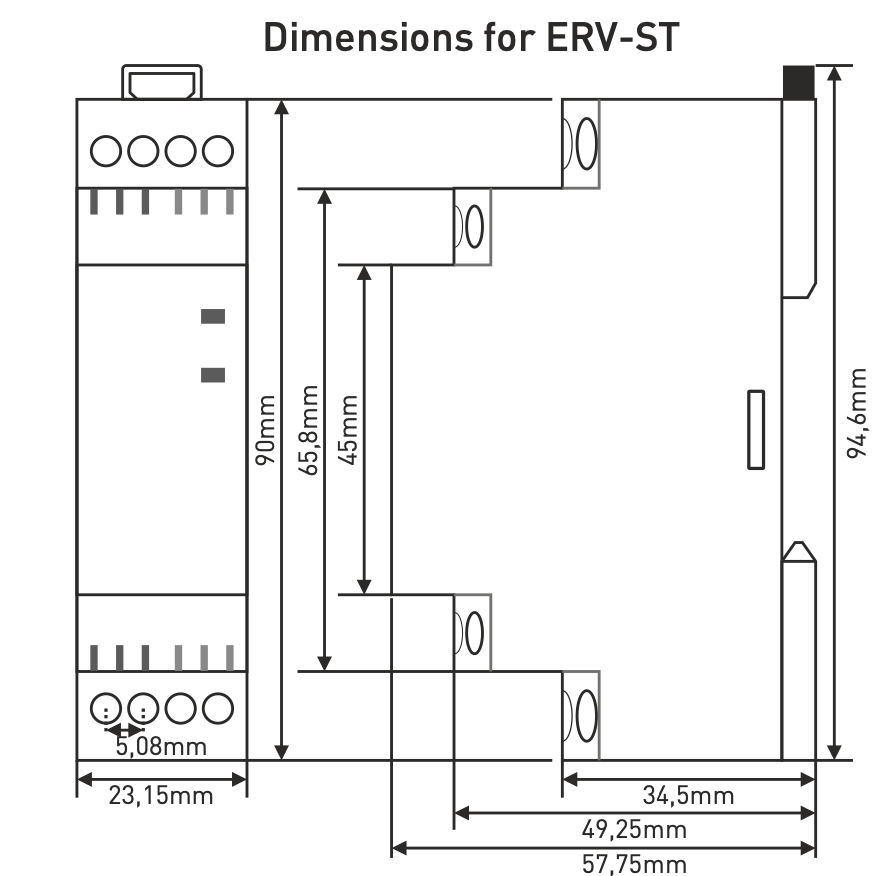

Format compact - 1 module
Le relais prend peu de place et s’installe facilement dans tout panneau de commande domestique ou industriel.

Montage sur rail DIN 35 mm
Permet un montage rapide standardisé dans les tableaux de commande.

Données techniques

• Type : relais impulsion bistable électronique

• Fonction : démarrage-arrêt, relais mémoire

• Alimentation : 150-260 V AC, 50/60 Hz

• Commande : boutons-poussoirs (commutation par impulsion)

• Contact : 1contact de commutation (NO/NC)

• Montage : Rail DIN 35 mm

• Largeur : 1 module
