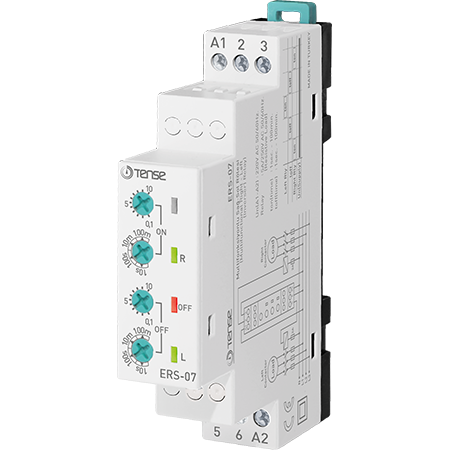

Zyklisches Relais mit Zeitumkehr - "links-rechts / hoch-runter / vorwärts-rückwärts".

Produktbeschreibung

Das invers umgekehrte zyklische Zeitrelais ist für das abwechselnde Schalten von zwei unabhängigen Lasten ausgelegt. Es kann in den Modi links-rechts, hoch-runter, vorwärts-rückwärts verwendet werden und ist auch ideal für das Umkehren von Elektromotoren mit einer Sicherheitsverzögerung zwischen den Schaltvorgängen.
Typische Anwendungen sind automatische Zyklen in Geschirrspülern, Waschmaschinen, Türautomaten, Hebemechanismen, Förderbändern oder Bewegungssystemen.

Hauptfunktionen

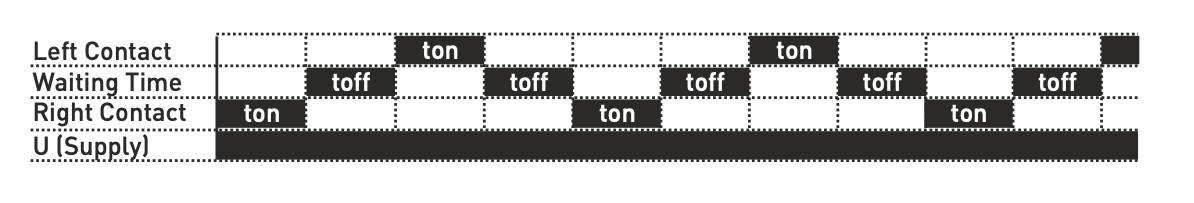

• Zyklisches Schalten von zwei Ausgängen nach eingestellten Zeiten

• Modi:

  • links - rechts

  • hoch - runter

  • vorwärts - rückwärts

• Eingebaute Sicherheitsverzögerung zwischen den Schaltern

• Ton- und Toff-Timing unabhängig wählbar

• Einstellbereich 0,1 s bis 100 Minuten für beide Zeiten

• Geeignet zur Steuerung von Motoren, Aktuatoren, Ventilen, Antrieben und Wechselstromlasten

Anwendung

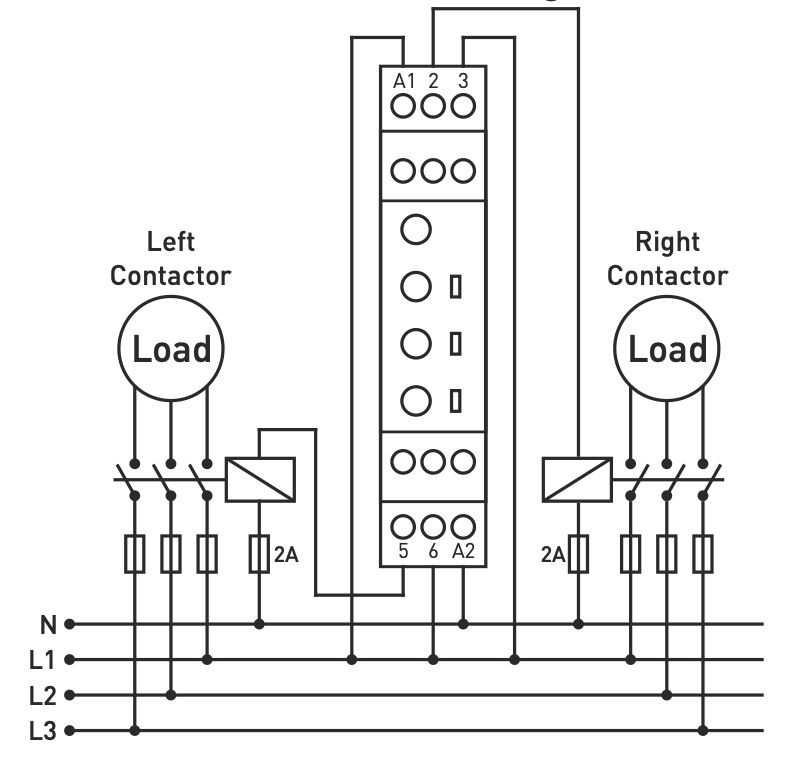

• Umgekehrter Betrieb von Elektromotoren

• Automatische „Hin- und Her“-Zyklen

• Schiebemechanismen, Hebesysteme

• Belüftungs- und Pumpsysteme mit zwei Stufen

• Geräte für Geschirrspüler, Waschmaschinen, Förderbänder

• Steuerung von Werbe-Bewegungselementen oder rotierenden Geräten

Montage

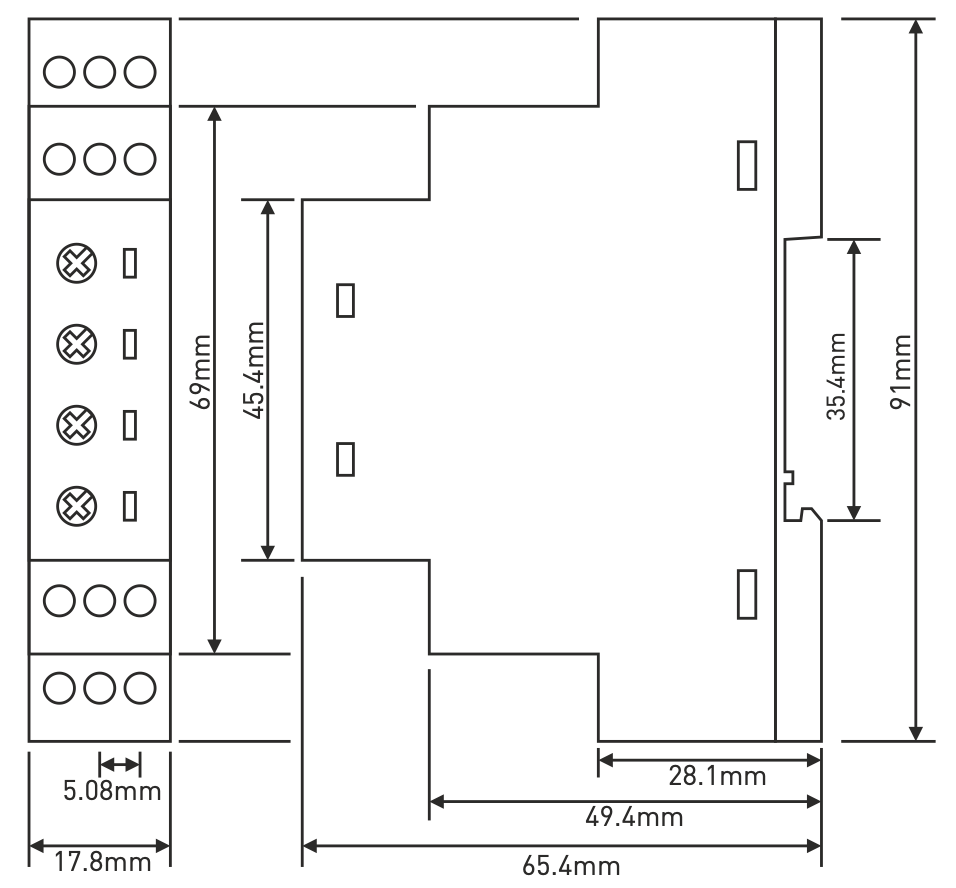

• Installation auf Standard 35 mm DIN-Schiene

• Geeignet für Schaltschränke, Industriegehäuse und Automatisierungssysteme
