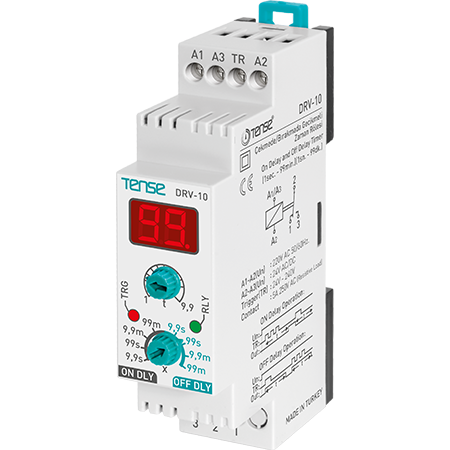

Digitales Zeitrelais DRV-10 mit Ein-/Aus-Verzögerung, Display und Steuersignal

Das DRV-10 digitale Zeitrelais ist ein universelles Gerät zur zeitgesteuerten Steuerung elektrischer Geräte. Sie können damit eine EIN-Verzögerung oder eine AUS-Verzögerung bis zu 99 Minuten einstellen. Das Relais wird durch ein Steuersignal am TR-Eingang aktiviert und eignet sich für Haushalts-, Gewerbe- und Industrieanwendungen, bei denen eine präzise Zeitsteuerung erforderlich ist.

Das Relais verfügt über eine gut ablesbare Digitalanzeige, LED-Statusanzeige und eine universelle Stromversorgung von 230 V AC/DC oder 24 V AC/VDC. Dank des schmalen Designs nimmt es nur minimalen Platz im Schaltschrank ein.

Funktionen und Merkmale

Digitalanzeige
Damit kann der Countdown einfach eingestellt und überwacht werden. Zeigt die Zeit in Sekunden oder Minuten an, je nach gewähltem Modus.

Zwei Betriebsarten - EIN-Verzögerung und AUS-Verzögerung
Das Relais kann verwendet werden, um das EIN- oder AUS-Schalten des Geräts basierend auf einem Steuersignal zu verzögern.

Schalten über TR-Eingang
Zeitfunktionen werden durch die steigende Flanke des Signals am TR-Eingang (TRG) aktiviert.

LED-Anzeige
Zwei LEDs zeigen den Status der Stromversorgung und den Status der Relaisspule an.

Universelle Stromversorgung
- 230 V AC/DC (Klemmen A1-A2)
- 24 V AC/VDC (Klemmen A2-A3)

Einfache Montage auf DIN-Schiene
Kompaktes Design (23 mm breit) ermöglicht sogar die Montage in kleinen Gehäusen. IP20-Schutz.

Technische Parameter

• Zeitbereich: 1 s - 99 min

• Kontakt: 1× schaltend NO/NC, 5 A / 250 V AC

• LED-Anzeige: Stromversorgung, Relaisspule

• Stromversorgung:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Montage: 35 mm DIN-Schiene

• Schutzart: IP20

• Abmessungen: 90 × 23 × 58 mm

Anwendung

Das Relais ist geeignet für:

• verzögertes Schalten von Ventilatoren (Toilette, Badezimmer), Beleuchtung

• Anlaufsteuerung von Motoren

• verzögertes Schalten von Schützen

• zeitgesteuerte Prozesse in Haushalts- und Industrieanwendungen

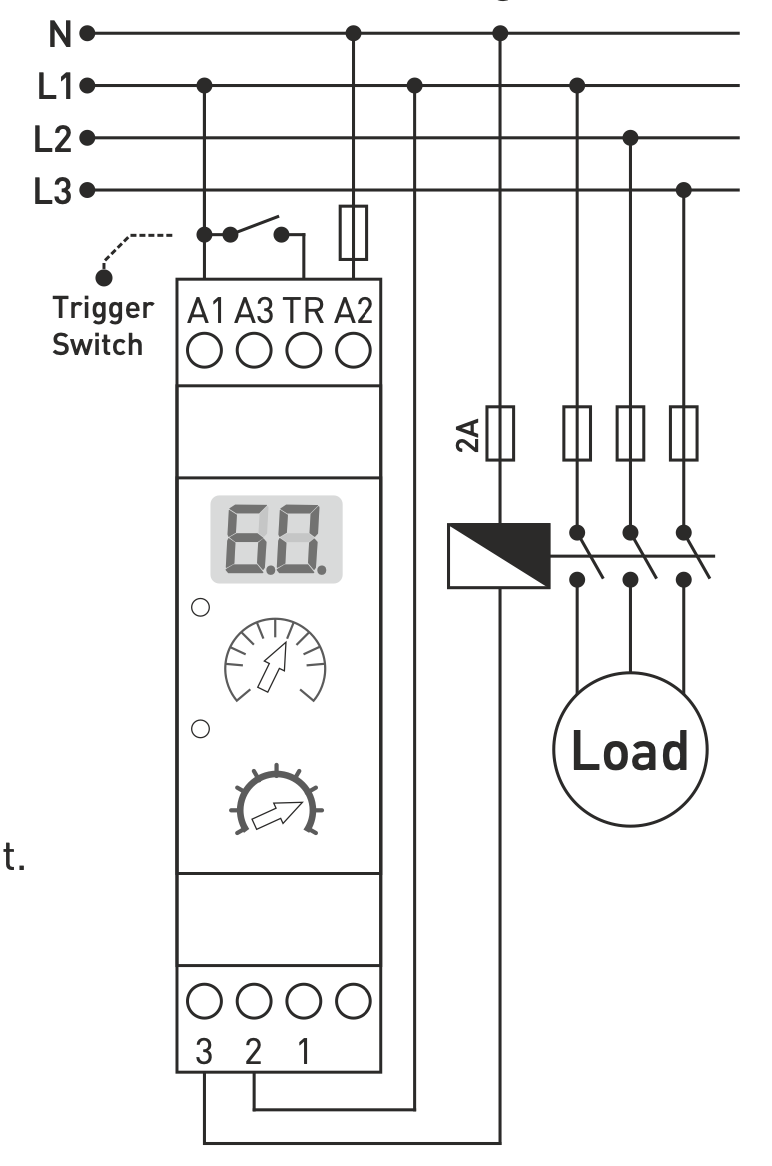

Wenn ein Signal angelegt wird, wird die Zeitmessung gemäß dem ausgewählten Modus aktiviert. Der Countdown ist auf dem Display sichtbar.

Funktionsbeschreibung

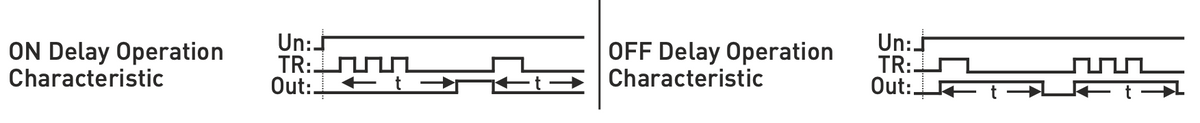

EIN Verzögerung - verzögertes Einschalten

• Nach der steigenden Flanke des Signals am TR-Eingang beginnt der Countdown der eingestellten Zeit.

• Nachdem die Zeit abgelaufen ist, wird der Schließer-Kontakt des Relais eingeschaltet.

• Das Relais bleibt eingeschaltet bis zur nächsten steigenden Flanke des Signals am TRG-Eingang.

• Das Display zeigt den Countdown bis zum Einschalten an.

AUS Verzögerung

• Nach der steigenden Flanke des Signals wird das Relais sofort eingeschaltet.

• Das Relais bleibt für die vom Timer eingestellte Zeit eingeschaltet.

• Das Display zeigt den Countdown bis zum Ausschalten an.
