Temperatur- und Feuchtigkeitsregler HT-310 TENSE

Produktbeschreibung

Relais für Temperatur- und Feuchtigkeitsregelung. Der Feuchtigkeits- und Temperaturregler verfügt über separate Ausgänge, Hysterese-Einstellung und ist für den Einbau in Unterputzdosen konzipiert. Gerätemaße: 72 × 36 × 100 mm.

Dieser Regler ist geeignet zur Steuerung von Klimaanlagen, Heizsystemen, Entfeuchtung, Heizung und anderen Prozessen, bei denen Temperatur und Feuchtigkeit gemessen und geregelt werden müssen.

Hauptmerkmale

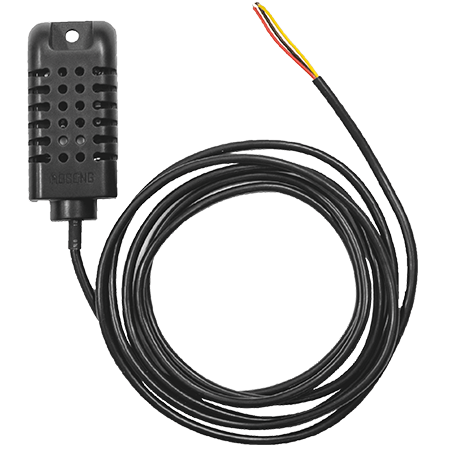

• Sensortyp: NT-310 (gemeinsam für Temperatur und Feuchtigkeit)

• Temperaturmessbereich: -19,9 °C ... +80,0 °C; Schrittweite 1 °C

• Messbereich Feuchtigkeit: 5% ... 95%; Schritt 1

• Regelprinzip: EIN-AUS

• Ausgänge:

  • °C AUS: schaltender Steuerkontakt, 2A Widerstandslast für Temperatur

  • %RH AUS: Öffnerkontakt, 2A Widerstandslast für Feuchtigkeit

• Betriebsarten:

  • Temperatur: Kühlen / Heizen

  • Feuchtigkeit: Entfeuchtung / Befeuchtung

• Hysterese: separat einstellbar für Temperatur und Feuchtigkeit

• ALARM: Auswahl zwischen absoluter, relativer Temperatur oder Sensorfehler

• EIN/AUS-Verzögerung: für Kühlmodus (z. B. Kompressoren)

• Fester Offset: einstellbar für Temperatur oder Feuchtigkeit bei Änderung der Sensordrahtlänge

• Passwortschutz: Schutz der eingestellten Parameter

• Speicher: nichtflüchtiger EEPROM-Speicher zur Speicherung der Einstellungen

• Anschluss: einfaches Trennen/Anschließen am gesteuerten Gerät mittels Schnellverbindern

• Stromversorgung: 100-240 V, 50-60 Hz

Anwendung

Der Regler kann verwendet werden als:

• Hygrostat / Hygrometer / Feuchtigkeitsmesser / Dichtemessgerät (Hygrometer)

• Thermostat / thermisches Relais

• Relais zur Messung des Feuchtigkeitsniveaus und der Lufttemperatur

Sicherheitswarnung

• Achten Sie auf die Polarität beim Anschluss des Temperatursensors, falsche Anschlüsse können zu einer Beschädigung des Sensors oder einer fehlerhaften Funktion des Reglers führen.

• Verwenden Sie beim Anschluss des Reglers an die Stromversorgung eine Sicherung von 250 mA / 250 V und Kabel mit dem richtigen Querschnitt.

• Beachten Sie die elektrischen Sicherheitsvorschriften.

• Verwenden Sie geschirmtes, verdrilltes Erdungskabel für Signalkontakte. Halten Sie die Kabel von Stromleitungen, Schaltern und elektromagnetischen Feldern fern.

• Wichtig: Das Gerät muss in einer Umgebung mit einer Temperatur von -20...+55 °C installiert werden, da sich sonst das Kunststoffgehäuse verformen kann und der Regler beschädigt werden kann.
