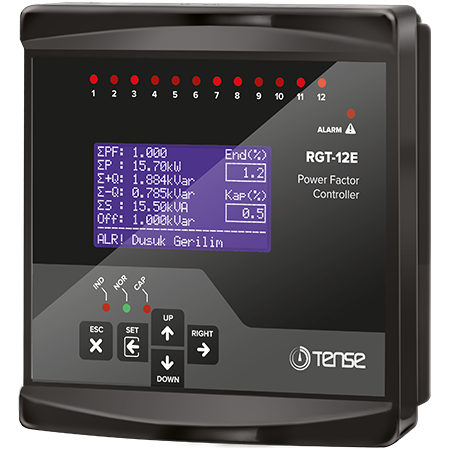

Leistungsfaktorregler 12 Stufen + TCR mit 2,9" grafischem LCD-Bildschirm (TENSE) - RGT-12E

Der RGT-12E Blindleistungsregler von TENSE ist ein vollautomatischer und sehr präziser Regler, der für eine optimale Steuerung der Kompensationsphasen in Stromversorgungssystemen entwickelt wurde. Mit digitaler Messung, intelligenten Algorithmen und einem grafischen LCD-Display sorgt er für einen stabilen Leistungsfaktor, eine effiziente Blindleistungsregelung und den Schutz der Kompensationsgeräte.

Hauptmerkmale und Funktionen

Automatische Erkennung der Kompensationsphasen

Der Regler konfiguriert sich nach dem Einschalten selbst:

• erkennt automatisch die Größe der angeschlossenen Kondensatorstufen

• es ist auch möglich, die Parameter manuell einzugeben

• das System überwacht kontinuierlich den Status jeder Stufe

Intelligente Schaltsteuerung

Der Regler schaltet die Phasen ein und aus, sodass:

• Ein stabiler Leistungsfaktor wird mit einer minimalen Anzahl von Schaltvorgängen erreicht

• die einzelnen Stufen gleichmäßig belastet werden

• Kondensatoren mit der geringsten Restladung bevorzugt werden

• der Status jeder Stufe gleichzeitig überwacht wird (Störungen, Leistungsschwankungen, Entfernen und Wiedereinsetzen).

TCR-Unterstützung (Thyristor Switched Reactor)

Der Regler ermöglicht die Kompensationssteuerung mit thyristorgeschalteten Reaktoren, was ideal ist für:

• Industrielle Anwendungen

• Dynamische Kompensation

• Systeme mit häufigen Lastwechseln

Fortgeschrittene Messung und Analyse

• Messung von harmonischen Spannungen und Strömen bis zur 31. Harmonischen

• Gesamtenergiemonitoring (Import/Export)

• THD-V- und THD-I-Messungen für jede Phase

• Leistungsanalyse erzeugen (20 Proben von 9999 Min) – sehr nützlich bei der Auslegung von KompensationszusammensetzungenFlexibelVerdrahtung von Kompensationselementen

Anwendungsoptionen:

• Einphasige Kondensatoren

• Zweiphasige Kondensatoren

• Dreiphasige Kondensatoren

• Shuntreaktoren

Einstellbare Zeitfunktionen

Kann eingestellt werden:

• Interventionszeit

• Entladezeit

• Absetzzeit
  Dadurch kann die Regelung genau an die Art des Betriebs angepasst werden.

Generatorfunktionen

Der Regler verfügt über:

• Generatorsteuereingang

• Kompensationsfunktion für Generatorversorgung

Technische Merkmale (kurze Übersicht)

• 12 Relais-Kompensationsausgänge

• TCR-Unterstützung

• Grafisches LCD-Display 2,9"

• Automatische Phasenerkennung

• Harmonische Messung bis zur 31. Ordnung

• Energiestatistiken und Historie

• THD-V / THD-I

• Unterstützung für einphasige, zweiphasige und dreiphasige Phasen

• Programmierbare Ein-, Aus- und Entladezeit

• Fehlerschutz in Phasen
