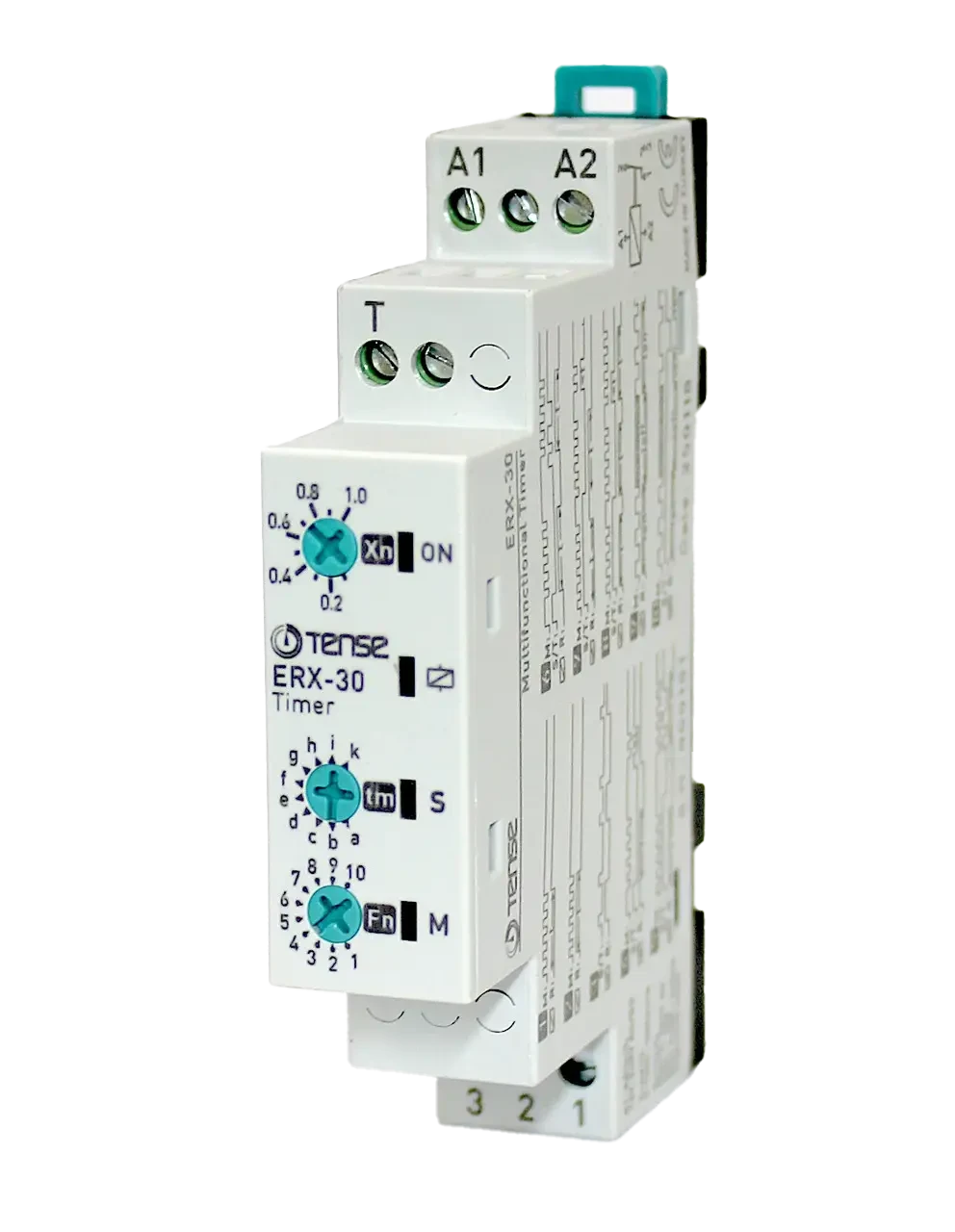

Multifunktionales Zeitrelais ERX-30 (10 Funktionen) - 12...240 V AC/DC, 1 Schaltkontakt

Produktbeschreibung

Das multifunktionale Zeitrelais ERX-30 ist eine universelle Steuereinheit für Verzögerungen, Schaltungen, Impulssteuerung und periodische Prozesse in der Automatisierung. Es bietet bis zu 10 Zeitfunktionen für die meisten Aufgaben in industriellen und häuslichen Anwendungen.

Es ist geeignet für:

• Automatisierungssysteme in der Produktion (Kaffee/Saatgut rösten, Verpackungslinien, thermische Prozesse),

• Regelung der Belüftung (Toiletten, Badezimmer), Heizung, Klimaanlage,

• Beleuchtung (Treppen, Schilder, Schaufenster),

• Prozesszeiten in Waschmaschinen und Haushaltsgeräten,

• Öffnen/Schließen von Fenstern, Klappen, Klimaanlagen,

• Steuerung von Motoren und kleinen Antrieben.

Der Hauptvorteil ist die universelle 12-240 VAC/DC Stromversorgung, wodurch das Relais viele verschiedene Typen in einem Gerät ersetzen kann.

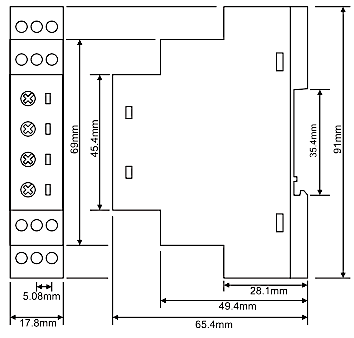

Montage für Standard-35mm DIN-Schiene.

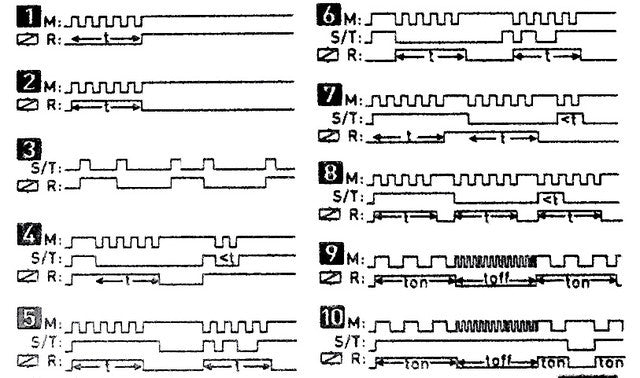

Eingebaute Zeitfunktionen (10 Funktionen)

Das Relais unterstützt die folgenden Modi, verwendbar bei 12 / 24 / 48 / 110 / 230 V AC/DC Spannungen:

1. Bistabiles Relais

2. Verzögerter Start (Verzögerung EIN)

3. Verzögerte Rückkehr (Verzögerung AUS)

4. Blinklicht - Start mit Pause

5. Verzögerter Start nach Schalten + verzögerte Rückkehr (Kombination EIN/AUS Verzögerung)

6. Blinklicht starten mit Impuls

7. Verzögerter Start nach Schalten und verzögerte Rückkehr nach Schalten (EIN/AUS verzögerte Kombination)

8. Impulsgenerator

9. Einzelimpuls nach Unterbrechen des Steuereingangs (Single Shot - abfallende Flanke)

10. Einzelimpuls nach Schalten des Steuereingangs (Einzelimpuls - ansteigende Flanke)

Praktische Anwendung

Das Relais kann in vielen Anwendungen verwendet werden, zum Beispiel

• Steuerung von Ventilatoren in Haushalten (Toilette, Badezimmer),

• Steuerung der Treppenhausbeleuchtung,

• Ein- und Ausschalten von Heizung oder Belüftung in Zeitintervallen,

• zyklische Ansteuerung von Werbetafeln,

• Kontaktprellen (Entprellen) für Steuersignale,

• Prozesssteuerung in der Lebensmittelindustrie (Fleisch kochen, braten),

• Steuerung von Pumpen, Motoren und Antrieben,

• automatisches Öffnen/Schließen von Fenstern, Klappen, Ventilen,

• Steuerung von Geräten und Produktionslinien.

Vorteile der Ausrüstung

• Universelle Stromversorgung: 12-240 V AC/DC

• Bis zu 10 Funktionsmodi

• 1 Schaltkontakt

• Geeignet für industrielle und häusliche Anwendungen

• Einfache Montage auf DIN-Schiene

• Ersetzt viele der teureren Modelle auf dem Markt vollständig

• Zuverlässiger Betrieb und breite Kompatibilität

Ersatz für teurere analoge Modelle

Das multifunktionale ERX-30 Relais kann diese Modelle vollständig ersetzen:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
