Uitgebreide beschrijving - Paneel Temperatuurregelaar DT48-EM, PID & Aan/Uit

Product Beschrijving

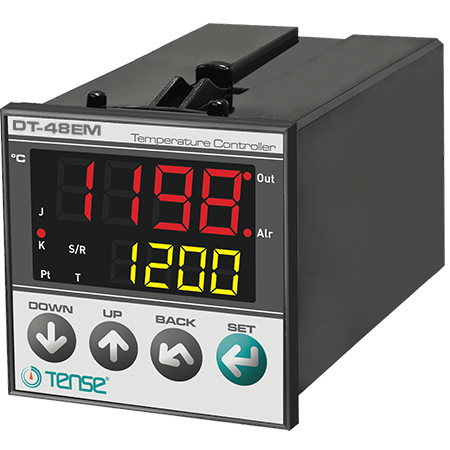

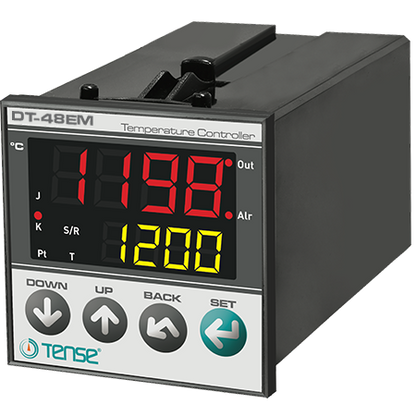

De DT48-EMPaneel Temperatuurregelaar is een éénkanaalsregelaar ontworpen voor verwarming met universele ingang. Het ondersteunt resistieve sensor Pt100 enthermokoppels type J, K, T, R, S.

Hij heeft een tweeregelig, goed afleesbaar display:

• bovenste rode lijn - cijfers 9 mm

• Onderste gele lijn - cijfers 7 mm

De regelaar is niet geschikt voor koelregeling.

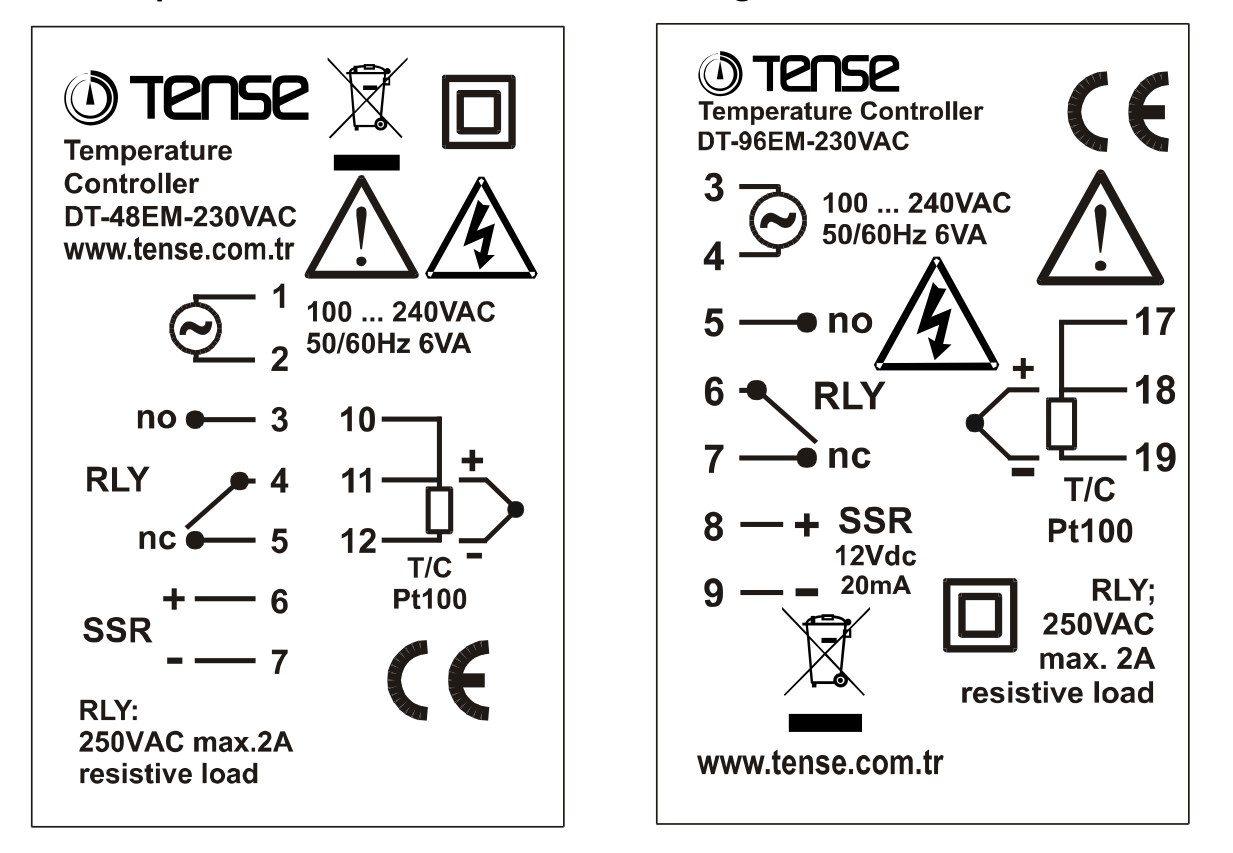

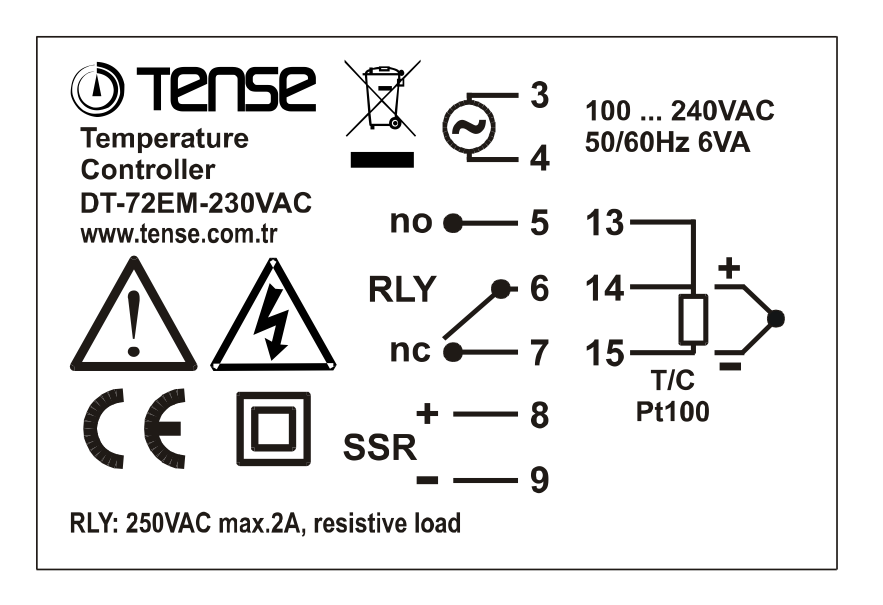

Uitgangen

• SPDT-relais 2A / 250 VAC voor ohmse belasting

• Digitale uitgang 12 VDC / 20 mA max. voor SSR-relais

Mechanische parameters

• Afmetingen: 48 × 48 × 90 mm

• Montagegat: 46 × 46 mm

• Voeding: 230 VAC

Typische toepassingen

Temperatuurregeling in de industrie:

• Lichte industriële machines en apparatuur

• Voedselverwerkende fabrieken

• thermische processen

• kleine ovens

• automatisering van technologische eenheden

Functies en eigenschappen van de regelaar

• PID temperatuurregelaar

• Automatische afstelling van PID-parameters

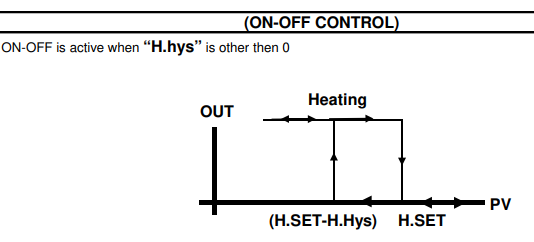

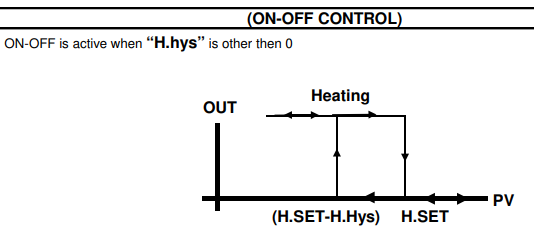

• Selecteerbaar regeltype: P, PI, PD, PID, AAN/UIT

• Inschakelmodus

• Anti-windup functie in PID/PI

• Instelbare bovenste en onderste SET-limieten

• Gelijktijdige weergave van Sv (gewenste) en Pv (werkelijke) waarden

• Compensatie koude junctie (T/C)

• Lijnweerstandcompensatie (Pt100)

• Lineaire conversie volgens °C/mV en °C/Ohm tabellen

• Offsetfunctie om waarden over het hele bereik te verschuiven

• Wachtwoordbeveiliging van instellingen

• Hoge meetnauwkeurigheid

• EEPROM geheugen voor het opslaan van instellingen

• Eenvoudige aansluiting dankzij 5.08 plug-in connectors

• 230 VAC voeding

Installatie aanbevelingen

Bij het bestellen wordt aanbevolen om aan te schaffen:

• TK-temperatuursensor

• 2 stuks 2A stroomonderbrekers voor beveiliging van ingangs- en uitgangskanalen

Meetschaal voor DT48-EM TENSE
