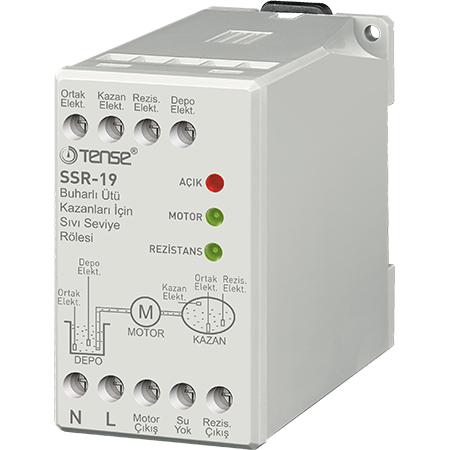

Flüssigkeitsniveauschalter für Dampfkessel (Quelle oder Tank)

Das Relais zur Regelung des Wasserstands im Boiler ist in zwei Kondensatorwasserheizsystemen (Dampferzeugern) installiert, mit einer Steuerung, die die elektrische Heizung abschaltet, wenn kein Wasser im Tank ist.

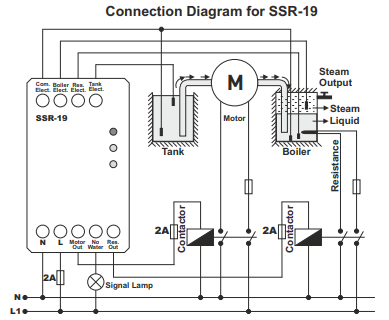

Verdrahtungsschema des Relais zur Regelung des Wasserstands im Heizgerät

Verdrahten Sie gemäß dem Schema

Com Elect - Basiselektrode (nicht enthalten).

Tank Elect - Elektrode zur Überwachung des Flüssigkeitsstands im Brunnen (nicht im Kit enthalten).

Boiler Elect - Elektrode zur Überwachung des Flüssigkeitsstands im Boiler - Tank (nicht im Kit enthalten).

Res Elect - Elektrode zur Überwachung des Flüssigkeitsstands zum Einschalten der Flüssigkeitsheizung (nicht im Set enthalten).

Res. Out - Ausgang zum Anschluss der Flüssigkeitsheizung

Water Not - Ausgang zum Anschluss einer Signallampe (Heizung an/aus)

Schließen Sie (Com Elect) an das TANK-Gehäuse und an den Boiler (Tank, Behälter) - BOILER an. Wenn der Tank nicht verdrahtet ist, schließen Sie (Com Elect) an die Flüssigkeitsstandskontrollelektrode an.

Der Wasserstand im Tank (TANK) sinkt - solange der Wasserstand nicht unter den Flüssigkeitsstandssensor (Tank Elect) fällt, wird die Pumpe eingeschaltet und die grüne Lampe "Motor läuft" leuchtet. Fällt der Wasserstand unter diesen Sensor (Tank Elect), stoppt der Motor und die Anzeige "Motor läuft" erlischt.

Der Wasserstand im Boiler, Tank, Behälter (Boiler) steigt - wenn der Tank bis zur Niveauelektrode (Boiler Elect) gefüllt ist, schaltet die Pumpe ab (die grüne Anzeige "Pumpenbetrieb" erlischt) und hört auf, Wasser zu pumpen.

Der Wasserstand im Boiler (Tank, Behälter) sinkt - wenn der Wasserstand unter den Flüssigkeitsstandssensor (Boiler Elect) fällt, wird eine 10 Sekunden Verzögerung für den Start der Pumpe aktiviert. Nach Ablauf der eingestellten Zeit startet der Pumpmotor (die Anzeige "Motor läuft" leuchtet), indem das Wasser bis zum Niveau des Sensors (Boiler Elect) gepumpt wird.

Im Boiler ist auch eine Niveauelektrode installiert, um die elektrische Beheizung der Flüssigkeit zu steuern (Res Elect). Wenn das Wasser bis zum Niveau des Sensors (Res Elect) steigt, erlischt die Lampe und der Boiler wird eingeschaltet. Sinkt das Wasser unter das Niveau des Sensors (Res Elect), schaltet das Heizelement ab und die Kontrollleuchte leuchtet. Durch die Verwendung der Elektrode zur Messung des Wasserstands im Heizelement wird verhindert, dass die elektrische Beheizung im Tankboiler eingeschaltet wird, wenn kein Wasser vorhanden ist, und durch die Kontrollleuchte wissen Sie, ob das Heizelement arbeitet. Die Kontrollleuchte kann als Wasserstandsanzeige dienen (unter-über der Res Elect Elektrode). Diese Option verhindert, dass das Heizelement ausfällt (läuft ohne Flüssigkeit - Leerlauf) und spart Ihnen Geld.

Elektroden (Flüssigkeitsstandssensoren) sind nicht enthalten.

Stellen Sie sicher, dass Sie Wasserstandssensoren und einen 2-Ampere-Leistungsschalter bestellen, um die Ein- und Auslasskanäle dieser Einheit zu schützen (3 Stück).

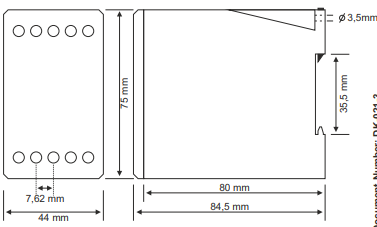

Nennspannung: 220 V, AC.

Betriebsspannungsbereich: 90% bis 110%.

Arbeitsfrequenz: 50/60 Hz.

Verluste: <3 VA

Umgebungstemperatur: -40...+50

Sensor- und Stromanschluss: Schraubanschluss
