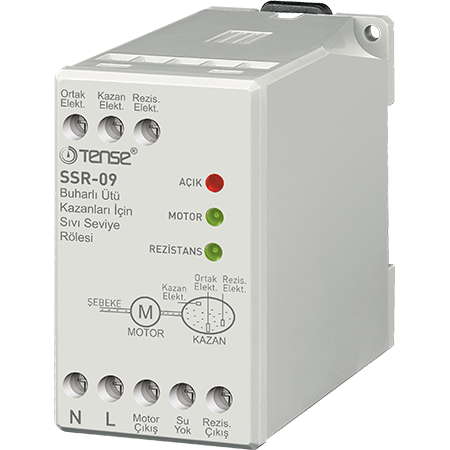

Wasserstandskontrollrelais für einen Tank mit Heizschutz - Tense SSR-09

Produktbeschreibung

Das SSR-09 Relais von Tense ist ein modernes Gerät, das für die automatische Wasserstandskontrolle in Boilern, Lagertanks und Heizkesseln entwickelt wurde.
Es sorgt für eine zuverlässige Wasserversorgung, rechtzeitiges Abschalten der Pumpe und vor allem für einen effektiven Schutz des elektrischen Heizelements vor Trockenlauf.

Das Gerät verwendet kapazitive Elektroden zur Überwachung des Wasserstands und steuert automatisch Pumpe und Heizelement basierend auf der aktuellen Situation im Tank.

Hauptvorteile

• Trockenlaufschutz sowohl für den Boiler als auch das Heizelement - verlängert die Lebensdauer der Anlage.

• Automatische Wasserstandregelung: Die Pumpe schaltet sich ein, wenn der Wasserstand niedrig ist, und aus, wenn das obere Niveau erreicht ist.

• Heizschutz: Wenn kein Wasser in der Heizung vorhanden ist, unterbricht das Gerät sofort die Stromzufuhr.

• LED-Anzeige der Pumpen- und Heizfunktion für einfache Statuskontrolle.

• Einfache Installation - Montage auf DIN-Schiene, klare Schraubklemmen.

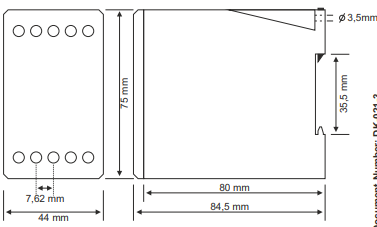

• Kompakte Abmessungen, geringer Verbrauch.

• Breiter Betriebsspannungsbereich von 170-260 VAC - stabiler Betrieb, selbst bei Stromschwankungen.

Funktionsprinzip

Der SSR-09 arbeitet mit zwei Elektroden im Tank:

1. Untere Elektrode (min. Niveau)

   • Sinkt der Wasserstand unter diese Elektrode, aktiviert das Relais die Pumpe und beginnt mit dem Pumpen des Wassers.

2. Die obere Elektrode (max. Niveau)

   • Wenn das obere Niveau erreicht ist, schaltet das Relais die Pumpe automatisch aus.

3. Schutzelektrode am Heizelement

   • Wenn kein Wasser am Heizelement vorhanden ist, schaltet das Relais die Stromzufuhr zum Heizelement ab, um Überhitzung zu vermeiden.

Diese intelligente Logik sorgt für einen sicheren und sparsamen Betrieb des gesamten Systems.

Anwendung

• Elektrische Boiler und Warmwasserbereiter

• Heizsysteme mit Lagertank

• Lagertanks für Haushalts- und Industriewasser

• Wasserversorgungsunternehmen und Pumpsysteme

• Behälter für Trinkwasser oder Haushaltswasser

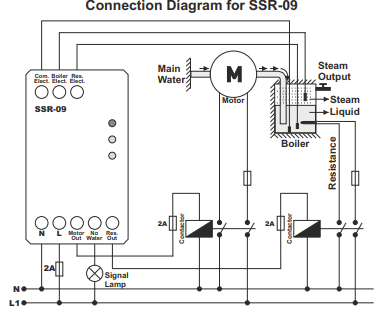

Installation und Anschluss

• Montage auf Standard-DIN-Schiene im Gehäuse.

• Anschluss über Schraubklemmen.

• Elektroden müssen auf den erforderlichen Niveaus im Tank installiert werden.

• Für einen stabilen Betrieb empfiehlt der Hersteller die Verwendung von Leitern mit mindestens 2,5 mm².

Hinweis: Die Elektroden (Niveausonden) sind nicht enthalten und müssen separat bestellt werden.
