Elektronischer Pulszähler / Pulszähler

Detaillierte Beschreibung

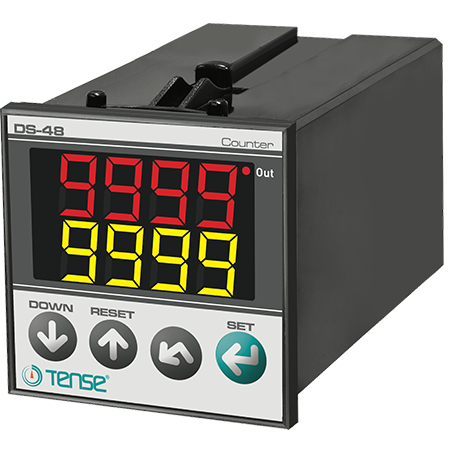

Pulscounter für DS-48 Bedienfeld

(2x 4-stelliges Display: 1x Zähler, 1x Zielwert)

Allgemeine Spezifikation des DS-48 Pulscounters:

2x 4-stelliges Display, 1x voreingestellter Wert,

1x Ausgangsrelais OUT,

Uhr-/Abwärtszähler

Zählt Signale von mechanischen Schaltern, induktiven PNP/NPN-Näherungssensoren und inkrementellen Encoder-Eingängen.

Passwortschutz.

Eingangsfrequenz einstellbar: 20, 50, 2500, 7500 Hz

Kalibrierkonstante: 0,001.....9,999

Wählbares Dezimalzeichen: 0, 0,0, 0,00, 0,000

7 Eingangs-Funktionen / 9 Ausgangs-Funktionen:

- Zählen,

- Runterzählen,

- Addition/Zählen von zwei Eingängen gleichzeitig,

- Zählen/Zählpause gesteuert durch den zweiten Eingang,

- Eingangssperre gesteuert durch den zweiten Eingang,

- Addition/Subtraktion ab der steigenden/fallenden Flanke / beide Flanken gleichzeitig,

- Addition bei steigender Flanke / Subtraktion bei fallender Flanke / Funktionsnegierung mit zweitem Eingang

Einstellbarer "OFFSET" des berechneten Wertes

OUTPUT-Relais: schaltet ein, wenn der Wert erreicht ist, und hält bis RESET oder Impuls im Bereich von 0,1.....999,9 Sekunden

Speichert den Wert der Impulszählung und den Status des OUTP-Relais während des letzten Stromausfalls und kann nach dem ersten Einschalten zurückgesetzt werden.

RESET durch Taste an der Frontplatte oder Signal an der RESET-Anschluss (12).

EEPROM-Speicher zum Speichern der Einstellungen.

Hinweise zur Installation:

Verwenden Sie geschirmte und verdrillte Signalkabel und erden Sie die Abschirmung. Halten Sie alle Signalkabel fern von Leistungsschaltern, induktiven Lasten, Geräten/Kabeln, die elektrische Störungen aussenden, und Netzkabeln.

Vermeiden Sie Umwelteinflüsse wie Feuchtigkeit, Vibrationen, Schmutz sowie hohe/niedrige Temperaturen.

Verwenden Sie eine Sicherung (F250mA 250VAC) am Stromeingang des Geräts.

Verwenden Sie ein geeignetes Kabel für die Stromversorgung. Beachten Sie bei der Installation die Sicherheitsvorschriften.

Verwenden Sie für den Encoder vorzugsweise die Option (Inpt = Phs1) und wählen Sie (Frequenz = 20) zum Zählen der Impulse des mechanischen EIN/AUS-Schalters,

Wählen Sie die optimale minimale Eingangsfrequenz, die für Ihre Anwendung geeignet ist.

Für Inpt = 1u2u, 1u2d, Phs2; die Frequenz des Eingangssignals darf nicht mehr als ½ der ausgewählten Eingangsfrequenz betragen, wenn beide Eingänge verwendet werden.

Für Inpt = Phs4; die Frequenz des Eingangssignals darf nicht mehr als 1/4 der ausgewählten Eingangsfrequenz betragen, wenn beide Eingänge verwendet werden.

Technische Parameter:

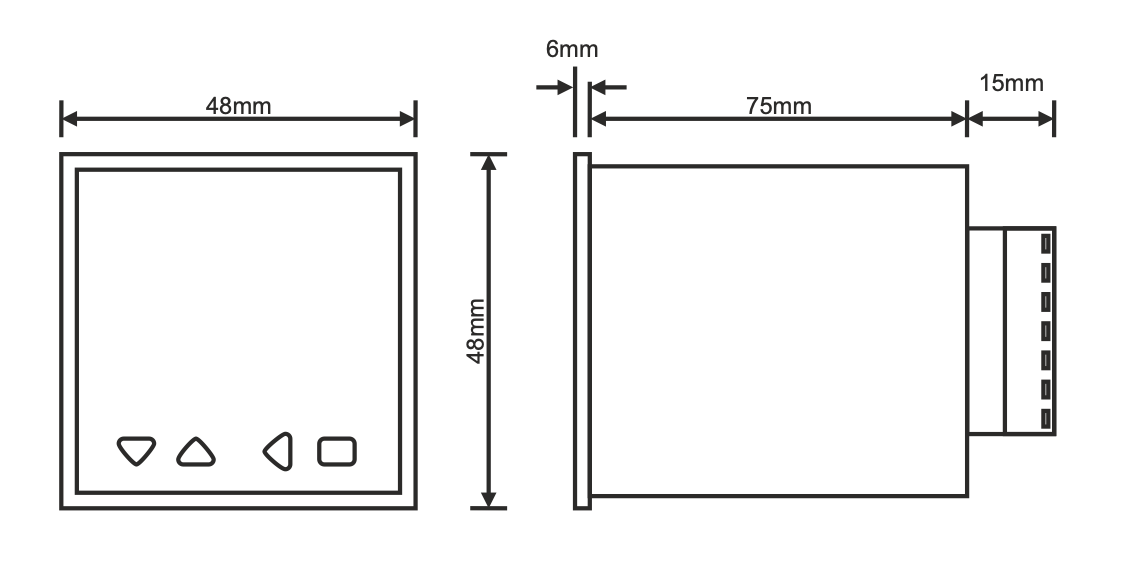

Abmessungen / Öffnung: 48x48x96 mm / 44x44 mm

Display: 2x4-stelliges 7-Segment-LED-Display.

Anzahl Eingänge: 2 x (Max: 7500 Hz, 5-30 V)

Eingangstyp: mechanischer Schalter, induktiver Sensor PNP/NPN, Encoder-Ausgang NPN/PNP/Totempool

Eingangsfrequenzen: 20, 50, 2500, 7500 Hz.

Auswahl NPN-Sensor.

Der Reset-Eingang ist immer PNP.

Es ist kein "npn select" für Totem- oder PNP-Sensoren angeschlossen.

Reset-Signal: Klemme (12), mindestens 10 ms, + Signal (nur PNP) (5.....30 V)

Versorgungsspannung: 100...240 V AC, 50-60 Hz.

Stromverbrauch: < 8 VA

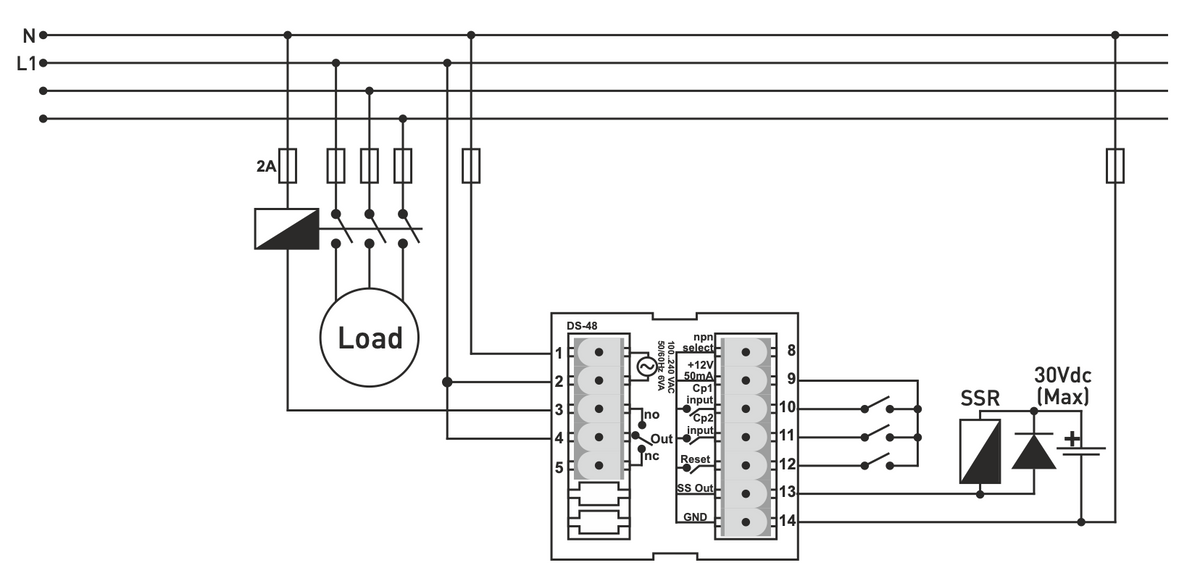

Ausgang (OUT):

1x SPDT-Relais 250VAC, 2A, ohmsche Last, Klemmen 4=COM, 3=NO, 5=NC,

1x SSR-Steuerung - NPN, 30V, max. 100mA, Klemme 13=SSout, 14=GND

Sensorversorgung: Klemme (9) 12 VDC, 50 mA (max.), nicht geregelt

Umwandlungstemperatur: -20°C ... +55°C
