Elektronische Pulsteller / Pulsteller + -

Detaillierte Beschreibung

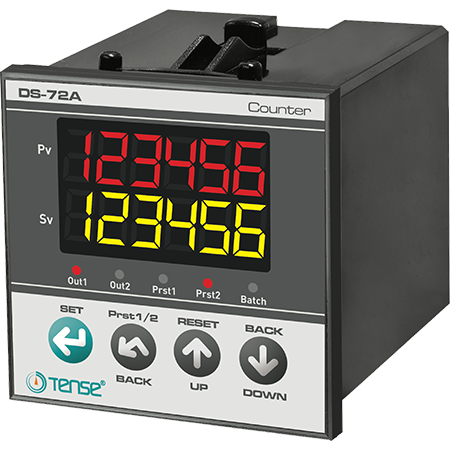

Allgemeine Spezifikation des Pulzzählers DS-72A:

2x 6-stelliges Display,

2x VOREINSTELLWERT,

2x OUT Ausgangsrelais,

2x SSout zur Ansteuerung von SSR-Relais.

Zählt Signale von mechanischen Schaltern, Endschaltern, PNP/NPN induktiven Näherungssensoren und inkrementellen Encoder-Eingängen.

Aufwärts-/Abwärtszählen.

Passwortschutz.

Eingangsfrequenz einstellbar: 20, 50, 2500, 7500 Hz.

Kalibrierkonstante: 0,00001.....9,99999

Wählbares Dezimalzeichen: 0 / 0.0 / 0.00 / 0.000

Funktionskombinationsoptionen: 7 Eingangs- / 10 Ausgangsfunktionen:

Addition,

Herunterzählen,

Addition/Subtraktion von zwei Eingängen gleichzeitig,

Zähl-/Zählpause gesteuert durch den zweiten Eingang,

Eingangserkennung geregelt durch den zweiten Eingang,

Addieren / Subtrahieren an der Flanke / fallenden Flanke / beide Flanken gleichzeitig,

Addieren an der Flanke / Subtrahieren an der fallenden Flanke / Funktion durch den zweiten Eingang ignorieren.

Einstellbarer "OFFSET" des berechneten Wertes.

PRESET1 mit Option absolute/relative Wert.

OUT 2x Relais: an, wenn Wert erreicht ist, und gehalten bis RESET, oder Impuls im Bereich 0,1.....999,9 Sekunden.

Speichert den Wert der Pulzzählung und den Status des OUT-Relais bei der letzten Stromunterbrechung und kann zurückgesetzt werden, wenn die Stromversorgung wieder eingeschaltet wird.

RESET über Druckknopf an der Frontplatte oder Signal zum RESET(17) Anschluss.

Kann voreingestellte ½ Werte anzeigen.

EEPROM-Speicher zum Speichern von Einstellungen.

Technische Merkmale:

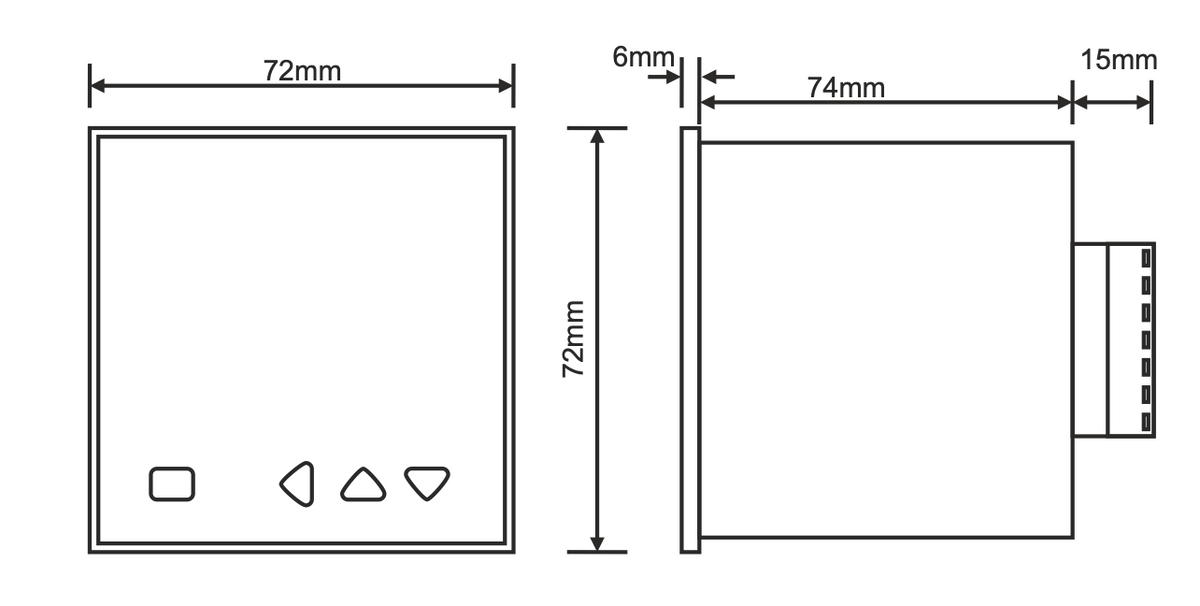

Abmessungen / Abmessungen: 72x72x94 mm / 67x67 mm

Display: 2x 6-stelliges 7-Segment-LED-Display.

Anzeige-LED: 5x: OUT1, OUT2, Finger1, Finger2, Batch.

Eingänge: 2x (Max: 7500 Hz, 5-30 V)

NPN-Auswahl: Schließen Sie den "npn select"-Anschluss (13) an den "+12V"-Anschluss (14) an, um den NPN-Sensor anzuschließen, der an Eingang Cp1(15) und Cp2 (16) angeschlossen ist.

Der Reset-Eingang ist immer PNP.

Bei Totemfeld-Encodern oder Encodern des PNP-Typs wird die "npn select" nicht angeschlossen.

Eingangstypen: mechanischer Schalter, induktiver Encoder PNP/NPN Encoder-Ausgang NPN/PNP/Totem-Pole.

Eingangsfrequenzen: 20, 50, 2500, 7500 Hz.

Reset-Signal: RESET-Anschluss (17), mindestens 10 ms, + Signal (nur PNP) (5...30 V).

Ausgänge (OUT):

2x SPDT-Relais 250VAC, 2A, ohmsche Last,

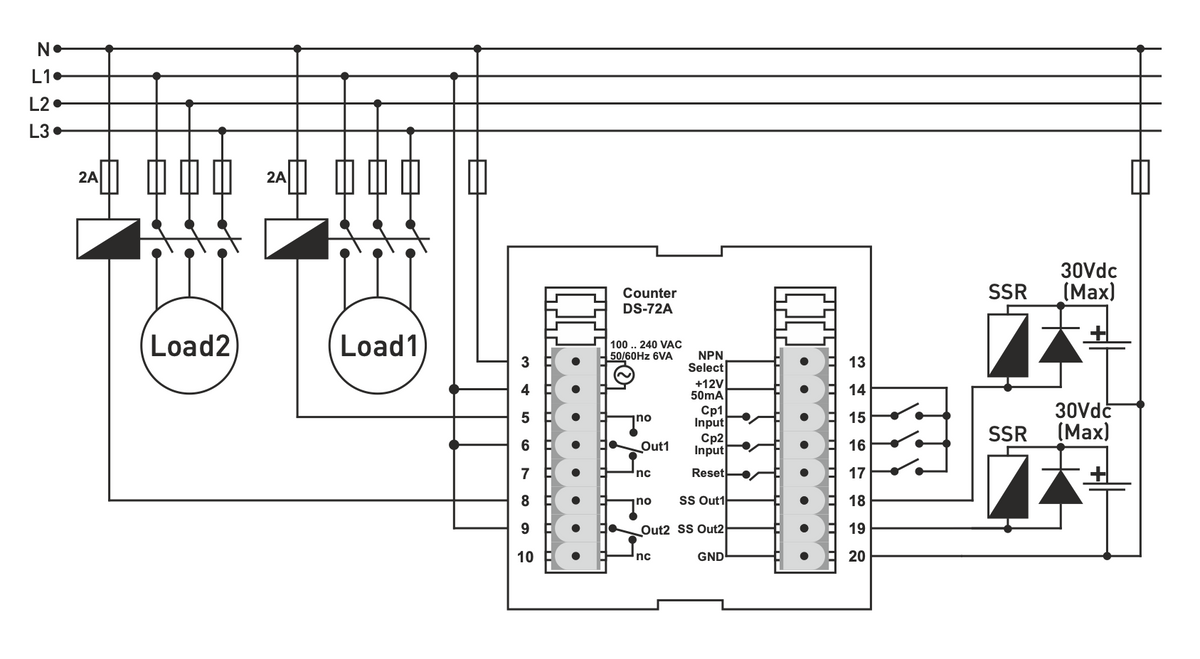

OUT1: Klemmen 6=COM, 5=NO, 7=NC

OUT2: Klemmen 9=COM, 8=NO, 10=NC

SSout 2x SSR-Steuerung - NPN, 30V, 100mA max, Klemme 18=SSout1, 19=SSout2, 20=GND

Sensorversorgung: Klemme (14) 12 VDC, 50 mA (max.), nicht geregelt.

Versorgungsspannung: 100...240 VAC, 50-60 Hz.

Stromverbrauch: < 8 VA

Betriebstemperatur: -20°C ... +55°C

Höhe: <2000m

Installationsanweisungen:

Verwenden Sie geschirmte und verdrillte Signalkabel und schließen Sie die Abschirmung an Masse an. Halten Sie alle Signalkabel fern von Leistungsschaltern, induktiven Lasten, Geräten/Kabeln, die elektrische Störungen aussenden, und Stromversorgungskabeln. Treffen Sie Vorsichtsmaßnahmen gegen Umwelteinflüsse wie Feuchtigkeit, Vibrationen, Verschmutzung und hohe/niedrige Installationstemperaturen.

Verwenden Sie eine Sicherung (F250mA 250VAC) am Netzspannungseingang des Geräts.

Verwenden Sie geeignete Kabel für die Stromversorgung. Beachten Sie die Sicherheitsvorschriften während der Installation.

Verwenden Sie vorzugsweise die Option (Inpt = Phs1) für Encoder,

Wählen Sie (Freq = 20) zum Zählen der Impulse des mechanischen EIN/AUS-Schalters.

Wählen Sie stets die minimale Eingangsfrequenzoption, die zu Ihrer Anwendung passt.

Für Inpt = 1u2u, 1u2d, Phs2; die Frequenz des Eingangssignals darf nicht mehr als ½ der ausgewählten Option für die Eingangsfrequenz betragen, wenn beide Eingänge verwendet werden.
