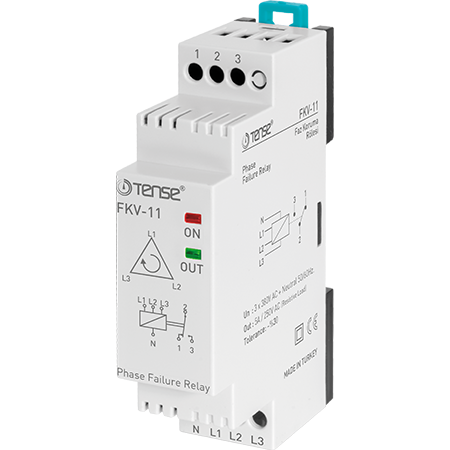

Phasenkontrollrelais FKV-11 | TENSE

Das FKV-11 Phasenkontrollrelais ist entwickelt, um dreiphasige Geräte vor wichtigen Störungen im Stromnetz zu schützen – insbesondere Phasenverzerrung (Phasenvertauschung), Phasenausfall und Phasenasymmetrie. Das Relais sorgt für einen zuverlässigen Betrieb von Elektromotoren, Pumpen, Kompressoren und anderen dreiphasigen Geräten.

Das Modell hat eine feste Asymmetrie von 30% und ist für die Installation auf einer einzelnen DIN-Schiene ausgelegt.

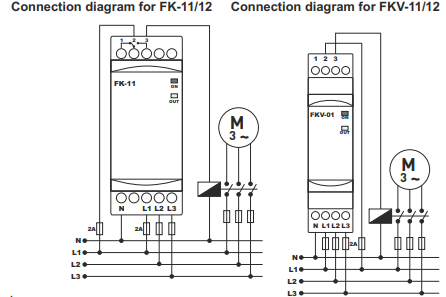

Wie das FKV-11 Relais funktioniert (Arbeitsalgorithmus)

Normale Funktion

• Alle drei Phasenspannungen sind vorhanden.

• Die Phasen sind in der richtigen Reihenfolge angeschlossen.

• Spannung liegt im zulässigen Bereich.

• Kontakte 2-3 sind geschaltet, LED OUT → Ausgang aktiv.

Asymmetrie oder Spannungsabweichung

• Wenn die Spannung einer Phase um mehr als 30% ändert sich, oder wenn die Summe der multidirektionalen Wertänderungen dieses Limit überschreitet:

  • leuchtet die ASM-LED (Asymmetrieanzeige),

  • Kontakte 2-3 werden getrennt,

  • Kontakte 1-2 werden eingeschaltet,

  • LED OUT erlischt.

Rückkehr zum Normalzustand

• Wenn die Spannung wieder in den zulässigen Bereich zurückkehrt,

• wird das Relais den Ausgang erneut aktivieren und die Kontakte schalten zurück auf 2-3 geschlossen.

Hauptmerkmale und Vorteile

• Schutz gegen:

  • Phasenausfall,

  • Falsche Phasenfolge,

  • Phasenasymmetrie (fast 30%).

• Visuelle Statusanzeige durch LED (OUT / ASM).

• Schnelle Reaktion auf Netzstörungen.

• Kompaktes Design - nur 22,5 mm breit.

• Einfache Montage auf DIN-Schiene.

Technische Parameter

Abmessungen

• Länge: 85 mm

• Höhe: 77,6 mm

• Breite: 22,5 mm
