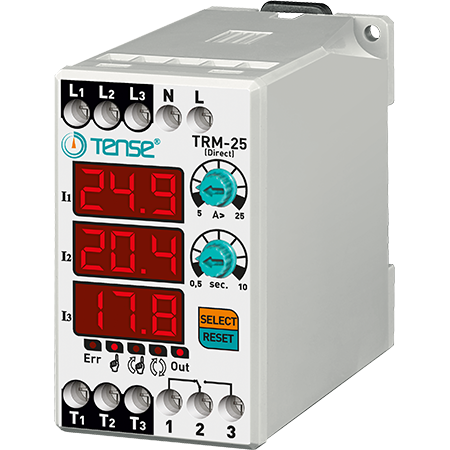

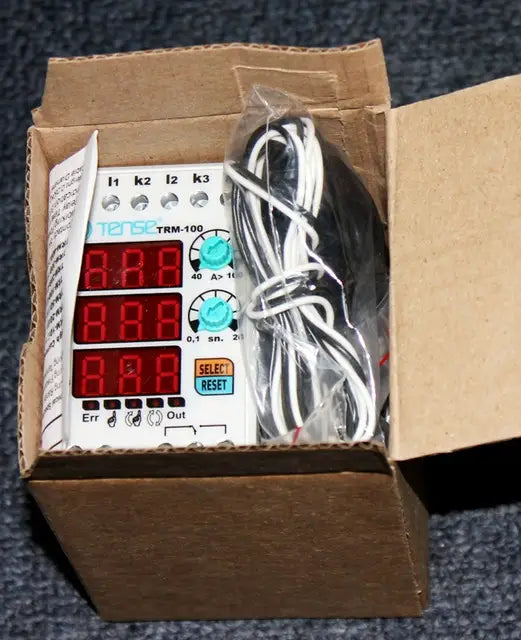

Direktes digitales Überstromrelais mit 3×3-stelligem LED-Display TRM-25

Direktes digitales Lastrelais mit 3×3-stelligem LED-Display, 3-phasig mit Timer, Bereich 0,1-25 A, Hersteller TENSE (Türkei)

Digitale thermische Relais sind dafür ausgelegt, Schäden an Lasten durch hohe Ströme zu verhindern und zu steuern.

- 0,1-25 A (einstellbarer Überstromwert)
- 50% feste Stromasymmetrie
- Einstellbare Fehlerverzögerungszeit
- Betriebsmodus: einstellbar (automatisch, halbautomatisch, manuell)
- Interne Stromwandler

Anwendung und Funktionsprinzip des Geräts

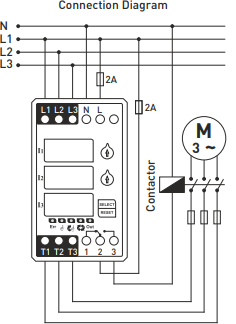

Schließen Sie das Gerät gemäß dem Anschlussplan an. Schließen Sie das Gerät gemäß dem Anschlussplan an. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.

- Verwenden Sie den Regler "A>", um den Überstromwert einzustellen . Der eingestellte Wert wird auf dem linken Display angezeigt.
- Verwenden Sie den Regler "t", um die Verzögerungszeit einzustellen . Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Wenn das Gerät mit Spannung versorgt wird, wird das Relais aktiviert, schaltet den Ausgangskontakt auf Klemme 3 und die OUT-Anzeige leuchtet. Überschreitet der Strom den eingestellten Überstromwert (A>), beginnt das Gerät die Verzögerungszeit herunterzuzählen und die ERR-Anzeige leuchtet. Nach Ablauf der Zeit wird das Relais ausgeschaltet, der Kontakt schaltet auf Klemme 1 um und die OUT-Anzeige erlischt.

Die elektronische Stromrelaisserie TRM-12 ist dafür ausgelegt, Geräte automatisch auszuschalten, wenn der maximal zulässige Strom überschritten wird, mit programmierbarem Abschaltbereich, Abschaltzeit und Rückkehrzeit-Einstellungen.
Es gibt auch 3 Modi für die Rückkehr zum "Betriebs"-Status - MANUELL, HALBAUTOMATISCH, AUTOMATISCH.

Zurücksetzmodi:

- Manueller Modus: Nach einem Überstromfehler muss das Gerät durch Drücken der Reset-Taste zurückgesetzt werden. In diesem Modus leuchtet die zugehörige LED.
- Halbautomatikmodus: Das Gerät setzt das System bei einem Überstromfehler dreimal automatisch zurück und wartet dann bei einem weiteren Fehler auf einen manuellen Reset. In diesem Modus blinkt die zugehörige LED.
- Automatikmodus: Das Gerät setzt das System bei jedem Überstromfehler automatisch zurück. In diesem Modus blinkt die zugehörige LED.

Hinweis: Halten Sie die Auswahltaste 10 Sekunden lang gedrückt, um den Modus zu ändern. Wenn der Modus geändert wird, leuchtet die zugehörige LED.

Asymmetrie 50 % (fest)

Wenn der Unterschied zwischen dem größten und kleinsten Phasenstrom größer als 50 % ist, schaltet das Gerät innerhalb von 2 Sekunden in den Asymmetriefehler-Modus.
(Während des Motorbetriebs verhindert dies Schäden am System im Falle eines Ausfalls einer einzelnen Phase).

Bei einem Asymmetriefehler:
- Die Anzeigengruppe der beiden Phasen, die den Fehler verursachten, blinkt und die ERR-Anzeige leuchtet.
- Wenn der Strom weniger als 2 A beträgt, prüft das Gerät nicht auf Asymmetrie.
- Um aus dem Asymmetriefehler-Modus zurückzukehren, muss das Gerät manuell zurückgesetzt werden.

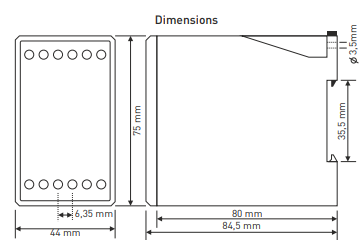

Technische Parameter

- Betriebsspannung: 150-260 VAC
- Betriebsfrequenz: 50/60 Hz
- Stromverbrauch: < 6 VA
- Betriebstemperatur: -20 °C bis +55 °C
- Anzeige: 3×3 Ziffern, 5 LEDs
- Überstrom-Einstellung (A>): 0,1-25 A
- Verzögerungszeit: 0,1-20 s
- Anschlussart: Klemmanschluss
- Kontakte: 5 A / 250 V AC (aktive Last)
- Drahtdurchmesser: 2,5 mm²
- Gewicht: max. 250 g
- Montage: auf DIN-Schiene
- Höhe bei Verwendung: < 2000 m

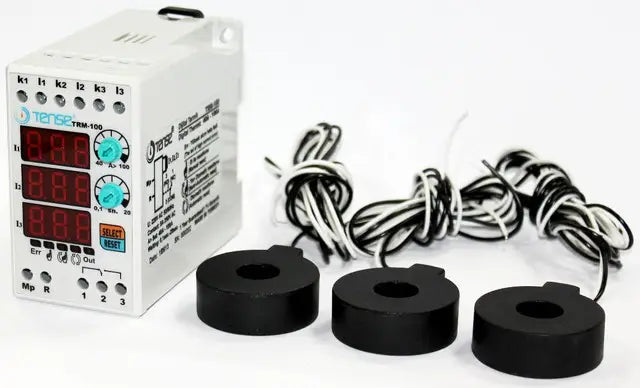

Hinweis: Die TRM-50, TRM-100, TRM-200 und TRM-300 dürfen nur mit den mitgelieferten Stromwandlern verwendet werden.

Der TRM-400 kann mit dem 400/5 Stromwandler verwendet werden, der mit dem TRM-400 geliefert wird.
