Digitaler aktueller Indikator Drei Phasen Komitee Amperemeter Drei Phasen eingebaut

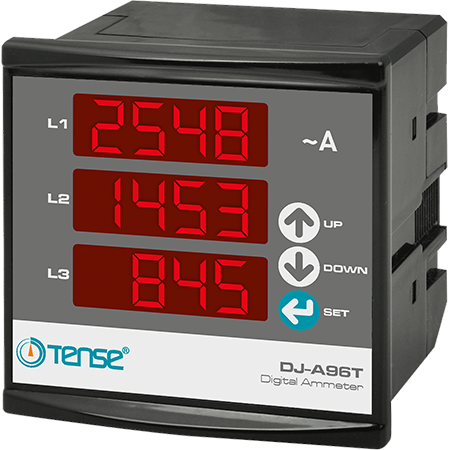

DJ-A96T - Dreiphasiger digitaler Panel-Amperemeter

Der DJ-A96T dreiphasige digitale Amperemeter ist für die präzise Stromüberwachung in dreiphasigen Systemen konzipiert. Er kann die momentane Last jeder Phase L1, L2, L3 mit Hilfe externer Stromwandler (CT) anzeigen. Das Gerät bietet ein klares Display, einfache Einstellung und zuverlässigen Betrieb.

Hauptmerkmale

• Strommessung in dreiphasigen Systemen

• Separate Anzeige für Phasen L1, L2, L3

• Messung mit externen Stromwandlern

• Einfache Anpassung des CT-Verhältnisses

• Großes und gut lesbares Display - 3×4 Ziffern, Höhe 14 mm

• Kompaktes Panel-Design

Technische Parameter des Amperemeters

• Versorgungsspannung: 230 V AC

• Geräteverbrauch: < 4 VA

• Strommessbereich: 0,1...5,5 A

• Unterstützter CT-Bereich: 5/5 A bis 5000/5 A

• Messgenauigkeit: ±2%

• Anzeige: LED, 3×4 Ziffern, Höhe 14 mm

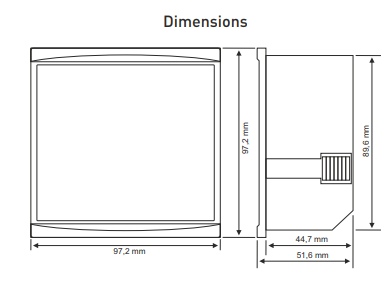

• Abmessungen: 97,2 × 97,2 mm

• Abmessungen Aussparung: 91 × 91 mm

• Tiefe: 45 mm

• Paket enthält keine Stromwandler (können separat erworben werden)

Funktionsprinzip und Einstellungen

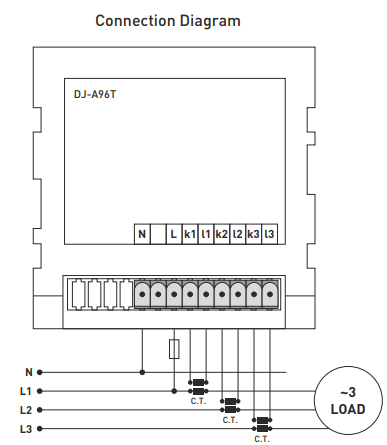

1. Schließen Sie das Gerät gemäß dem Anschlussdiagramm an.

2. Schließen Sie die Stromwandler entsprechend dem erwarteten Strom im System an (Umrechnung xxxx/5 A).

3. Schließen Sie die Drähte des Stromwandlers an die Klemmen "kx" und "lx" an. Der Ausgang des Stromwandlers darf 5 A nicht überschreiten.

4. Halten Sie nach dem Einschalten der Stromversorgung die Taste "Menü" 2 Sekunden lang gedrückt.

5. Verwenden Sie die Tasten Hoch/Runter, um die Umrechnung der verwendeten Stromwandler einzustellen.

6. Speichern Sie die Einstellungen, indem Sie die Taste "Menü" lange drücken.

7. Wenn die Last angeschlossen ist, beginnt das Amperemeter, den Strom zu messen und anzuzeigen.

Hinweis: Stromwandler müssen aus Sicherheitsgründen immer geerdet werden.

Technische Merkmale des Solid-State-Ausgangsrelais

(Dieses Mal stimmen die angegebenen Parameter mit dem SSR überein - falls separat gewünscht, kann ich es aufteilen).

• Relais-Typ: Solid-State

• Steuerspannung (Eingang): 3...32 V DC

• Schaltspannung: 24...480 V AC (nicht für Motoren geeignet)

• Spannungsabfall beim Schalten: < 3 V

• Schaltstrom: 5 mA

• Spulenspannung: 3...32 V DC

• Maximaler Schaltstrom: 25 A

• Isolationsfestigkeit: 2500 V AC

• Schaltmethode: Einschalten beim Nulldurchgang des Stroms
