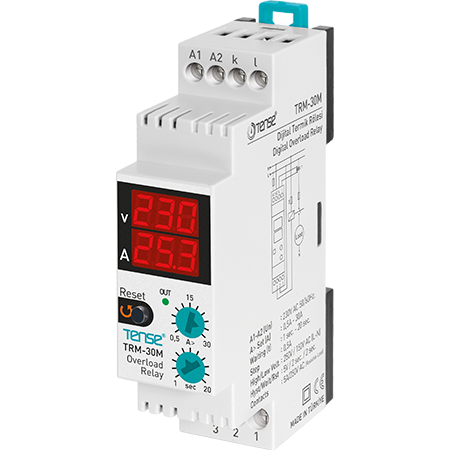

Digitales Überstromrelais mit Überspannungsschutz TRM-30M

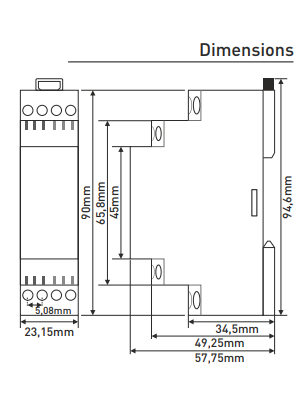

Strom- und Spannungsüberwachungsrelais TRM-30M mit Display, einphasig bis 30 A

Ein einphasiges digitales Relais, das zum Schutz empfindlicher Geräte vor Überstrom, Überspannung und Unterspannung entwickelt wurde. Die Strombegrenzung und Zeitverzögerung können präzise eingestellt werden, und die gemessenen Spannungs- und Stromwerte werden auf einem zweizeiligen Display angezeigt.

Der TRM-30M ist zum Schutz von einphasigen Geräten konzipiert, die empfindlich auf Betriebsstrom- und Spannungswerte reagieren. Das Relais enthält einen Stromwandler im Gehäuse und verfügt über folgende Funktionen:

• Überstromschutz (einstellbarer Stromwert 0,5 ... 30 A)
• Überspannungsschutz, Spannung über 250 VAC (fester Wert)
• Unterspannungsschutz, Spannung unter 150 VAC (fester Wert)
• Spannungshysterese: 5 V (fester Wert)
• Spannungsfehlerverzögerung: 2 s (fester Wert)
• Spannungsfehler-Rückstellung: 2 s (fester Wert)

Anwendung und Funktionsprinzip

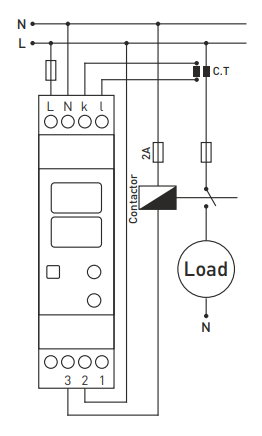

Schließen Sie das Gerät gemäß dem beiliegenden Anschlussplan an. Eine falsche Anschlussweise kann das Gerät beschädigen. Stellen Sie den Überstromwert entsprechend den Betriebsstromwerten der zu verwendenden Ausrüstung ein.

Nachdem Sie die Stromversorgung angeschlossen haben:

• Der eingestellte Überstromwert erscheint innerhalb der ersten Sekunde auf dem oberen Display.
• Auf dem unteren Display erscheint die Fehlerverzögerungszeit.
• Die Spannung zwischen Phase L und Neutralleiter N wird auf dem oberen Display angezeigt.
• Der vom Netz aufgenommene Strom wird nach einer Sekunde auf dem unteren Display angezeigt.

Einstellungen

• A> - Einstellen des Überstromwerts; der Wert wird auf dem oberen Display angezeigt.
• Sek. - Einstellen der Wartezeit, bevor der Überstromfehlerzustand aktiviert wird; der Wert wird auf dem unteren Display angezeigt.

Wenn der Strom angeschlossen ist, ist der NO-Kontakt geschlossen und die Anzeige "OUT" leuchtet.

Wenn das Gerät in einen Fehlerzustand gerät:

• Das zugehörige Display blinkt
• Die LED "OUT" geht aus.
• NO-Kontakt öffnet
• NC-Kontakt schaltet ein

Schutzfunktionen

1. Schutz gegen hohen Strom - Übergang in den Fehlerzustand:

• Wenn der vom Netz aufgenommene Strom den eingestellten Überstromwert überschreitet, wartet das Gerät die eingestellte Verzögerungszeit ab und wechselt dann in den Fehlerzustand.
• Fehlerzustand: NO-Kontakt offen, unteres Display blinkt, LED "OUT" aus, NC-Kontakt geschlossen.

Fehlerzustand verlassen:

• Wenn der Strom unter den eingestellten Wert fällt, verlässt das Gerät den Fehlerzustand, nachdem die Reset-Taste 3 Sekunden lang gedrückt wurde.
• Im Normalbetrieb: NO-Kontakt geschlossen, unteres Display konstant, LED "OUT" an, NC-Kontakt offen.

2. Überspannungsschutz (U > 250 V) - Eingang:

• Wenn die Spannung höher als 250 V ist, wartet das Gerät 2 Sekunden und wechselt dann in den Fehlerzustand.
• Fehlerstatus: NO-Kontakt offen, oberes Display blinkt, LED "OUT" aus, NC-Kontakt geschlossen.

Ausgang:

• Gerät verlässt automatisch den Fehlerstatus 2 Sekunden nachdem die Spannung unter 245 V gefallen ist.
• Normalbetrieb: NO geschlossen, oberes Display bleibt an, LED "OUT" leuchtet, NC-Kontakt offen.

3. Unterspannungsschutz (U < 150 V) - Eingang:

• Wenn die Spannung unter 150 V liegt, wartet das Gerät 2 Sekunden und wechselt in einen Fehlerstatus.
• Fehlerstatus: NO offen, oberes Display blinkt, LED "OUT" aus, NC geschlossen.

Ausgang:

• Automatisches Beenden des Fehlerzustands 2 Sekunden nachdem die Spannung über 155 V steigt.
• Normalbetrieb: NO geschlossen, oberes Display konstant, LED "OUT" an, NC offen.

Fehleranzeige

• Oberes Display blinkt: bei Über- oder Unterspannungsfehler.
• Unteres Display blinkt: bei Überstromfehler.
• LED "OUT": leuchtet, wenn das Gerät im Normalzustand ist. NO-Kontakt geschlossen.
