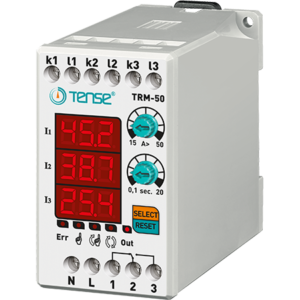

Digitales Überstromrelais mit LED-Anzeige 3×3 Ziffern TRM-50

Lastüberwachungs-/Begrenzungsrelais, 3-phasig, Bereich 15-50 A, Hersteller TENSE (Türkei)

Das TRM-50 digitale Überlastrelais ist entwickelt, um Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig den Betrieb zu steuern.

• 15-50 A (einstellbarer Überlastwert)
• 50% feste Stromasymmetrie
• Einstellbare Fehlerverzögerungszeit
• Einstellbarer Betriebsmodus (automatisch, halbautomatisch, manuell)

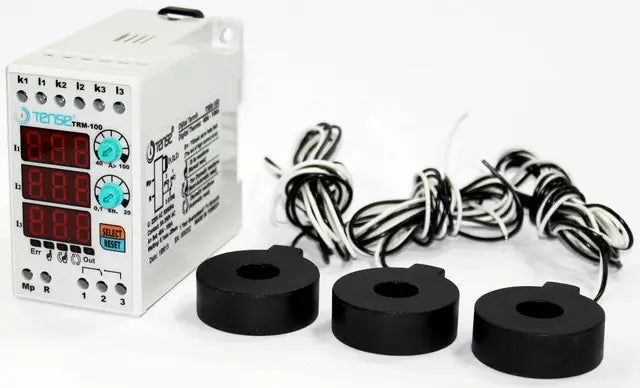

• Wenn Sie ein TENSE-Stromrelais kaufen, erhalten Sie ein betriebsbereites Gerät – Stromwandler sind enthalten.

Verwendung des Geräts und Funktionsprinzip

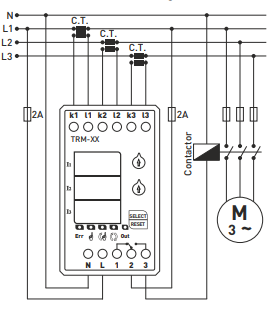

1. Schließen Sie das Gerät gemäß dem beiliegenden Anschlussplan an.
2. Sobald die Verkabelung abgeschlossen ist, schließen Sie die Stromversorgung an. Nach dem Einschalten zeigt das Display die eingestellten Werte für 5 Sekunden an.
3. Verwenden Sie den Regler "A>", um den Überlastwert einzustellen. Der eingestellte Wert wird auf dem linken Display angezeigt.
4. Verwenden Sie den Regler "t", um die Verzögerungszeit einzustellen. Der eingestellte Wert wird auch auf dem linken Display angezeigt.

Wenn das Gerät eingeschaltet wird:

• Das Relais schaltet ein, der Ausgangskontakt schaltet auf Klemme 3 und die OUT-Anzeige leuchtet auf.
• Wenn der Strom den eingestellten Überlastwert (A>) überschreitet, zählt das Gerät die Verzögerungszeit herunter und die ERR-Anzeige leuchtet.
• Wenn die Zeit abgelaufen ist, schaltet das Relais aus, schaltet den Kontakt auf Klemme 1 und die OUT-Anzeige erlischt.

Das elektronische Stromrelais der TRM-50 Serie ist so konzipiert, dass Verbraucher automatisch abgeschaltet werden, wenn der maximal zulässige Strom überschritten wird. Es verfügt über einen programmierbaren Abschaltbereich, Abschaltzeit und Einstellungen für die Rückabschaltung. Es gibt 3 Modi, um in den "Betriebs"-Status zurückzukehren – MANUELL, SEMI-AUTO, AUTO.

Zurücksetzmodi

• Manueller Modus: Drücken Sie die Reset-Taste, um das Gerät nach einer Überlast zurückzusetzen. Die entsprechende LED leuchtet.
• Halbautomatikmodus: Ermöglicht dem Gerät, das System bei Überlast dreimal automatisch zurückzusetzen und anschließend bei einem weiteren Fehler auf einen manuellen Reset zu warten. Die entsprechende LED leuchtet.
• Automatikmodus: Das Gerät lässt das System bei jedem Überlastfehler automatisch zurücksetzen. Die entsprechende LED leuchtet.

Hinweis: Halten Sie die Auswahltaste 10 Sekunden lang gedrückt, um den Modus zu ändern. Wenn der Modus geändert wird, leuchtet die entsprechende LED.

Stromasymmetrie 50 % (fest)

Wenn der Unterschied zwischen dem höchsten und niedrigsten Strom in den Phasen größer als 50 % ist, wechselt das Gerät innerhalb von 2 Sekunden in den Asymmetriefehlermodus (verhindert Schäden am System, wenn eine Phase ausfällt).

Wenn ein Asymmetriefehler auftritt:

• Die Anzeigengruppe der beiden Phasen, die den Fehler verursachten, blinkt und die ERR-Anzeige leuchtet auf.
• Ein manueller Reset ist erforderlich, um den Asymmetriefehlermodus zu verlassen.

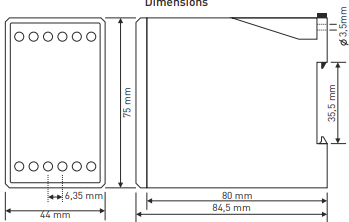

Technische Parameter

• Betriebsspannung: 150-260 VAC
• Arbeitsfrequenz: 50/60 Hz
• Stromverbrauch: <6 VA
• Betriebstemperatur: -20 °C ... +55 °C
• Anzeige: 3 × 3 Ziffern, 5 LEDs
• Überlastwert (A>): 15-50 A
• Verzögerungszeit: 0,1-20 s
• Anschlussart: Klemmanschluss
• Anschlüsse: 5 A / 250 V AC (aktive Last)
• Kabelquerschnitt: 2,5 mm²
• Gewicht: max. 250 g
• Montage: auf DIN-Schiene
• Maximale Höhe: <2000 m

Hinweis: Die TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den mitgelieferten Stromwandlern verwendet werden.
Der TRM-400 kann mit einem 400/5 Stromwandler verwendet werden.
