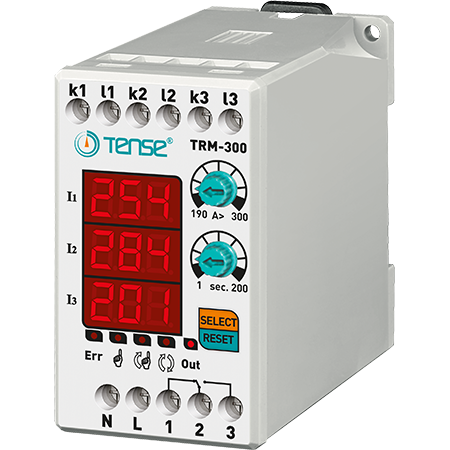

Digitales Überstromrelais mit 3×3-stelligem LED-Display TRM-300

Dreiphasiges Stromrelais zur Steuerung/Begrenzung des Laststroms im Bereich 190-300 A, Hersteller TENSE (Türkei)

Die digitalen Überstromrelais TRM-300 sind dafür konzipiert, Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig den Betrieb zu überwachen.

- 190-300 A (einstellbarer Überstromwert)
- 50 % feste Stromasymmetrie
- Einstellbare Fehlerverzögerungszeit
- Einstellbarer Betriebsmodus (automatisch, halbautomatisch, manuell)

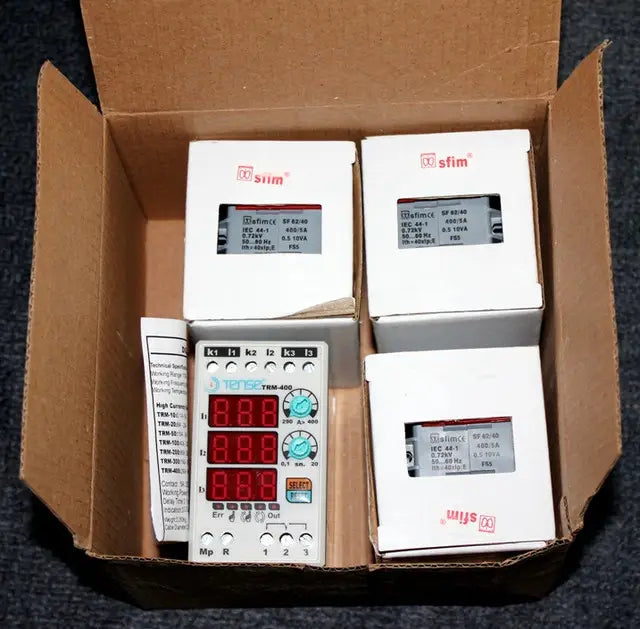

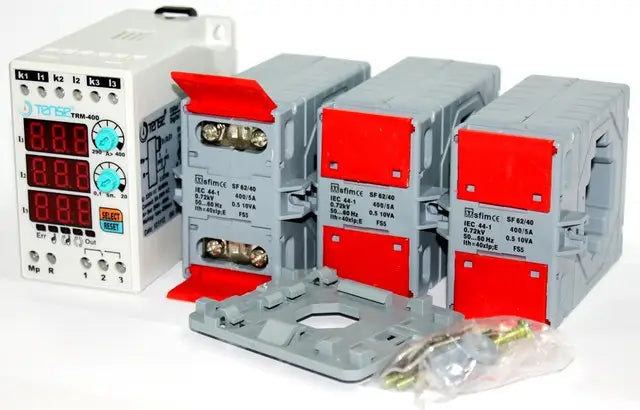

- Wenn Sie ein Stromrelais der Marke TENSE kaufen, erhalten Sie ein gebrauchsfertiges Gerät - einschließlich Stromwandler.

Verwendung des Geräts und Funktionsprinzip

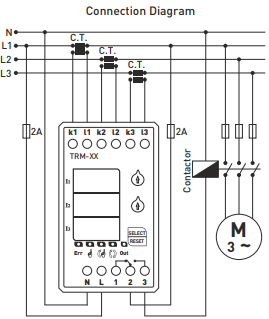

1. Schließen Sie das Gerät gemäß dem Verdrahtungsschema an.
2. Wenn die Verkabelung abgeschlossen ist, schalten Sie das Gerät ein. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.
3. Verwenden Sie den Regler "A>", um den Überstromwert einzustellen. Der eingestellte Wert wird auf dem linken Display angezeigt.
4. Verwenden Sie den Regler „t“, um die Verzögerungszeit einzustellen. Der eingestellte Wert wird auch auf dem linken Display angezeigt.

Wenn das Gerät eingeschaltet wird:
- Das Relais wird eingeschaltet, der Ausgangskontakt wird auf Klemme 3 geschaltet und die OUT-Anzeige leuchtet auf.
- Überschreitet der Strom den eingestellten Überstromwert (A>), beginnt das Gerät die Verzögerungszeit herunterzuzählen und die ERR-Anzeige leuchtet auf.
- Nach Ablauf der Zeit wird das Relais ausgeschaltet, der Kontakt auf Klemme 1 geschaltet und die OUT-Anzeige erlischt.

Das elektronische Stromrelais der Serie TRM-300 ist dafür ausgelegt, Geräte automatisch auszuschalten, wenn der maximal zulässige Strom überschritten wird.
Es verfügt über einen programmierbaren Abschaltbereich sowie die Möglichkeit, Abschaltzeit und Rückkehrzeit einzustellen.
Es gibt 3 Programme, um in den "Betriebsmodus" zurückzukehren – MANUELL, HALBAUTOMATISCH, AUTOMATISCH.

Reset-Modi:

- Manueller Modus: Nach einem Überstromfehler muss das Gerät durch Drücken der Reset-Taste zurückgesetzt werden. In diesem Modus leuchtet die zugehörige LED.
- Halbautomatikmodus: Das System setzt sich nach einem Überstromfehler dreimal automatisch zurück und wartet dann bei einem weiteren Fehler auf einen manuellen Reset. In diesem Modus leuchtet die LED-Anzeige.
- Automatikmodus: Das System setzt sich nach jedem Überstromfehler automatisch zurück. In diesem Modus leuchtet die LED-Anzeige.

Hinweis: Um den Modus zu wechseln, müssen Sie die Auswahltaste 10 Sekunden lang gedrückt halten. Wenn der Modus geändert wird, leuchtet die zugehörige LED.

Asymmetrie 50 % (vast)

Wenn der Unterschied zwischen dem größten und kleinsten Phasenstrom größer als 50 % ist, schaltet das Gerät innerhalb von 2 Sekunden in den Asymmetrie-Fehlermodus.
(Dies verhindert Schäden am System im Falle eines einphasigen Ausfalls während des Motorbetriebs).

Während eines Asymmetrie-Fehlers:
- Die Displaygruppe der beiden Phasen, die den Fehler verursachten, blinkt und die ERR-Anzeige leuchtet auf.
- Um aus dem Asymmetrie-Fehlermodus zurückzukehren, muss das Gerät manuell zurückgesetzt werden.

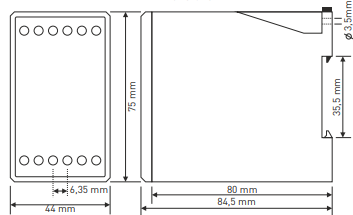

Technische Parameter:

- Betriebsspannung: 150-260 VAC.
- Arbeitsfrequenz: 50/60 Hz
- Stromverbrauch: < 6 VA
- Betriebstemperatur: -20 °C bis +55 °C
- Anzeige: 3×3 Ziffern, 5 LEDs
- Überstrom-Einstellung (A>): 190-300 A
- Verzögerungszeit: 1-200 s
- Anschlussart: Klemmanschluss
- Kontakte: 5 A / 250 V AC (aktive Last)
- Drahtdurchmesser: 2,5 mm²
- Gewicht: max. 250 g
- Montage: auf DIN-Schiene
- Höhe bei Verwendung: < 2000 m

Hinweis: Die Modelle TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den zum Gerät gelieferten Stromwandlern verwendet werden.
