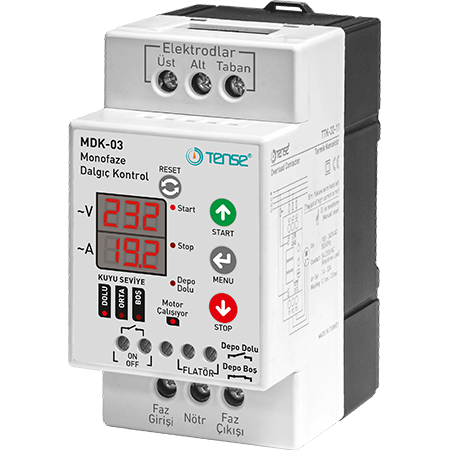

Niveaumeter für Brunnenbohrungen / Regler für einphasige Pumpe DIN 30A

Steuereinheit für einphasige Tauchpumpe bis 4 kW, 150 V-270 V AC, 30 A, Tense

Art.nr.: MDK-03

Elektroden (Flüssigkeitsstandssensoren) nicht enthalten

Die neue MDK-03 Steuereinheit von Tense wurde entwickelt, um einphasige Tauchpumpen vor allen möglichen Problemen während des Betriebs zu schützen, wie Überspannung und Spitzen, Wassermangel im Brunnen oder Bohrloch sowie Überlastung der Pumpe. Mit den integrierten Funktionen können Sie auch den Füllstand des Reservoirs überwachen, Zeitverzögerungen für Notfälle einstellen, Spitzenströme überwachen und das System aus der Ferne ein- und ausschalten.

Technische Informationen:

Betriebsspannung: 150-270 VAC.

Frequenz: 50 Hz

Strombereich: 1-30 A

Stromverbrauch: <6 W

Flüssigkeitsempfindlichkeit: <50 kOhm

Schutzart: IP20

Betriebstemperaturbereich: -20 °C bis +55 °C

Kabelquerschnitt: max. 10 mm², Elektroden bis 2,5 mm²

Gewicht: 0,25 kg

Installationshöhe: weniger als 2000 m

Bedienung des Reglers

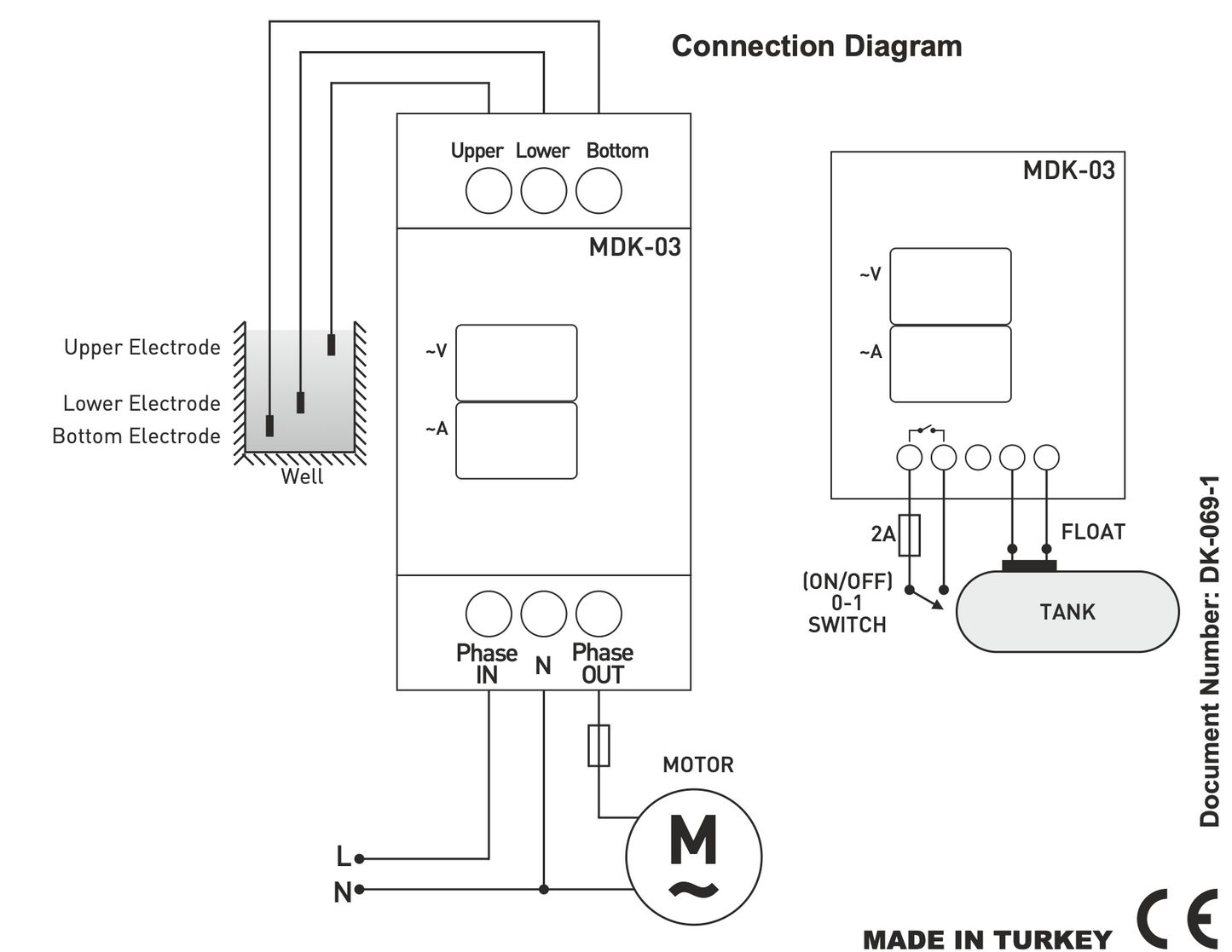

Lesen Sie das Kapitel "Wichtig!" bevor Sie das Gerät anschließen. Schließen Sie die Sensoren und den Pumpenphasendraht gemäß dem Anschlussdiagramm im Datenblatt an das Gerät an und verbinden Sie anschließend die Stromversorgung. Überprüfen Sie, ob die Werkseinstellungen des Geräts mit den Betriebsparametern Ihrer Pumpe übereinstimmen. Falls erforderlich, können folgende Parameter geändert werden:

(P1) - Maximal zulässige Spannung (230...270 V, Werkseinstellung 245 V)

(P2) - Maximal zulässiger Strom (1...20 A, Werkseinstellung 5 A)

(P3) - Minimal zulässige Spannung (150...210 V, Werkseinstellung 160 V)

(P4) - Minimal zulässiger Strom (1...20 A, Werkseinstellung 0 A)

(P5) - Fehlerreaktionsverzögerung (0...850 s, Werkseinstellung 2 s)

(P6) - Zeit für automatische Rücksetzung nach Stromausfall (OFF...850 s, Werkseinstellung OFF)

(P7) - Strommultiplikator für das Startintervall (1...10, Werkseinstellung 3) (P8) - Startintervallzeit (0...850 s, Werkseinstellung 10 s)

(P9) - Anzahl der automatischen Rücksetzungen des aktuellen Fehlers, nach denen das Gerät in den Notmodus wechselt und ein Eingreifen des Bedieners erforderlich ist (VYP...200, Werkseinstellung VYP)

(P10) - Verzögerungszeit der Reaktion des oberen Sensors (längere Verzögerung bedeutet, dass die Pumpe seltener eingeschaltet wird, was die Lebensdauer verlängert) (0...850 min, Werkseinstellung 0 s min)

(P11) - Zeigt an, ob die Elektroden unter Wasser stehen: wenn der Wert unter 230 liegt, ist Wasser vorhanden (rote Anzeige zeigt die obere Elektrode an, gelbe Anzeige zeigt die untere Elektrode an)

(P12) - Programmiert den Speicher des letzten Zustands des Reglers für das Ausschalten (0...1, Werkseinstellung 1)

Nach dem ersten Anschluss an die Stromversorgung wartet das Gerät 4 Sekunden, analysiert dann die Netzparameter und deren Übereinstimmung mit den eingestellten Parametern, prüft, ob Wasser im Brunnen ist, ob Platz im Vorratstank vorhanden ist, und wenn der Controller im "START"-Modus ist (grüne "START"-Anzeige leuchtet), schaltet es die Steuerkontakte ein und die obere grüne "Pumpe"-Anzeige leuchtet. Die Displays zeigen die aktuellen Spannungs- und Stromwerte an.

Drücken Sie die START-Taste, um in diesen Modus zu wechseln.

Drücken Sie die STOP-Taste, um in diesen Modus zu wechseln. In diesem Modus führt das Gerät keine Steuerung aus und startet die Pumpe nicht.

Beachten Sie auch, dass wenn Sie das Niveaurelais ohne den Schwimmerschalter und den externen Schalter verwenden möchten, Sie Jumper an den Klemmen "ON-OFF" und "FLATOR" setzen müssen; andernfalls funktioniert die Steuerung nicht oder nicht richtig.

Wichtig!!! Lesen Sie dieses Kapitel, bevor Sie das Gerät anschließen:

- Der Tauchpumpenregler muss gemäß dem Anschlussdiagramm im Produktinformationsblatt angeschlossen werden.

- Stellen Sie sicher, dass die von der Pumpe zu fördernde Flüssigkeit weder brennbar noch explosiv ist.

- Die Temperatur am Installationsort des Controllers muss über 0 °C liegen.

- Schließen Sie niemals Spannung an die Eingänge des Controllers an, um den Schwimmerschalter anzuschließen.
