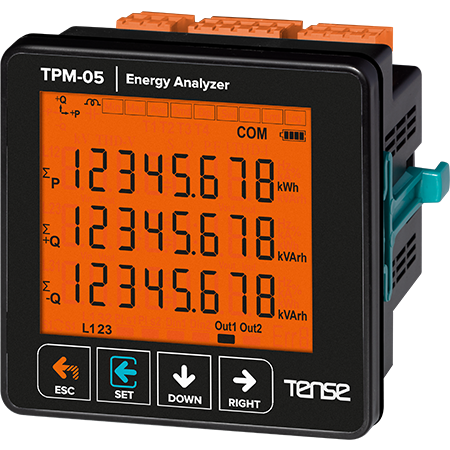

Dreiphasiger Netzparameter-Analysator TPM-05 - TENSE

Beschreibung

Der TPM-05 dreiphasige multifunktionale digitale Schalttafelmesser ist für die Messung und Überwachung elektrischer Parameter in dreiphasigen Systemen konzipiert. Mit dem Gerät können Spannung, Strom, Frequenz, Leistung und andere fortschrittliche Analysen der Stromqualität überwacht werden. Mit RS485 ModBus RTU kann der Analysator an SCADA oder andere Überwachungssysteme angeschlossen und die gemessenen Daten aus der Ferne überwacht werden.

Mit den TPM-05 Analysatoren können umfangreiche Energieanalysen durchgeführt werden, einschließlich Berechnungen von Effizienz, Stromqualität und Kosten pro Einheit.

Hauptvorteile

• RS485 Modbus RTU Kommunikationsschnittstelle (1200-115200 bps)

• Anzeige von Spannungs- und Stromharmonischen bis zur 55. Ordnung

• Phasenweise Anzeige der Wirkleistung (P) und Blindleistung (Q, induktiv und kapazitiv)

• Anzeige der Scheinleistung (S) und des Leistungsfaktors (Cosφ) jeder Phase

• Überwachung der L-N- und L-L-Spannung, Strom und Frequenz jeder Phase

• Anzeige der Gesamtenergie: Import/Export von Wirkleistung (ΣkWh) und Blindleistung (ΣkVArh)

• Aufzeichnung von Minimum- und Maximumwerten sowie Maximalverbrauch

• 2 Relaisausgänge und 1 digitaler Eingang

• Ereignisprotokollierung: Überspannung/Unterspannung, Überlast, Spannungs-/Stromungleichgewicht, THD-I, Stromausfälle

• Echte Zeit und Datum (RTC)

• Passwortgeschütztes Menü

Technische Spezifikationen

• Stromversorgung: abhängig vom Installationstyp (meist 3×230/400 VAC)

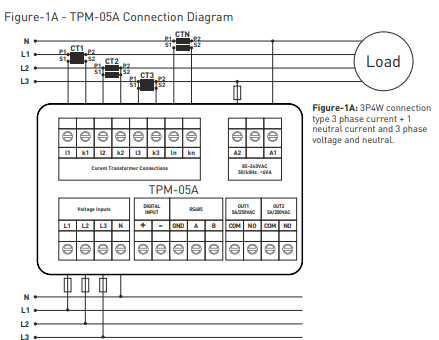

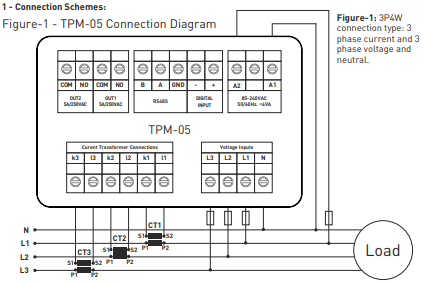

• Anschluss: Anschlussblock

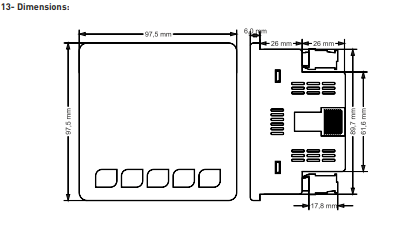

• Panelabmessungen: Standard 72×72 mm oder modellabhängig

• Messgenauigkeit: gemäß Harmonischen und Parametern des Herstellers

• Messstromwandler: 60/5 bis 1500/5 A oder gleichwertig, empfohlen

• Datenerfassung und Integration in SCADA-Systeme über ModBus RTU

Anwendung

Der TPM-05-Analysator ist geeignet für:

• Industrielle Verteilungs- und Produktionslinien

• Gewerbliche Gebäude, Schulen, Krankenhäuser

• Überwachung der Energiequalität und des Verbrauchs

• Überwachung der Effizienz elektrischer Geräte
