3-Phasen Netzwerkparameteranalysator

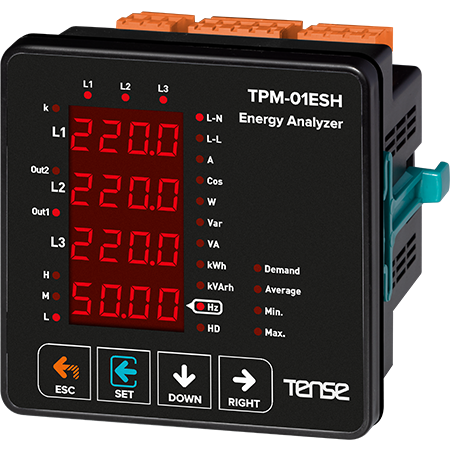

3-Phasen-Netzwerkanalysator / Netzwerkanalysator / Netzwerk-Parameter-Messgerät - Multifunktionales digitales Panelmeter, Strom, Spannung, Frequenz und Gesamtleistungsanzeige, mit zwei Relaisausgängen und digitalem Eingang, RS485 ModBus RTU - TPM-01ESH Hersteller TENSE (Türkei)

Der multifunktionale Leistungsnetzwerkanalysator ist für die präzise Messung von Parametern dreiphasiger Netzwerke konzipiert.

Leistungsanalysatoren sind dafür ausgelegt, elektrische Werte zu messen und zu überwachen. Mit der Kommunikationsfunktion können Energiemessungen unabhängig überwacht und berichtet werden.

Hauptvorteile:

• RS485 Modbus RTU (1200-38400bps)

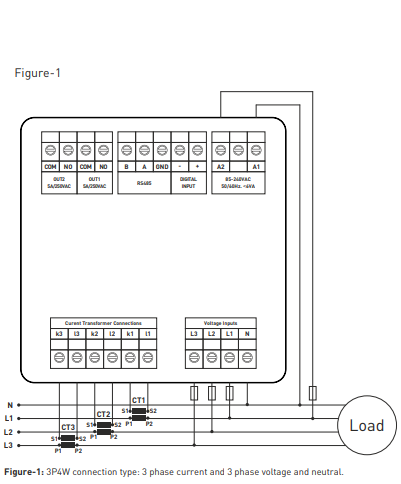

• 3-Phasen-Spannungstransformator und 3-Phasen-Stromwandler.

• Anzeige von Spannungs- und Stromharmonischen bis zur 31. Harmonischen.

• Zeigt die Wirkleistung pro Phase (P) an

• Zeigt die Blindleistung pro Phase (Q, induktiv und kapazitiv) an

• Zeigt die Scheinleistungen in der Phase (S) an

• Zeigt die Cosφ- und Leistungsfaktorwerte jeder Phase an

• Zeigt die Phase-Neutral-, Phase-zu-Phase-Spannung (V) und Strom (I) Werte jeder Phase, Messfrequenz

• Zeigt die Gesamtwerte für importierte und exportierte Wirkleistung (ΣkWh) an

• Zeigt die Gesamtwerte der induktiven und kapazitiven Blindenergie (ΣkVArh) an

• Anzeige von Minimal- und Maximalwerten, max. Bedarf

• 2 Relaisausgänge, 1 digitaler Eingang

• Ereignisprotokolle (hohe/niedrige Spannung/Strom, Spannungs-/Stromungleichgewicht, THD-I)

• Menü ist passwortgeschützt.

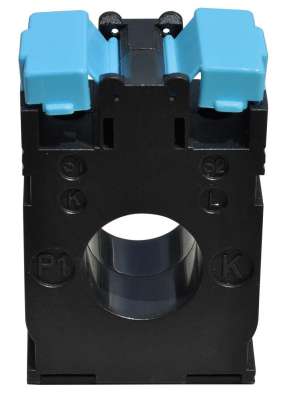

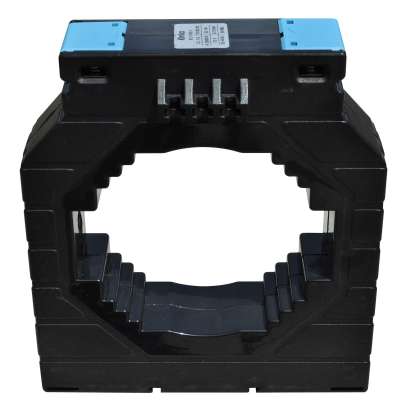

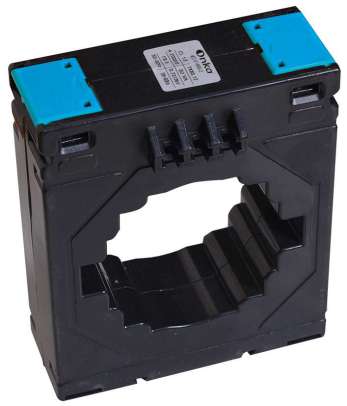

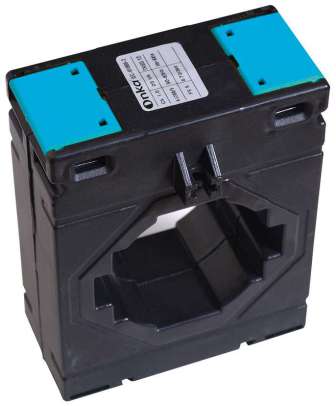

Dieser Netzwerkanalysator wird üblicherweise mit Strommesswandlern verwendet - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 oder ähnlich. Wenn Sie den Analyzer an ModBus anschließen möchten, senden wir Ihnen auf Anfrage eine Registertabelle mit ModBus-Adressen.
